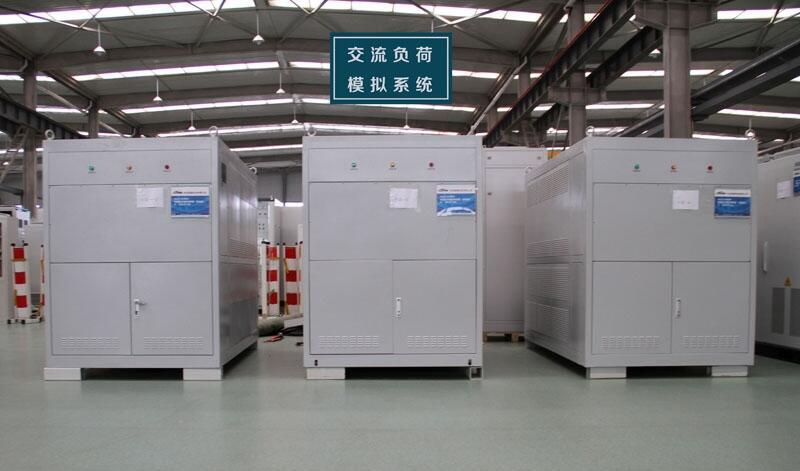

可編程交流負荷模擬器為無源負荷，可任意設定成電阻，電感，電容等任意組合的各類等級的交流負荷，負荷曲線及加載時間可以預先設置并自動運行，主要用于微電網，逆變器、儲能變流器等相關檢測平臺交流負荷模擬。
主要功能特點：
1.本設備內置有精密RLC負載，是由連續可調電阻、電感、電容負載系統、電氣參數測試系統、自動控制系統、軟件分析系統組成。
2.可以模擬三相負載不平衡、負荷突加突卸、不同功率因素超前、滯后等各種電力工況。檢驗微網系統在各種復雜極端工況下的運行可靠性。
3.預先設置負荷運行的狀態及時間，可編程交流負載預先設定的根據負荷曲線自動加載運行。
4.具備測量微網逆變器防孤島效應保護功能。
5.在微網試驗平臺與能量管理系統程序研發試驗中，可以將本設備任意設定成一級負荷、二級負荷、三級負荷，通過軟件遠程控制功能實施可行性實驗。
6.本設備內置元器件采用無源元件，在任何功率段輸出測試時，絕不會產生諧波與干擾影響試驗結果。（與電子式負荷的重要區別）
7. 本設備的RLC負載分別裝有智能加載控制板，能根據主機的命令，加載每一相的各種RLC功率模塊。
8.本設備內置有多通道的電氣參數采集模塊，能夠精確測量顯示三相RLC各個通道的電壓、電流、有功功率、無功功率等電氣參數。
9.滿足并網逆變器認證標準CGC/GF004:2011(CNCA/CTS0004:2009A)、IEC62116-2008、VDE0126-1-1及IEEE1547標準的防孤島效應保護試驗測試要求。
10.內置的阻性負載、感性負載及容性負載最小標準功率為0.001kVA，步進幅度0.001kVA，負荷功率連續可調，可精確模擬交流諧振發生并滿足逆變器防孤島保護功能檢測需要。
11.新型功耗組件，功率密度高，無紅熱現象，阻性負載采用合金電阻元件，測試過程不會由于阻性負載元件發熱引起阻抗值的熱漂移。
12.內置電感采用磁路式可控式的負載電感負載元件，滿足線電壓400V/50Hz（相電壓230V/50Hz）工況下0.001kVA功率調節要求，確保長時間加載測試過程中電感功率不發生變化，不會影響諧振點使其偏移。
13.內置電容采用標準CBB電容元件，滿足線電壓400V/50Hz（相電壓230V/50Hz）工況下0.001kvar功率調節要求，確保長時間加載測試過程中電容功率不發生變化，不會影響諧振點使其偏移。
14.內置電容負載每一支路必須增加有防短路專用保護電路模塊，避免電容器元件在測試過程及加載開關閉合瞬間發生短路而燒毀主機。
15.ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下仍可精確調節出交流諧振點的要求。
16.在防孤島試驗檢測過程，要求設備能精確模擬50Hz交流諧振狀態（電感負荷比電容大，諧振頻率會大于50Hz，電感負荷比電容小，諧振頻率會小于50Hz，而元器件寄生量過大，會導致諧振頻率偏差，在逆變器防孤島自動保護試驗時，避免由于諧振頻率的過頻或欠頻觸發保護，而不是防孤島保護出現誤判）。
17.主機控制電路能對阻性負載元件的寄生電感進行自動補償，精確加載RLC功率,滿足防孤島試驗測試要求。
18.主機控制電路能對感性負載元件的寄生電阻進行自動補償，滿足精確加載電感檢測，實現諧振及無功偏移調節的測試要求，滿足防孤島試驗測試。
19.設備帶有自動諧振點加載功能，能根據逆變器的輸出有功無功功率值，預置加載點，自動加載到位，并顯示加載后各項電氣參數。
20.設備滿足不同品質因數測試的需要，可以根據要求設定不同的品質因素，控制軟件自動計算需要加載的RLC功率，達到預定的諧振測試要求。
21.可以根據電網的頻率，調整達到電網條件下的諧振頻率，滿足并聯RLC電路諧振時，電路消耗的感性無功與容性無功相等，此時并聯RLC諧振電路相當于純電阻電路。
22.主機采用電子電路控制，具有溫度過熱自動報警保護功能：由于特殊原因出現過熱、過流時，可自動切斷負載。
23.可以通過遠程PC機設置相應的功率，任意組合、設定加載RLC功率，即可遠程控制并調節RLC功率，將測量數據上傳到PC機并實現對檢測過程中測試數據的實時記錄存儲，并配合后臺分析軟件將測試數據導成excel格式的檢測報告。
各種交流負荷模擬器，共有21個標準產品RLC負載、RCD負載、RL負載、RC負載可供選擇, 負荷曲線及加載時間可以預先設置并自動運行
詳細產品技術指標，請聯系群菱能源獲取。
