綜述

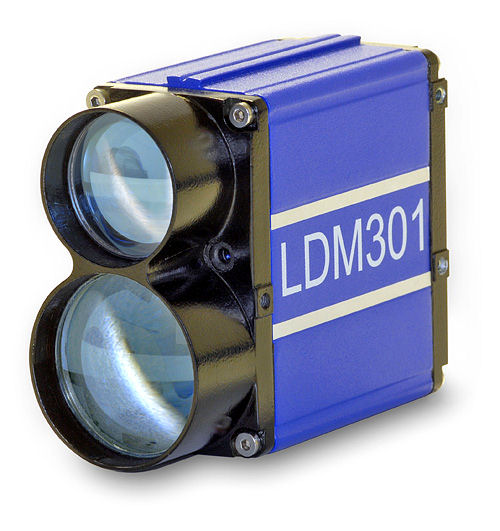

GOLDM-301型遠距離激光測距儀能夠在不使用反射板的情況下，測量自然物體目標的距離和速度。 使用反射板能夠增加激光測距儀的測量范圍。 激光測距儀的測量時間非常短，因此能夠測量運動的物體。激光脈沖“飛行時間”測量法特別適合于與遙遠物體間的距離的測量，并且特別適合于惡劣的工業環境。
這款激光測距儀，結構緊湊, 操作容易，并配置標準的接口工具，所以BH-AD301的安裝非常容易。它具有一路模擬量輸出接口、2路數字量輸出接口，一路串行接口 RS232（RS422可選）。
標準的GOLDM-301內部具有加熱裝置，還有一個狀態顯示窗口和一個紅色的激光瞄準器。模塊化的結構配置使之能夠和多種配件組成系統以滿足不同需求的應用。
技術數據
| 原理 | 激光脈沖飛行時間測量法 |
| 應用 | 距離測量和速度測量，用于無需反射器的自然固體表面 |
| 測量范圍1 (距離) |
0.5- 300m, 自然物體表面，漫反射表面2 0.5- 3000m ,使用反光板 |
| 測量精度 (距離) |
± 20mm，此時測量速率2kHz, 輸出速率100Hz ± 60mm，此時測量和輸出速率都是2kHz |
| 分辨率 | 1mm |
| 測量時間 | 0.5ms(標準模式)，0.1ms可選 |
| 測量范圍3 (速度) |
0m/s-100m/s(測量時間從0.1s到0.5s)， 與被測物的距離范圍：0.5 m ... 700 m |
| 測量激光4 | 950nm(紅外激光)，激光等級1級，符合EN60825-1:2003-10標準 |
| 瞄準激光 | 650nm, 紅色可見激光，激光等級2級，功率<1mW 三種狀態：開、關、閃爍 |
| 工作模式 | 單次測量、連續測量、外觸發測量 |
| 數據接口5 (串行口) |
RS232或者RS422 (可選) 波特率1.2k - 460.8k，ASCII碼，格式8N1 可通過bs使用終端調試程序進行內容設置 可編程設定上電自動測量方式等 |
| 模擬量輸出 | 4-20mA電流輸出，對測量范圍可編程，負載阻抗≤500Ω |
| 開關量輸出 | 2路高端開關量輸出 帶負載能力0.2A，短路保護 報警點可編程(中心點和滯后范圍) |
| 觸發輸入 | 最大觸發脈沖電平30VDC，觸發邊沿和觸發延時可調 |
| 供電電壓 | 10V-30VDC直流電 |
| 功耗 | 正常工作時：<5W(不加熱) 采用加熱功能時(24V供電)：11.5W |
| 工作溫度 | -40℃- 60℃ |
| 儲存溫度 | -40℃- 70℃ |
| 濕度 | 15% - 90% |
| 傳感器尺寸 | 136×57×104mm (L×W×H) |
| 重量 | 約800g |
| 防護等級 | IP67， 鋁殼 |
| 電磁等級EMV | EN 61000-6-2 and EN 55011 |
| 沖擊電阻 | 10 g / 6 ms persistence shock DIN ISO 9022-3-31-01-1 |
| 供貨范圍 | 一個傳感器帶2米長12芯電纜，電纜的另一端開路 用戶手冊和參數設置光盤 |
| 可選項 | 不同長度的電纜如：2m，5m，10m 接線箱；Profibus網關；對準望 |
