機床結構性能
1. 機身設計 全鑄鐵樹脂砂鑄造重型結構具有高剛性、抗變形性能好、較高的精度穩定性。機床主要適應精細加工， 小刀具高速雕刻也具開精能力。機床精度高、震動小、工作噪音低、耐久性好、適應性廣，是模具加工中*** 受歡迎的新產品。
2.絲桿 采用進口研磨級別預拉雙螺母絲桿，消除反向間隙，經熱處理剛性高，耐磨損、抗扭力、使用壽命超長， 保障了機臺的加工高精度。 3.交流伺服電機 采用日本原裝進口、超高性能伺服電機、重切削時提供更強動力。 在低進給的情況下，仍可保持高扭力。 高品質聯軸器，保證絲桿于馬達同軸心運動。
4.潤滑系統 整機采用容積式潤滑系統，采用脫壓式油泵，壓力流量穩定，有效將油輸送到每個潤滑點，提供各滑道 面均勻強制潤滑，確保機床精度與使用壽命

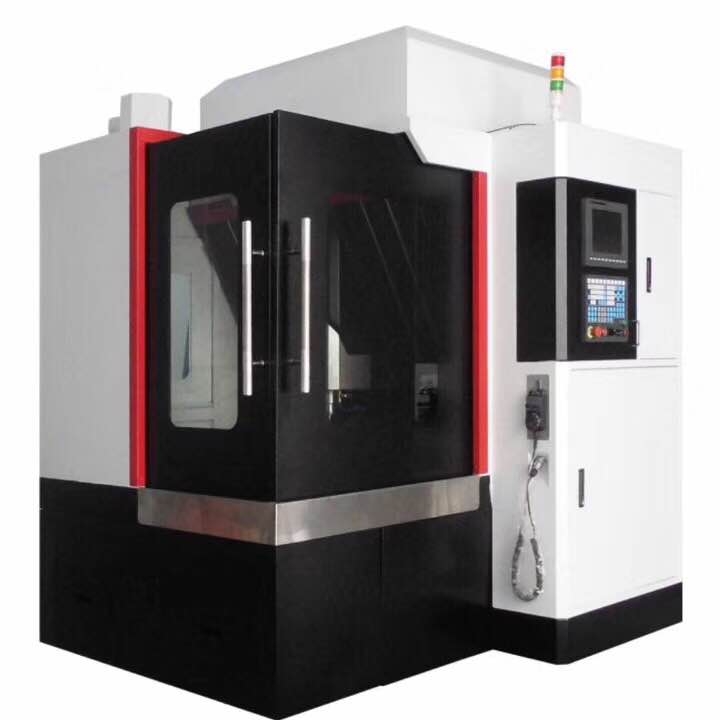

6050數控雕銑機主要規格參數
|
內容 |
名 稱 |
規格型號 |
備 注 |
|
工作臺 |
工作臺尺寸 |
600mm× 500mm |
|
|
工作臺承重 |
300kg |
|
|
|
加工 范圍 |
X軸行程 |
600 mm |
|
|
Y軸行程 |
500 mm |
|
|
|
Z軸行程 |
260 mm |
|
|
|
龍門檔 |
龍門高度 |
350mm |
|
|
龍門通過高度 |
260mm |
|
|
|
龍門寬度 |
600mm |
|
|
|
主軸 |
轉速范圍 |
24000 r/min |
|
|
主軸電機功率 |
4.0kw |
|
|
|
主軸至臺面***距離 |
60mm |
|
|
|
夾頭型號 |
ER25 |
|
|
|
伺服 |
三軸電機功率 |
1000/1000/1000 w |
|
|
進給 |
快速移動 |
X軸10m/min |
|
|
Y軸10m/min |
|
||
|
Z軸10 m/min |
|
||
|
切削速度 |
6000 mm/min |
|
|
|
定位 精度 |
X軸 |
+0.005/300 mm |
|
|
Y軸 |
+0.005/300 mm |
|
|
|
Z軸 |
+0.005/300 mm |
|
|
|
重復定位精度 |
X軸 |
+0.003mm |
|
|
Y軸 |
+0.003 mm |
|
|
|
Z軸 |
+0.003 mm |
|
|
|
垂直度 |
X/Y軸 |
0.015/300 mm |
|
|
電源及功率要求 |
220V- 50HZ- 4kw |
|
|
|
接地要求 |
|
|
|
|
機床外形尺寸 |
2000×1650×2200 mm |
|
|
安裝調試
1．請先安裝好三相 380V 電源，50HZ 電源并建議附穩壓器。
2．設備到廠后會同我司代表開箱檢驗，如果發現損壞或短少，請立即通知我司。
3．到貨后請貴公司先進行機械定位,水平粗調整等工作，后續由供方安裝精調及培訓，請貴公司***少提前 7 天通知我公司派人前往。
4．請貴公司協助我公司安裝調試人員安排住宿,膳食及交通等事項，
