高剛性結構設計
- 頭部採硬軌Turcite-B設計，高剛性、高阻尼減少門型加工機頭部切削懸伸、震動問題
- 大尺寸靴型底座設計，有效抑制機臺前傾，確保加工穩定性
- FEM有限元素分析、V型肋結構設計，提高剛性及穩定性
|
產品型號 |

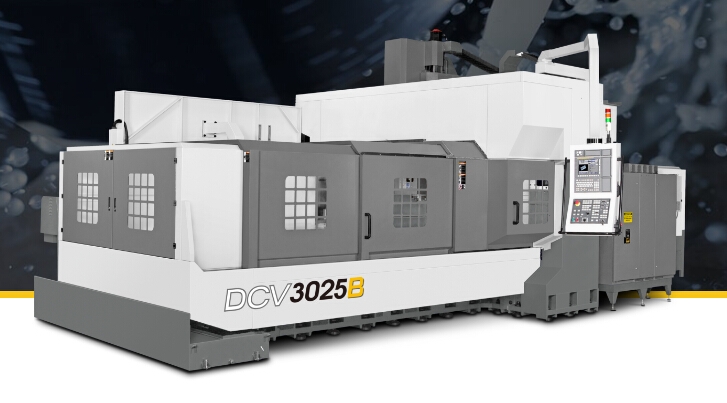

DCV3025B |
|
主 軸 |
|
|
主軸轉速 (選擇) rpm |
4,500(6,000/10,000) |
|
最大主軸馬達功率 kW |
22 |
|
主軸端孔斜度 |
BBT50 |
|
行 程 |
|
|
X 軸行程 mm |
3,060 |
|
Y 軸行程 mm |
2,500 |
|
Z 軸行程 (選擇) mm |
762 (1,016) |
|
主軸鼻端至工作臺面距離mm |
200~962 (450~1,212 [龍柱加高 Raised Column 250] / 200~1,216 [Z軸行程 Z-axis Travel 1,016] ) |
|
門柱間距離 mm |
2,720 |
|
工 作 臺 |
|
|
工作臺尺寸 mm |
3,100 x 2,400 |
|
T型槽尺寸 - 槽數 × 寬度 × 間距 mm |
11 x 28 x 200 |
|
工作臺最大平均負載 kg |
15,000 |
|
進 給 |
|
|
快速押送速度 (X/Y/Z) m/min. |
15/15/15 |
|
切削押送速度 mm/min. |
1~10,000 |
|
自動換刀系統 |
|
|
刀具數量 (選擇) T |
40 (60/120) |
|
刀具重量 kg/pc |
20 |
|
最大刀具尺寸 mm |
?125 x 350 |
|
其他 |
|
|
空壓源 kg/c㎡ |
5.5 |
|
動力源(變壓器容量) kVA |
99 (120) |
|
機器重量 kg |
42,000 |
