一、 用途 本流量計是測量蒸汽的專用儀表，可精確測量過熱蒸汽和飽和蒸汽的累積流量。通過計數器表盤可直接讀出蒸汽通過此表的全部重量，亦可輸出脈沖訊號，連接二次儀表遠傳。適用于石油、工、輕工、冶金、紡織、食品、等各使用蒸汽單位計量蒸汽流量。 二、 特點 1.能準確計量管道中過熱蒸汽和飽和蒸汽的流量； 2.流量測量范圍寬，每臺流量設計設有3種不同口徑的孔板，可通過更換孔板擴大和縮小流量范圍，設有壓力補償調節機構，在蒸汽壓力變動時能準確計量； 3.可抗拒突然流過流量上限200%的蒸汽流量，其測量準確性不受影響； 4.直接讀數，不用換算（指DN100、DN80、DN50），在低溫環境工作，其性能不變； 5.結構嚴謹、先進、壽命長，使用維護方便，各項性能指標均達到國內同類產品的先進水平。 結構與工作原理 流量計主要由本殼體、阻尼室體、指示器三部分組成。 如圖1所示，當蒸汽進入流量計后，大部分為孔板所節流，另一部分則經噴嘴進入分流管孔，形成蒸汽噴流，推動裝在轉子軸上部的轉子，從而帶動轉子旋轉。由于阻尼室注滿阻尼液，使轉子軸受到阻尼，致使轉子以本身的轉矩和阻尼葉片的制動轉矩相平衡的轉速旋轉；轉子軸的轉動通過減速齒和磁鋼耦合帶動指示器指針，由表盤直接指示通過流量計的蒸汽的實際質量流量。 三、 主要技術性能指標 1.儀表型號：LFX—2.5 LFX—05 LFX—08 LFX—10 2.公稱通徑：DN25 DN50 DN80 DN100 3.允許壓力：0.05~1.0 MPa# 0.05~1.6MPa； 4.流量上限：27~266kg/h# 133~835kg/h； 5.流量范圍：流量上限的30%—150%（嚴禁超過流量上限的150%）；常用范圍為流量上限的50%—100%； 6.允許最高溫度：220℃# 240℃； 7.精度等級：2.5級（試驗孔板），4級（更換孔板或壓力調整后）； 8.流量上限：（見表1） 注：標有#的數據均為LFX—2.5流量計的數據。 表1 蒸汽表壓 各種口徑各號孔板流量計的流量上限 LFX—2.5 LFX—05 LFX—08 LFX—10 MPa 1 2 3 1 2 3 1 2 3 1 2 3 0.05 105 53 27 660 265 133 1325 660 265 2650 1325 660 0.1 120 60 30 750 300 150 1500 750 300 3000 1500 750 0.2 145 72 36 915 366 183 1830 915 366 3660 1830 915 0.3 165 83 41 1050 420 210 2100 1050 420 4200 2100 1050 0.4 183 92 46 1165 466 233 2330 1165 466 4660 2330 1165 0.5 200 100 50 1270 508 254 2540 1270 508 5080 2540 1270 0.6 215 107 54 1365 547 273 2730 1365 547 5470 2730 1365 0.7 229 115 57 1450 576 290 2900 1450 576 5760 2900 1450 0.8 242 121 61 1540 615 315 3150 1540 615 6150 3150 1540 0.9 255 127 64 1620 648 324 3240 1620 648 6480 3240 1620 1.0 266 133 67 1695 677 339 3390 1695 677 6770 3390 1695 1.1 1760 706 353 3520 1760 706 7060 3525 1760 1.2 1835 733 367 3670 1835 733 7330 3670 1385 1.3 1900 760 380 3800 1900 760 7600 3800 1900 1.4 1965 785 393 3930 1965 785 7850 3930 1965 1.5 2015 810 403 4030 2015 810 8100 4030 2015 1.6 2090 835 418 4175 2090 835 8350 4175 2090 表內數字為100%流量 四、 裝與使用說明 1.流量計必須裝在一段水平直管線上，其前管段線長度不得小于公稱通徑的10DN，后段直管線長度不得小于公稱通徑的5DN。管道內徑必須與流量計的公稱通徑相同。切不可把流量計裝在管線的最低處，流量計的指示器必須垂直于管線下方。 2.蒸汽流量向必須按流量計本殼體凸出箭頭指方向，不得反向。用戶為讀數方便，需改變表盤方向時，可旋下緊固指示器的兩只M10×28螺栓，將整個指示器旋轉90°或180°，再將螺栓緊固于其它兩孔即可。但不得逆向撥動磁鋼，以免松動造成積算失誤。 3．整機在裝之前，必須將兩側管道清洗凈，以免污物進入流量計體內造成堵塞。 4．流量計運轉之前，必須打開阻尼室體頂端的兩個注水絲堵，將阻尼室內注滿清水后緊固，否則轉子轉速過高會造成整機損壞和積算失誤。 5．一切準備工作完畢之后，緩緩開啟前后閥門，待工作正常后，在將閥門開到需要的開度。嚴禁開啟太快，以免轉子受到突然沖擊后受損。 6．流量計在環境溫度低于零度停止工作時，為防止阻尼室內水結冰，必須將阻尼室內水從排水口放出。若在嚴寒條件下工作時為防止阻尼水凍結，可在阻尼室體外包上足夠的保溫層，或在阻尼室內注滿防凍液（含甘醇50%的水溶液）。 7．裝尺寸（見表2） 通徑DN 公稱壓力MPa 法蘭型式 法蘭 GB9119.8-88 外徑 螺栓孔中心圓直徑 螺栓孔 直徑×孔數 厚度 25 1.0 平焊 Ф115 Ф85 Ф14×4 16 50 1.6 平焊 Ф165 Ф125 Ф18×4 20 80 1.6 平焊 Ф200 Ф160 Ф18×8 20 100 1.6 平焊 Ф220 Ф180 Ф18×8 22 8．表盤讀數：本儀表根據不同的口徑、孔板設有10kg、100kg兩種表盤。圖3a所示為10kg表盤，它的長指針每轉一周為10kg，圖中指示值為121kg。 圖3b所示是100kg表盤，它的長指針轉一周為100kg，圖中所示值為1210kg，其長短針均按順時針方向旋轉，以10：1的比率進位，長指針走一周，第一短針走一格。第一短針走一周，第二短針走一格……，依此類推，待第五短針走完一周后，各指針均回復到零位。 DN25儀表必須用標定修正系數來教正數值，既把表的讀數乘上標定修正系數，得出實際蒸汽流量，其公式為： G=G′·λ G:實際流量G′：表指示流量：λ：指定修正系數。λ 的值是由標定時得出，出廠時在銘牌上注明。 9．壓力調整：為在蒸汽壓力變時的計量精度，在指示器內設有壓力補償調整機構，其壓力調整的刻度指示應與流經本殼體的蒸汽壓力相一致，如不一致時，須調整到一致。調整方法（見圖4）；打開后蓋（2），松開背母（5）旋動標尺桿（4）將圓刻度盤（3）上的壓力指示刻度線對準標尺（1）上相應的壓力值（與工作壓力值相符合）而后擰緊背母。如圖4，是將壓力調整到0.8MPa位置上。 該流量計是測量蒸汽流量的專用儀表，流量測量范圍寬，可精確測量過熱蒸汽和飽和蒸汽的累積流量，通過計數器表盤可直接讀出通過此表的全部重量，亦可輸出脈沖訊號，連接二次儀表實施遠傳，有∮25、∮50、∮80、∮100四種口徑，12種規格，由于該流量計的低價位，可實現低成本的蒸汽流量計量及管理。 蒸汽流量計裝使用說明 一、用 途二、特 點三、主要技術性能指標四、裝與使用說明五、定期檢修及維護六、孔板更換七、壓力及溫度修正 八、拆、洗再裝注意事項 九、常見故障與排除方法 十、訂貨須知

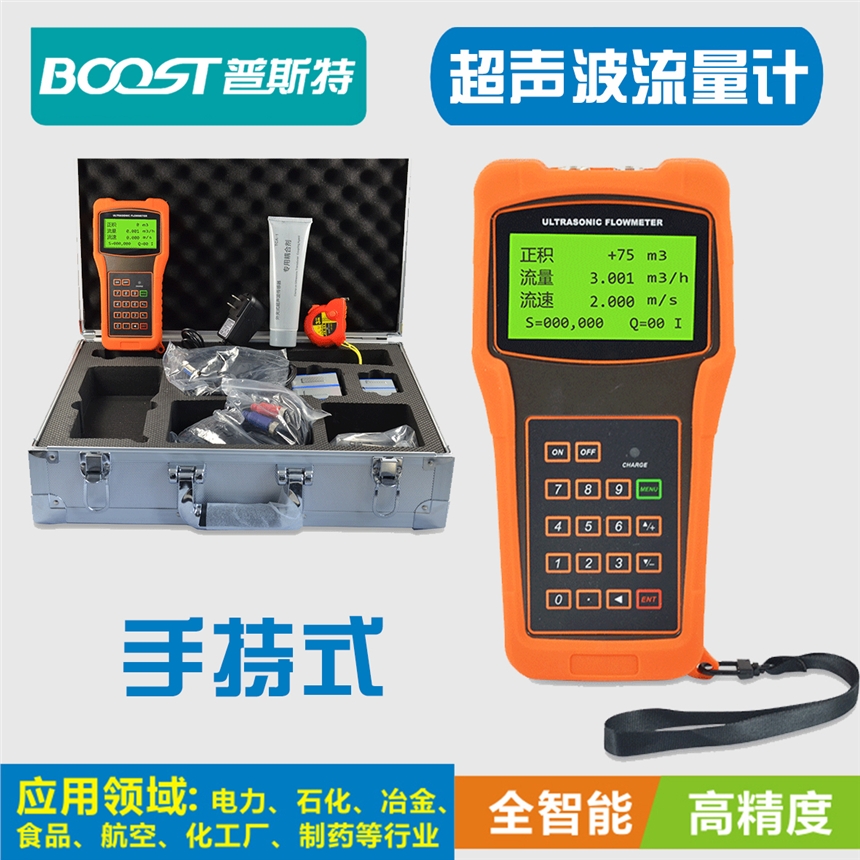

超聲波流量計采用的是時差法測量原理。采用新型高性能集成元器件和SMT表面元件貼裝工藝制造的高精度流量計。適用于工業環境下連續測量不含大濃度懸浮粒子或氣體的絕大多數清潔均勻液體的流量或熱量。LCS超聲波流量計主機型有：壁掛式、手持式、一體式、便攜式。產品特點:★ 流量計可作非接觸測量，無需截?cái)喙艿姥b，可作移動性，裝方便，費用低，且不影響正常生產；★ 流量計為無流動阻擾測量，無額外壓力損失，可測量非導電性液體，是對電磁流量計的補充；★ 流量計適用于大型圓形管道和矩形管道且原理不受管徑限制，其造價基本與管徑無關。并且在許多無法實現實流校驗的現場可優先考慮該流量計；★ 采用特殊設計與工藝，抗干擾能力強，便攜式流量計自帶自動充電電池，可連續使用8個小時 。技術參數:口 徑管道式：DN25～DN200，外夾式：DN25～DN2000傳感器裝方式：管道式,外夾式，插入式轉換器形式: 壁掛式、手持式、便攜式輸出信號 電流4～20mA，脈沖輸出環境溫度 -40℃～ +60℃介質溫度 -40℃～ +120℃管道情況 管材：鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、硬質金屬塑料等，允許有襯里直管段：傳感器裝點最好滿足：上游≥10D，下游≥5D，距泵出口≥30D。測量介質 水、海水、工業污水、堿液、各種油類等傳導聲波的液體流速范圍 0.3～±30m/s測量精度 優于±1%重復性 ±0.2%響應速度 ＜0.1秒通 迅 RS485/RS232, MODBUS Ь議電 源 DC8～36V，或AC7～30V，或AC220V適配器5VA功 耗 2W
MK-TDS-100G管道式超聲波流量計是以速度差法為原理來工作的，測量圓管內液體流量，本系列儀表采用了數字輸出、數字分析、數字發射、數字接收等高級的微功耗數字設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。MK-TDS-100G普遍適用于工廠、石油機械、煉油、精煉、水及污水處理行業的所有應用。 產品特點： MK-TDS-100G管道式超聲波流量計結構緊湊、堅固,精度高 有4～20mA或0～20m輸出,可帶RS-232通訊或RS-485通訊 OTC輸出正、負、凈累積流量脈沖信號或瞬時流量頻率信號有聲音報提示功能,自動記憶前65日，前65個月，前5年的累積流量可輸入5路模擬電流信號全中文液晶顯示瞬時流量及正、負、凈累積流量、流速、時間、模擬輸入等數據繼電器可輸出近22種源信號 產品介紹： MK-TDS-100G管道式超聲波流量計采用超聲波時差原理來計量圓管內液體的流量。富士達公司生廠的超聲波水表采用工業級電子元器件，依靠電池供電，無機械轉動，無磨損，無壓力損失，是一種全電子的工業用水表。超聲波水表具有精度高、可靠性好、價格低、使用壽命長等優點。可完全替其它類型的水表。 【管道式超聲波流量計簡要說明】極低的始動流量，最低可測流速達0.014m/s超低功耗設計，功耗小于0.000555W電池供電可連續工作6～10年采用超聲波傳感器，無機械轉動部分，10年免維護設計雙向流量均可測量測量管段模具鑄造，無泄漏測量精度±0.99%、±1.9%、±3.1%可選 【MK-TDS-100G管道式超聲波流量計技術參數】測量原理：超聲波時差原理，采用低電壓多脈沖發射電路，雙平衡抑制噪聲接收電路。測量介質：水及其它液體，懸浮物含量<10g/l，粒徑<1㎜，液體充滿管道。管徑范圍：DN15-1000mm全系列不同管徑用戶可選管段長度：按普通水表規格尺寸設計測量周期：默認3秒，1～31秒用戶可選。適用溫度：環境溫度-40℃～80℃（LCD顯示器-25℃～60℃）精確度：±1%、±2%、±3%可選重復性精度：優于±0.5%傳感器：高溫耐磨陶瓷傳感器，適用介質流體溫度-40℃～160℃防護等級：IP68，壓鑄鋁儀表殼，水下2米正常工作接口輸出：RS232、RS485標準配置 4-20mA、M-BUS、GPRS、CDMA、GSM短消息可選配。供電方式：單節3.6V鋰電池可工作6年，選配電池可工作十年以上，電壓2.6V時工作正常工作 有源4-20mA供電（兩線制），無需電池即可正常工作 RS232輸出時主機切電工作，無需電池即可正常工作 RS485輸出時需要外加5V電源，無需電池即可正常工作 MK-TDS-100G管道式超聲波流量計特點 適用液體介質： 水，堿液,油類等單一均勻穩定的流體，濁度小于10000ppm，粒徑小于1mm 適用介質溫度： 溫度:0℃～160℃ 功能：正反向雙向計量，可計量正、負、凈累積流量；壓力：≤1.6MPa 環境溫/濕度： 主機-30℃～+80℃;傳感器-40℃～+160℃，傳感器可浸水工作，水深小于3m 適用管徑：DN10mm～DN1000mm 直管段要求： 上游>10D，下游>5D 距泵出口>30D(D:管徑) 流速范圍： 0～±30m/s 精度等級： 優于0.999% 重 復 性： 優于0.52%
