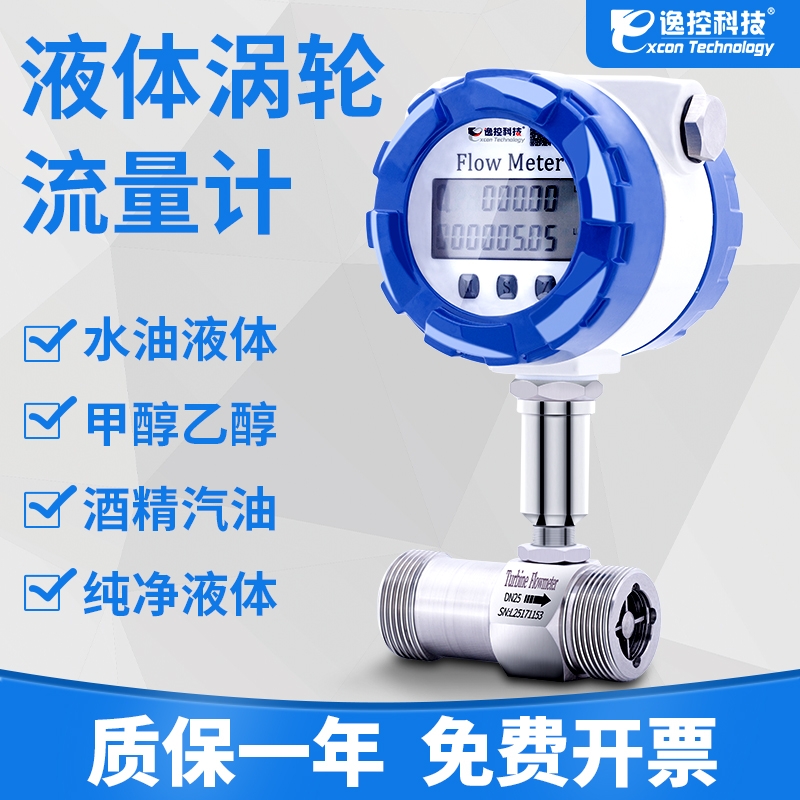

MIK-LWGY智能型液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，裝維護使用方便等特點的新一渦輪流量計。 1、選擇316L不銹鋼材質，將耐腐蝕性能達到最優；2、優質的PCB電路板，了流量計性能的穩定；3、可拆裝的結構，達到方便了流量計的裝。MIK-LWGY智能型液體渦輪流量計廣泛用于冶金、工、石油、城建、環保、食品、冶金、供水、造紙等領域，是流量計量和節能的理想儀表。高精度測量水、自來水、柴油、汽油和較低粘度原油等液體的體積流量。 智能型液體渦輪流量計技術參數產品名稱 智能型液體渦輪流量計 口徑范圍 DN4-DN250可選 精度等級 ±1%、0.5% 輸出信號 方波脈沖、4~20mA 介質溫度 -20～＋120℃ 環境溫度 -20～＋55℃ 供電電源 電壓：12V±10%, 電流：≤10mA 輸出電壓幅值 高電平≥8V，低電平≤0.8V 傳輸距離 傳感器至顯示儀表的距離可達1000m 外殼防護 IP65
LWGY渦輪流量計（水流量計）是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計廣泛用于石油、工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。 一體液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。 一體液體渦輪流量計表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變不大的場合，可使用該儀表進行固定補償積算。 二、水流量計產品特點:1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；4.所有有效數據掉電后保持10年不丟；5.范圍度寬，中大口徑可達1:20，小口徑為1:10；6.結構緊湊輕巧，裝維護方便，流通能力大；7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表； 8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，裝維護方便； 三、水流量計技術參數:公稱口徑： 管道式：DN4～DN200 插入式：DN100～DN2000 精度等級： 管道式：±0.5級，±1.0級 插入式：±1.5級、±2.5級 環境溫度： -20℃～50℃ 介質溫度： 測量液體：-20℃～120℃ 測量氣體：-20℃～80℃ 大氣壓力： 86KPa～106KPa 公稱壓力： 1.6 Mpa、2.5Mpa、6.4Mpa、25Mpa 防爆等級： ExdIIBT4 連接方式： 螺紋連接、法蘭夾裝、法蘭連接、插入式等 直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN 液體：上游直管段應≥20DN，下游直管段應≥5DN 插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）HA-LWGY液體渦輪流量計顯示方式： （1）遠傳顯示：脈沖輸出、電流輸出（配顯示儀表） ?。?/span>2）現場顯示：8位LCD顯示累積流量，單位（m3）4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速 ?。?/span>3）溫度壓力補償型：A、顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓 輸出功能： ?。?/span>1）脈沖輸出，p-p值由供電電源確定 （2）4～20mA兩線制電流輸出 ?。?/span>3）單位體積脈沖輸出及傳感器原始脈沖輸出 ?。?/span>4）帶有RS485通迅接口供電電源：（1）DC5～24V（2）標準型3V鋰電池裝于儀表內部可連續使用八年以上（3）溫壓補償型3V鋰電池裝于儀表內部可連續使用四年以上傳輸距離：傳感器至顯示儀距離可達500m四、水流量計儀表分類：1．按儀表功能分類，渦輪流量計可分為2大類，即：■渦輪流量傳感器/變送器■智能一體渦輪流量計2．功能說明■LWGY渦輪流量傳感器/變送器 該類渦輪流量計產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。基本參數與技術性能技術性能：表1 儀表口徑及連接方式 4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 精度等級 ±0.5%R 量程比 1:10；1:15；1:20 儀表材質 304不銹鋼、316（L）不銹鋼等 被測介質溫度（℃） -20～＋120℃ 環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa 輸出信號 4-20mADC電流信號（LWGY-□C型） 供電電源 LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC 信號傳輸線 2×0.3（二線制） 傳輸距離 ≤1000m 信號線接口 內螺紋M20×1.5（LWGY-□C型） 防爆等級 ExdIIBT6 防護等級 IP65 五、水流量計測量范圍及工作壓力：表2 儀表口徑 正常流量范圍（m<SPAN style="FONT-FAMILY: helvetica arial sans-serif; LETTER-SPACING: -0.05pt">3</SPAN>/h） 擴展流量范圍（m<SPAN style="FONT-FAMILY: helvetica arial sans-serif; LETTER-SPACING: -0.05pt">3</SPAN>/h） 常規耐受壓力（MPa） 特制耐壓等級（MPa）（法蘭連接方式） DN 4 0.04～0.25 0.04～0.4 6.3 12、16、25 DN 6 0.1～0.6 0.06～0.6 6.3 12、16、25 DN 10 0.2～1.2 0.15～1.5 6.3 12、16、25 DN 15 0.6～6 0.4～8 6.3、2.5（法蘭） 4.0、6.3、12、16、25 DN 20 0.8～8 0.45～9 6.3、2.5（法蘭） 4.0、6.3、12、16、25 DN 25 1～10 0.5～10 6.3、2.5（法蘭） 4.0、6.3、12、16、25 DN 32 1.5～15 0.8～15 6.3、2.5（法蘭） 4.0、6.3、12、16、25 <span style="letter-spacing: -0.05pt;
