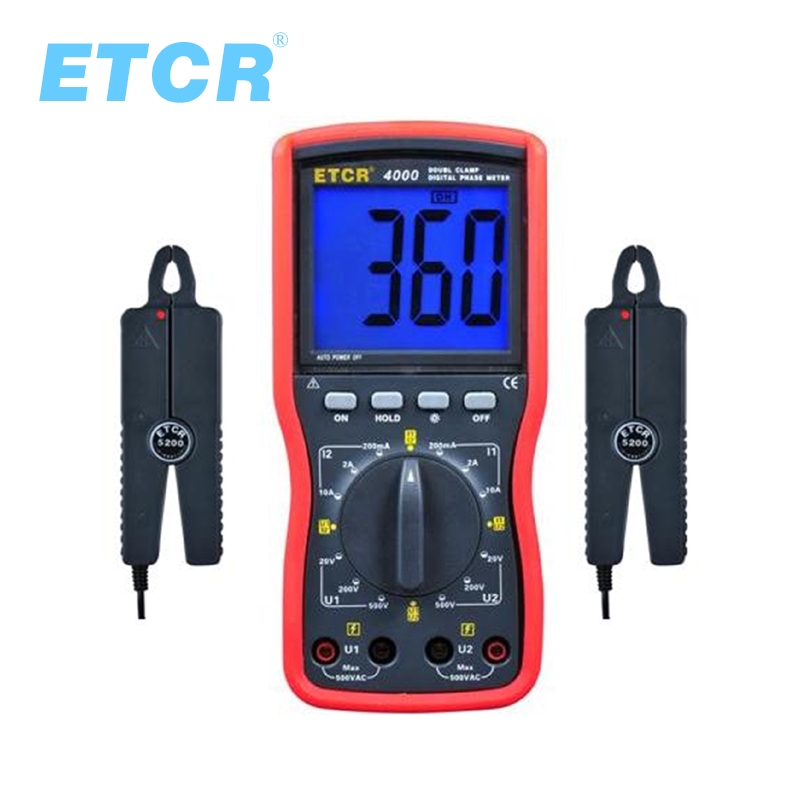

SMG2000E數字雙鉗相位伏表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果。1.工作原理 采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。2.使用范圍 該表是電力、工廠和礦山、石油工、冶金系統進行二次回路檢查的理想儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。3.產品別稱 相位表、雙鉗相位表、雙鉗相位伏表、鉗形相位表、鉗形相位伏表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏相位檢測表、手持式數字雙鉗相位伏表、雙鉗式數字相位表、雙鉗數字式相位表 1、結構精巧，使用方便● 手持式結構；● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；● 顯示器采用了高反差液晶顯示屏，超大字符，以獲得最佳視覺效果；● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。2、分辨率高采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。3、低功耗該相位表微功耗設計，且具有電池電壓檢測功能。 1 基本誤差1.1 參比工作條件環境溫度：（23±5）℃（b）環境濕度：（45～75）% RH（c）被測信號波形：正弦波、β=0.02（d）被測信號頻率：（50±0.2）Hz（e）被測載流導線在鉗口中的位置：任意測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A（g）外參比頻率電磁場干擾：應避免1.2 基本誤差極限1.2.1 交流電壓見表1 表1：交流電壓測量誤差 量限 分辨率 基本誤差極限 20V 0.01V ±（0.3%讀數+0.2%量程) 200V 0.1V ±（0.3%讀數+0.2%量程) 500V 1V ±（0.3%讀數+0.2%量程) 輸入阻抗：各量限均為2MΩ相位測量時，電壓端輸入阻抗>500KΩ1.2.2 交流電流見表2 表2：交流電流測量誤差 量 限 分 辨 率 基本誤差極限 200mA 0.1mA ±（0.3%讀數+0.2%量程） 2A 1mA 10A 10mA 1.2.3 相位U-U、U-I、I-I見表3 表3：工頻相位測量誤差 范 圍 分 辨 率 基本誤差極限 0～360° 1° ±2° 2 工作誤差2.1 額定工作條件 （a）環境溫度：（0～40）℃ （b）環境濕度：（20～80）% RH （c）被測信號波形：正弦波、β=0.05 （d）被測信號頻率：（50±0.5）Hz （e）被測載流導線在鉗口中的位置：任意 （f）測量相位時被測信號幅值范圍 測 U1-U2相位時：30V～500V 測 I1-I2 相位時：10mA～10.00A 測 U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A （g）外參比頻率電磁場干擾：應避免2.2 額定工作誤差極限2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。3 全特性3.1 耐壓 電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。。3.2 絕緣電阻 儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ4 其它技術特性 4.1 顯示位數：3 1／2 4.2 采樣速率：3次/秒 4.3 電源：?jiǎn)蝹€(gè)9V 迭層電池、電源電流小于5mA 4.4 外形尺寸 表殼尺寸： 186×86×33 鉗殼尺寸： 140×40×19 鉗口尺寸： Φ7×8 4.5 重量 表體： 280g 測量鉗：2×200g 測量鉗：2×200g 4.6 儲存條件 溫度：－10℃～50℃
產品簡介:中國第一臺傻瓜型雙鉗相位表，4項國家專利自動量程，可帶電切換檔位，干電池供電，5mA精確測相◆自動量程，無需人為判斷量限和切換擋位；◆5mA小電流準確測量，5mA準確測相位；◆2節7號干電池可供持續工作50小時以上；◆頻率測量功能；◆通斷測試功能（B型）；◆同類產品中最小、最輕，便于攜帶；◆軟件校準，支持用戶自校準；◆新型防震套，流線型設計，手感舒適。一、概述 DSN/APWR-13系列手持式數字雙鉗伏相位表是北京中慧天誠科技有限公司在多年以來研發、生產領先的相位及電參數測量?jī)x器的成功經驗的基礎上，推出的一款技術先進、可靠性高、經濟實用、適合現場的經典之作。 DSN/APWR-13系列繼承了愛邦產品一貫的技術領先性，諸如：自動量程、7號干電池供電、5mA小電流測相、頻率測量、軟件校準等特點，是其他同類產品所不具備的。 而且，實用性、可靠性也比市面上其他同類產品更為出色：其重量輕，方便攜帶；單電路板結構，全板鍍金，可靠性好；采用大規模片上系統等新技術，軟硬件結合，精度高。 DSN/APWR-13系列為雙鉗相位表產品樹立新的標準，鞏固了愛邦電氣在鉗形相位表領域的領導地位。二、基本功能◆2路交流電壓測量；◆2路交流電流測量；◆測量電壓間、電流間、電壓與電流間的相位差；◆頻率測量；◆通斷測試（B型）。三、獨特之處◆量程自動切換，無需人為判斷量程和換擋；◆測量微弱信號的性能異常出色，5mA小電流準確測相；◆超低功耗，2節7號干電池可供連續工作50小時以上；◆同類產品中最小、最輕；◆同類產品中實際精度最高；◆軟件校準，支持用戶自校準；◆頻率測量功能，涵蓋電力（50 Hz）和鐵路（25Hz）行業頻率段四、主要技術指標 項目 測量范圍 量程 分辨率 基本誤差* 基本誤差*（B型） 電壓 5.00V～499V 10V 0.01V ±（0.5％×讀數＋0.5％×量程） ±0.5％×量程 100V 0.1V 500V 1V 電流 5.0mA～9.99 A 100mA 0.1mA ±1％×量程 ±0.5％×量程 1A 1 mA 10A 10mA 相位 0～360° 360° 1° ±3° 頻率 20.0～65.0Hz 50 Hz 0.1 Hz ±0.2 Hz 供電電源 3V（1.5V×2），2節7號（LR03）堿性干電池，連續工作時間≥50h 外形尺寸 155×85×38mm 液晶顯示 65×36mm 重量 ≤0.4kg 注：基本誤差是指在參比條件下的誤差極限。五、出廠配置◆主機1臺 ◆10A精密電流鉗2把 ◆電壓測試線4條 ◆鱷魚夾4只 ◆7號(LR03)堿性干電池2節（南孚）◆說明書1本◆合格證1枚◆便攜包1個◆外包裝箱1個 數字雙鉗伏相位表 型號：DSN/APWR-13 貨號：ZH2291
一、概述 多功能數字雙鉗伏相位表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。具有多功能測量、按鍵式操作、自動切換量程、實測數據保持、測量數組貯存、配有通訊軟件、可通過儀器接口上傳數據實現測試數據大容量存貯。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。該表配備1把大電流鉗，還可測量CT變比。顯示器采用了大屏幕LCD液晶顯示屏，多數組同屏顯示測量參數和儀器工作狀態。該儀表非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。并適用于各電力院校做為接線判別培訓工具及教學儀器使用。 二、技術性能1． 基本誤差：1.1． 參比工作條件1.1.1． 頻率：50±2Hz1.1.2． 波型失真度：≤1%1.1.3． 溫度：20℃±5℃1.1.4． 濕度：<65%1.1.5． 被測載流導線在鉗口中的位置：鉗口中心1.2． 基本誤差極限，見表1。功能 量程或范圍 分辨率 誤差極限相位 0～360° ０.1° 2°電壓 100V±10% ０.０1V ±(0.3%RD+0.2%RG)電流 5A±10% 0.1mA ±(0.3%RD+0.2%RG)頻率 50Hz±1Hz 0.01Hz ±0.02Hz功率 100V±10%5A±10% 0.1W ±(0.3%RD+0.2%RG）功率因數 100V±10%5A±10% 0.001 ±0.010 表 12．工作誤差2.1．額定工作條件2.1.1．頻率：45～65Hz2.1.2．電壓：50V～500V2.1.3．電流：10mA～10A2.1.4．波型失真度：≤1%2.1.5．溫度：0℃～40℃2.1.6．濕度：<80%2.1.7．被測載流導線在鉗口中的位置：任意2.2．額定誤差極限在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的1.5倍。3．CT匝比測量：3.1．二次電流鉗5A，一次電流鉗200A、500A和1000A可選3.2．比差測量精度：0.3級4．電壓量程：0～500V5． 電流量程：0～10A6． 工作環境：溫度：-10～40℃ 濕度：≤85%7．耐壓：電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受 2000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗。8．絕緣電阻儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ9．工作電源：內置鋰電池(1800mAh/3.7V)供電9.1．開啟背光時，電池工作時間7小時9.2．關閉背光時，電池工作時間15小時10．重量：0.5Kg11．體積：207mm×103mm×30mm三、主要功能1. 采用大屏幕點陣式液晶，一屏顯示所有測量數據。2. 按鍵式操作，現場操作簡單。3. 線路結構簡單，測量時自動換檔，無需轉換開關和更換量程即可測量所有電參數。4. 測量電參數：4.1． 電壓有效值：U1、U24.2． 電流有效值：I1、I24.3． 相位：ØU1U2、 ØI1I2、ØU1I1、ØU1I2、ØU2I1、ØU2I24.4． 有功功率：P4.5． 無功功率：Q4.6． 工頻頻率：F4.7． 功率因數：PF4.8． CT變比測量4.9． 判別三線電路的電壓相序4.10． 判別四線電路的電壓相序5. 具有背光開啟和關閉功能。6. 內置高性能Li離子可充電電池，無需外接電源即可工作。使用諾基5800手機的電池，方便用戶市場購買。7. 具有電池欠壓檢測和提示功能。8. 具有自動關機功能。9. 配備大容量斷電數據保存存儲器，現場可存儲120組數據；可對數據進行查詢、上傳、等操作。10. 配備PC機管理軟件，可將測試數據上傳給PC機作進一步處理。11. 電壓雙通道對稱設計,輸入回路絕緣隔離,不會造成被測線路短路以至燒毀儀表等危及人身全的事故。
