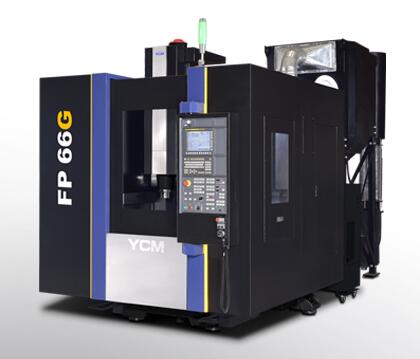

臺灣永進加工中心FP66G 採用門型結構設計，具備高剛性、高精度的特性，搭配整體規劃之乾式集塵系統，適合各種不同行業的石墨電極加工，如:汽車產業。
高精度結構設計
▲ 頭部輕量化設計，增加Z軸動態響應。
▲ 三軸光學尺為標準。
▲ 三軸滾柱線軌配置，具備高剛性特性。
▲ 門型對稱設計，排除熱變異，提升加工精度。
操作及維修方便性
▲ 空壓元件、潤滑單元及油霧切削泵浦以集中管理/保養，可縮短維護時間。
▲ 刀庫可根據客戶自動化需求做調整，可規劃左側或右側配置。
▲ 確?？諌捍禋獠坏斡?，分別配置於加工區及非加工區。
環保規劃
▲ 主軸轉速達30,000rpm，採油脂潤滑設計，防止廢油汙染石墨工件。
▲ 三軸潤滑採自動油脂潤滑設計。
高效率集塵設備(選擇)
▲ 卡匣式濾心，可差壓檢知濾心是否阻塞並自動清洗濾心。
▲ 濾心更換時採套袋式不會汙染環境。
▲ 粉塵袋集塵裝置可防止粉塵掉落飛散。
軌道防塵保護
▲ 線軌採五段防塵保護。
▲ 螺桿採耐油橡膠及鐵氟龍雙重防護。
|
產品型號 |
FP66G |
|
主 軸 |
|
|
主軸轉速 (選擇) rpm |
30,000 |
|
最大主軸馬達功率 kW |
9.4 |
|
主軸端孔斜度 |
HSK-E40 (BBT30) |
|
行 程 |
|
|
X 軸行程 mm |
660 |
|
Y 軸行程 mm |
510 |
|
Z 軸行程 mm |
400 |
|
主軸鼻端至工作臺面距離 mm |
120-520 |
|
工 作 臺 |
|
|
工作臺尺寸 mm |
800 x 510 |
|
T型槽尺寸 - 槽數 × 寬度 × 間距 mm |
5 x 14 x 100 |
|
工作臺最大平均負載 kg |
500 |
|
進 給 |
|
|
快速押送速度 (X/Y/Z) m/min. |
24/24/24 |
|
切削押送速度 mm/min. |
1~20,000 |
|
自動換刀系統 |
|
|
刀具數量(選擇) T |
20 |
|
刀具重量 kg/pc |
3 |
|
最大刀具尺寸 mm |
?40 x 150 |
|
其他 |
|
|
空壓源 kg/c㎡ |
5.5 |
|
動力源(變壓器容量) kVA |
51 (65) |
|
機器重量 kg |
6,900 |
