YCM自製主軸
- 主軸採用直結傳動設計，無皮帶或齒輪驅動所造成的噪音、背隙及振動問題，提高加工效率與工件品質。
- 浮動鬆刀裝置(反扣)，避免鬆刀力傳遞至軸承，影響軸承壽命。
- 油冷系統(tǒng)(選擇)有效移除熱，以降低主軸熱變形。
- 陶瓷軸承，質量輕、離心力低、優(yōu)異的剛性、熱膨脹係數低。
- 高精度螺旋彈簧，有良好的動態(tài)平衡、低振動。
- 12,000rpm為油脂潤滑；15,000rpm為油氣潤滑(選擇)。
|

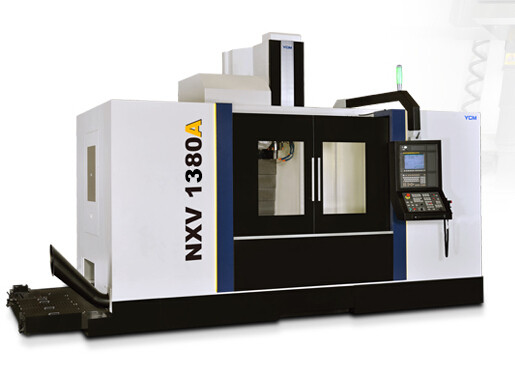

產品型號 |
NXV1380A (FANUC) |
|
主軸 |
|
|
主軸轉速 (選擇) rpm |
12,000 (15,000 / 12,000) |
|
最大主軸馬達功率 (選擇) kW |
18.5 (30) |
|
主軸端孔斜度 |
BBT40 |
|
行程 |
|
|
X軸行程mm |
1,330 |
|
Y軸行程mm |
762 |
|
Z軸行程mm |
700 |
|
主軸鼻端至工作臺面距離 (選擇) mm |
100-800 |
|
工作臺 |
|
|
工作臺尺寸mm |
1,430 x 760 |
|
T型槽尺寸-槽數×寬度×間距mm |
7 x 18 x 100 |
|
工作臺最大平均負載kg |
1,500 |
|
進給 |
|
|
快速押送速度(X/Y/Z)m/min. |
30/30/24 |
|
切削押送速度mm/min. |
1~20,000 |
|
自動換刀系統(tǒng) |
|
|
刀具數量 (選擇) T |
24 (30) |
|
刀具重量kg/pc |
6 |
|
最大刀具尺寸(選擇) mm |
?90 x 300 (?76 x 300) |
|
其他 |
|
|
空壓源kg/c㎡ |
5.5 |
|
動力源(變壓器容量)kVA |
38.7 (40) |
|
機器重量kg |
10,500 |
