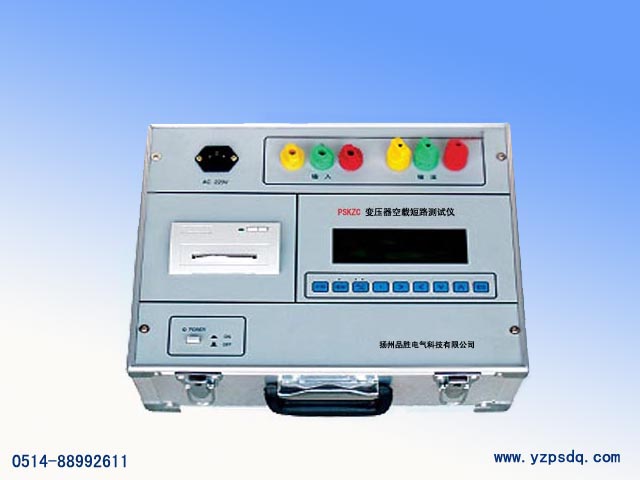

變壓器空載負載短路測試儀使用說明
一、變壓器空載負載短路測試儀概述
變壓器空載負載短路測試儀（變壓器空載、負載特性測試儀），采用數字同步采樣技術，準確測量三相用電設備的電壓、電流、功率、功率因數、頻率等參數的真有效值，測量精度為0.2 級。具有測量速度快、精度高、使用方便、輕巧美觀等到特點。專門應用于電力變壓器的電量的檢測，該儀表可取代于九塊同等級指針儀表，是傳統電量測試儀表的理想換代產品。
二、變壓器空載負載短路測試儀原理簡介
A、B、C三相交流電壓、電流信號經高精度的電壓互感器（PT）和電流互感器（CT）變換成對應的小信號。為保證采樣的同時性，將這些信號分別輸入到采樣保持（S/H）電路，并經模擬開關輸入到高精度，快速A/D轉換器中，采樣結果經 CPU 存貯在 RAM 中。根據數字采樣原理，在輸入信號的一個周期波形中采樣足夠點數N，利用以下公式并調用算法計算電壓、電流、功率等參數的真有效值。
電壓的效值 U= ∑U21
電流有效值 I = ∑i21
功率有效值 P = ∑Uiii
式中N為采樣點數，ui ，ii （i = 0；1，···N—1）為 i 時刻的瞬時電壓、電流值。
阻抗電壓、空載電流等參數，將RAM中數據調出，經CPU運算后得到，并送回RAM。
將以上的數據計算結果送液晶屏直接顯示，并實現打印，設定保存（E2 PROM）等擴展功能。（參見原理框圖）
三、變壓器空載負載短路測試儀產品特點
1、變壓器空載負載短路測試儀采用240×64點陣液晶顯示屏（帶背光）同時顯示三相電壓、電流、低壓側電壓、功率、功率因數、頻率等20個參數。
2、變壓器空載負載短路測試儀可測試空載和短路試驗所需的電量參數。
3、變壓器空載負載短路測試儀線性范圍寬、讀數重復性好、性能穩定。
4、變壓器空載負載短路測試儀保證功率因數0.000～1.000的準確測量，尤其適用于低功率因數負載的檢測
5、變壓器空載負載短路測試儀方便的鎖存功能保證測量數據的同時性及操作的方便性。
四、變壓器空載負載短路測試儀技術指標：
參 數
|
技 術 指 標
|
電壓（V）
|
量程500V±（讀數的0.1%+量程的0.1%）
|
電流（A）
|
量程80A±（讀數的0.1%+量程的0.1%）
|
功率（W）
|
±（讀數的0.1%+量程的0.1%）
|
功率因數
|
范圍0 ～1 精度±5個字
|
頻 率
|
40～60Hz 0.05%
|
整機功耗
|
小于18AV
|
工作電源
|
AC220V±10% 50Hz
|
使用環境
|
工作溫度0～40℃ 相對濕度30%～90%
|
外形尺寸
|
390×310×170（mm）
|
重 量
|
6kg
|
