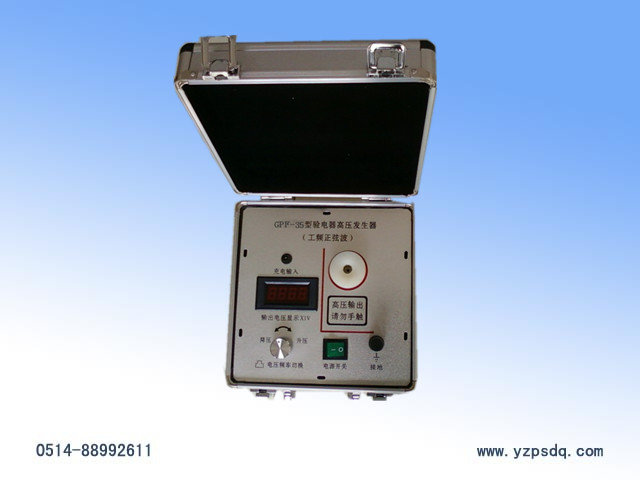

PSYDC系列GPF工頻驗電信號發生器
簡介
PSYDC系列GPF工頻驗電信號發生器根據電力總公司《電力安全操作規程》精神，根據高壓驗電器的技術標準《DL740—2000》的要求，我公司技術部按照高壓驗電器的檢測要求設計生產了 PSYDC系列工頻驗電信號發生器，本檢測儀輸出純正弦波工頻高壓，徹底取代了那種高壓信號發生器（高頻干擾器），本臨場檢測儀適用于各種場合對高壓驗電器的檢測，可準確的判斷其質量好壞和啟動電壓值，是電力行業野外作業不可缺少的安全檢測設備。
技術指標
供電電壓：DC12V
輸出功率：12W
輸出電壓：
PSYDC系列GPF—10 KV型端口高壓170V—4000V連續可調
PSYDC系列GPF—35 KV型端口高壓170V—14000V連續可調
PSYDC系列GPF—66 KV型端口高壓170V—26400V連續可調
PSYDC系列GPF—110KV型端口高壓170V—44000V連續可調
PSYDC系列GPF—220KV型端口高壓170V—88000V連續可調
輸出頻率：50HZ誤差5%
輸出波形：正弦波
體積：
PSYDC系列GPF—10KV型；22CMX16CMX22CM
PSYDC系列GPF—35KV型；22CMX16CMX22CM
PSYDC系列GDF—66KV型；22CMX16CMX22CM
重量：4.5kg
PSYDC系列GPF—110KV型；32CMX27CMX17CM
PSYDC系列GPF—220KV型；32CMX27CMX17CM
重量6.5kg
使用說明
使用時打開機箱再打開電源開關（35KV以上用遙控器），5秒鐘后電壓表點亮并顯示高壓輸出電壓值，這時高壓輸出端口有高壓輸出，根據不同規格的高壓驗電器可調節“電壓調節”旋鈕，（本產品設有快速調節電壓功能，長按“電壓調節按鈕”1.5秒后就會快速調節電壓）已達到高壓驗電器的啟動電壓值，如果電壓調到額定電壓的14%驗電器有報警聲，說明該驗電器啟動電壓值太低為不合格。如果電壓調到額定電壓的40%驗電器沒有報警聲，說明驗電器啟動電壓值太高為不合格。 本檢測儀可準確的檢測高壓驗電器的啟動電壓值，判斷高壓驗電器的好壞，但不可做絕緣桿的耐壓實驗。
儀器特點
1、 體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀最理想的可靠產品。
2、 采用最先進技術、工藝制造，率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，從而使輸出高壓穩定度更高，波汶系數更小。
3、 精度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kv，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
4、 電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
5、 負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
注意事項
打開開關電壓表（顯示E-1）說明電池虧電，需馬上充電，充電必須充足8小時，設備不用時也要每個月補充電量一次。
本設備控制面板紅線內高壓端口有高壓輸出嚴禁用手接觸也免造成人身危險。
用該儀器檢測高壓驗電器時，驗電器的絕緣桿式拉開的，否則安全距離不夠。
使用前必須牢固的接好地線，關機后再去掉地線。
