UP1216I 規格

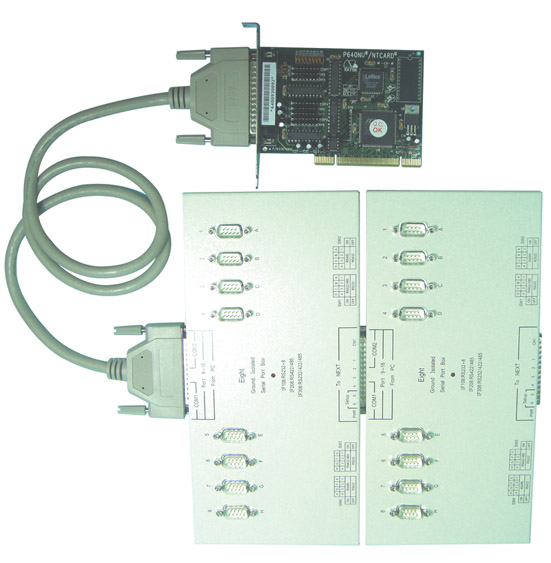

系統結構：P640NU串口卡，一個IF108 連接盒，一個IF208 連接盒，A640 電纜線
系統資源及 IRQ 值
Memory map模式:
在PCI控制器配置128Byte
在UART控制器配置兩個4Kbyte
I/O map 模式:
在PCI控制器配置128Byte
在UART控制器配置256byte I/O
在狀態記錄器配置64byte I/O
由PCI BIOS來配置一個未被占用的IRQ
硬件兼容性
5V & 3.3V PCI 插槽
軟件兼容性
DOS. (I/O map model only)
WIN 95/98/Me. (I/O map model only)
Windows NT system
Windows 2000/XP/Vista system
Windows 7 system
SCO Openserver
Linux system
串口性能
P640NU卡配合一個IF108盒可以支持8個RS232及一個NF208盒可以支持8個RS422/RS485可設串口
界面
IF108 盒: 地電位隔離RS232 兼容 每個盒有8個串口
IF208 盒: 地電位隔離RS422或RS485 兼容.
每個盒有8個串口
兩個盒支持16個串口
備注:我們可以利用撥接開關獨立設定每個串口為RS422或RS485
波特率
每個串口可以設定在 110 - 115200bps
備注: 在UNIX 系統我們使用 50bps, 75bps, 150bps來設定成期望的 57600bps, 76800bps 及 115200bps
流量控制
XON/XOFF 軟流控 RTS/CTS 硬流控
連接頭類型
IF108 盒: DB9 公頭(針頭) IF208 盒: DB9 公頭(針頭)
外觀尺寸
卡:121 ×86mm
使用環境
工作溫度: 5℃到40℃
工作濕度: 10%到90% RH
儲存溫度: 0℃到65℃
儲存濕度: 5%到90% RH
其它相關產品
使用者可以升級P640NU卡成為智能型PCIIOP系列卡并使用同樣連接盒
IOP3927F卡：內建133MHz MIPS本地處理器
所有名字及商標皆隸屬于相關機構
