| 產品介紹： GPZ(II)盆式橡膠支座又稱為：公路橋梁盆式橡膠支座，它的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移。這種盆式橡膠支座能滿足大的支承受力，大的水平位移，大的轉角要求。本系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個級別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。 |
| 性能特點： a 、雙向活動支座（多向活動支座）：具有豎向承載、豎向轉動和多向滑移性能，代號為SX 。 b、單向活動支座：具有豎向承載、豎向轉動和單一萬向滑移性能，代號為DX 。 c 、固定支座：具有豎向承載和豎向轉動性能，代號為GD 。 GPZ盆式橡膠支座適用溫度范圍分類 a 、常溫型支座：適用于一25 ℃ 一＋60 ℃ 使用。 b 、耐寒型支座：適用于一40 ℃ 一十60 ℃ 使用，代號為F |

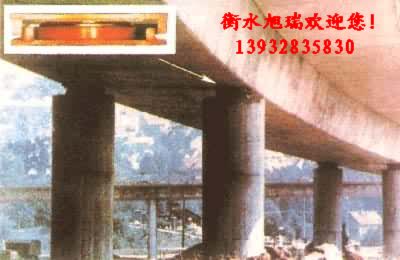

| 應用范圍： 廣泛應用于公路、鐵路、市政和水利工程及其它類似結構中。本系列產品具有結構合理，承載能力大，變形量小，水平位移量大，轉動靈活等特點。 |
| 產品介紹： GPZ(II)盆式橡膠支座又稱為：公路橋梁盆式橡膠支座，它的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移。這種盆式橡膠支座能滿足大的支承受力，大的水平位移，大的轉角要求。本系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個級別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。 |
| 性能特點： a 、雙向活動支座（多向活動支座）：具有豎向承載、豎向轉動和多向滑移性能，代號為SX 。 b、單向活動支座：具有豎向承載、豎向轉動和單一萬向滑移性能，代號為DX 。 c 、固定支座：具有豎向承載和豎向轉動性能，代號為GD 。 GPZ盆式橡膠支座適用溫度范圍分類 a 、常溫型支座：適用于一25 ℃ 一＋60 ℃ 使用。 b 、耐寒型支座：適用于一40 ℃ 一十60 ℃ 使用，代號為F |
| 應用范圍： 廣泛應用于公路、鐵路、市政和水利工程及其它類似結構中。本系列產品具有結構合理，承載能力大，變形量小，水平位移量大，轉動靈活等特點。 |
| 產品介紹： GPZ(II)盆式橡膠支座又稱為：公路橋梁盆式橡膠支座，它的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移。這種盆式橡膠支座能滿足大的支承受力，大的水平位移，大的轉角要求。本系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個級別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。 |
| 性能特點： a 、雙向活動支座（多向活動支座）：具有豎向承載、豎向轉動和多向滑移性能，代號為SX 。 b、單向活動支座：具有豎向承載、豎向轉動和單一萬向滑移性能，代號為DX 。 c 、固定支座：具有豎向承載和豎向轉動性能，代號為GD 。 GPZ盆式橡膠支座適用溫度范圍分類 a 、常溫型支座：適用于一25 ℃ 一＋60 ℃ 使用。 b 、耐寒型支座：適用于一40 ℃ 一十60 ℃ 使用，代號為F |
| 應用范圍： 廣泛應用于公路、鐵路、市政和水利工程及其它類似結構中。本系列產品具有結構合理，承載能力大，變形量小，水平位移量大，轉動靈活等特點。 |
經過多年的使用發現,由于板式橡膠支座的承載力和位移值受到一定的限制,盆式橡膠支座的出現就克服了板式橡膠支座的缺點，其主要構造特點有二：一是將橡膠塊放置于凹型的鋼盆內，使橡膠處于有側限受壓狀態，大大提高了支座的承載力；其二是利用嵌放在金屬盆頂面的填充聚四氟乙烯板與不銹鋼板相對摩擦系數小的特性，保證了活動支座能滿足梁水平移動的要求。所以盆式橡膠支座一經問世，就被廣泛地應用于大、中型橋梁和城市高架橋中。這里介紹公路和城市道路橋梁中使用的盆式橡膠支座（簡稱GPZ）的設計與施工。多數橋梁在橋跨結構與墩臺之間須設置橋梁支座產品。對于公路,鐵路橋梁盆式橡膠支座的設計原則分析:
活動盆式橡膠支座又區分為單向活動盆式橡膠支座和雙向活動盆式橡膠支座。一般來說，橋梁固定端選用固定盆式橡膠支座，活動端選用活動盆式橡膠支座。例如：簡支梁橋應在每跨的一端設置固定盆式橡膠支座，另一端設置活動盆式橡膠支座；連續梁橋應在每聯中的一個橋墩上設置固定盆式橡膠支座，其余墩臺上均應設置活動盆式橡膠支座。但若橋面較寬，固定端的兩個盆式橡膠支座間距較大，橫橋向伸縮值不容忽視時，固定端就不能使用固定支座，而是使用單向活動盆式橡膠支座，將其旋轉90度置于梁下，這樣既能保證縱橋向的固定作用，又能起到橫橋向的活動作用。此外，為了減小墩臺的受力，對于簡支梁橋，宜將固定盆式橡膠支座布置在標高低的墩臺上；對于連續梁橋，為使全梁的縱向變形分散在梁的兩端，宜將固定盆式橡膠支座布置在靠中間的支點處。
對于雙向活動盆式橡膠支座能在水平面內向任意方向移動。因此，彎橋的活動墩臺上應選擇這種盆式橡膠支座。至于單向活動盆式橡膠支座，可在直橋中使用。但應注意，只有當活動墩上只有一個盆式橡膠支座，或者盆式橡膠支座間橫向溫度伸縮量很小的情況下才宜采用。
在設計時一定要明確盆式橡膠支座承載力
對于橋梁盆式橡膠支座的承載力是盆式橡膠支座的重要指標。在求得橋梁的恒載和活載盆式橡膠支座反力之和后，便可確定所選用的盆式橡膠支座的容許承載力。確定盆式橡膠支座容許承載力時，一般應使支座的最大反力不要超過其容許承載力的5%。但需要注意的是，盆式橡膠支座的容許承載力并不是選擇愈大愈好，這是因為第一：容許承載力大，QPZ盆式橡膠支座尺寸也就較大，這樣會加大墩臺尺寸，不僅造成浪費，也不美觀。第二：更重要的是盆式橡膠支座中四氟活板的摩擦系數與盆式橡膠支座正壓力成反比，如果支座反力比支座容許承載力小得多，則摩擦系數會大大增加，導致墩臺和基礎所受的水平力大幅度增加，這將極為不利。因此設計時不必擔心支座的安全儲備。
QPZ系列盆式橡膠支座適用于七度地震區(含七度)以下的公路、市政和鐵路橋梁及其他結構工程。此盆式橡膠支座具有很好的豎向承載力，在豎向設計荷載作用下，支座壓縮變形值小于支座總高度的2%，盆環上口徑向變形小于盆環外徑的0.5%，盆式橡膠支座殘余不超總變形量的5%,還具有很好的水平承載力，在固定盆式橡膠支座在各方向和單向活動盆式橡膠支座非滑移方向的水平承載力均大于盆式橡膠支座豎向承載力的10%。這種盆式橡膠支座的轉動轉角度大于0.02rad.在加入5201硅脂潤滑后，常溫型活動盆式橡膠支座設計摩阻系數最小0.03;加5201硅脂潤滑后，耐寒型活動盆式橡膠支座設計摩阻系數最小0.06。由于TPZ、GPZ等系列橡膠支座均為兩側導槽式活動橡膠支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動。可以避免側向約束力.
A、活動盆式橡膠支座不銹鋼板和聚四氟乙烯板采用硅脂潤滑，可降低摩擦阻力。B、縱向活動盆式橡膠支座采用中間導向措施，能適應梁體旁彎變形的需要。C、縱向活動支座中間導向，與目前國內普遍采用的槽形上支座板相比，不但減少了重量，且減少了鑄鋼件數量。
D、盆式橡膠支座設置防塵圍板，減少灰塵侵入。
A、QPZ系列縱向活動盆式橡膠支座（ZX型）和QPZ系列多向活動盆式橡膠支座（DX型），多向活動支座(DX)具有豎向轉動和縱向轉動與橫向轉動滑移性能。縱向活動支座(ZX)具有豎向轉動和縱向滑移性能。固定支座(GD)具有豎向轉動性能。
a、多向活動橡膠支座(DX)不銹鋼板和F4聚四氟乙烯板采用硅脂潤滑,可降低摩擦阻力。b、縱向活動橡膠支座(ZX)采用中間導向措施，能適應梁體旁彎變形的需要。
c、縱向活動橡膠支座(ZX)采用中間導向，與目前國內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。
d、在盆式橡膠支座中設置防塵圍板，可以減少灰塵侵入,延長產品的使用壽命。
3、按盆式橡膠支座適用溫度范圍分類
A、常溫型盆式橡膠支座：適用于-25℃～+60℃。B、耐寒型盆式橡膠支座：適用于-40℃～+60℃。
A、QPZ系列盆式橡膠支座的反力(豎向承載力)分為28級。在非滑移方向可承受相當于支座設計反力10%的水平力?；顒又ё捎镁鬯囊蚁┘庸柚c精軋不銹鋼板對滑，可減少結構尺寸。設計摩擦系數在常溫下為0.03，低溫下為0.05。如果是單向活動盆式橡膠支座采用中間導槽減少梁體側彎時的約束力。
B、公路盆式橡膠支座豎向轉解不小于40'。改進橡膠密封圈結構，采用“O”型圈形式，減少支座高度。改進盆式橡膠支座圍板，使之更便于安裝和防護。
C、此種盆式橡膠支座位移量見表QPZ多向活動支座(DX)具有豎向轉動和縱向轉動與橫向轉動滑移性能。QPZ系列支座的設計豎向承載力共分1000－5000KN28個級別的盆式橡膠支座產品。
