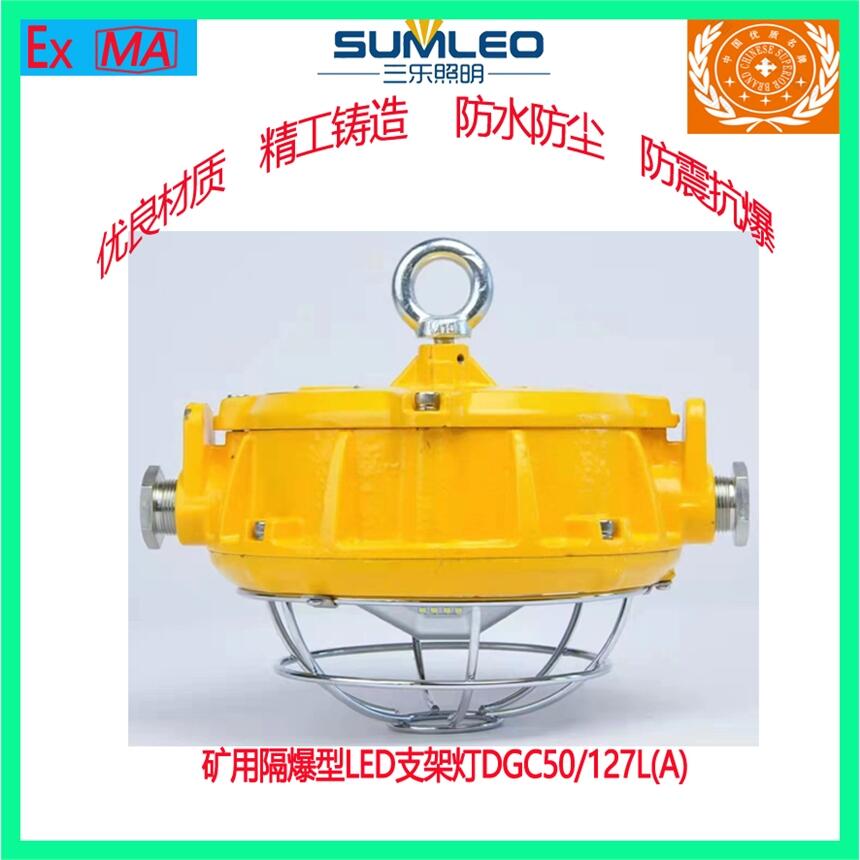

一、DGC50/127L(A)適用范圍
適用于煤礦、井下巷道、硐室、變電所等固定照明方面
適用于煤礦行業有甲烷、煤塵等爆炸性混合物氣體的危險環境
二、技術參數:
產品型號
DGC50/127L(A)
防爆標志
ExdI Mb
額定電壓
AC85~265V
進線口螺紋
G3/4
防護等級
IP65
防腐等級
WF2
引入電纜
Φ8-14
工作溫度
-20℃-40℃
凈重
6.9kg------
數量
12pcs/箱 6pcs/箱 8pcs/箱
三、產品特色:
1、外殼采用鋁合金壓鑄成型，強度高；表面高壓靜電噴塑，耐腐蝕，結構輕巧；
2、玻璃保護罩為鋼化高硼硅，耐沖擊，高強度；
3、LED巷道燈采用大功率高性能LED作光源。體積小功耗低；發光效率高，比傳統白熾燈節點80%以上，相同功率下，亮度是白熾燈的10倍以上；采用的LED光源連續點燈壽命可長達五萬小時，是白熾燈使用壽命的上百倍。
4、工作電壓范圍寬，適應性強，電網電壓在80V-260V的范圍內都能正常工作，且亮度無任何變化，從而可防止由于井下電壓波動燒壞燈具的現象。
五、安裝調試
1． 燈具下井前要做點燃試驗，每盞燈都能在額定電壓127點亮方可下井；
2． 燈具接入電源線的方法及注意事項：先打開燈具端部接線盒的門蓋，再旋出穿線喇叭口的壓緊螺絲，取出防塵堵板，從喇叭口內穿入與嗽叭口內橡膠密封圈內徑相配的礦用橡膠套電纜（電纜內芯截面積根據所串燈的的多少計算確定），接好電源線及內外接地線，然后旋緊壓緊螺絲，使喇叭口內的橡膠密封圈變形，擠壓電纜以防失爆及進水，再裝好門蓋。
注意：當兩個電纜引入裝置只使用一個時，另一個必須裝上防塵堵板，并將喇叭口壓緊螺絲旋緊，確保密封性良好，以防失爆或進水。
3． 燈具的安裝：主要根據用途及使用場所的實際情況而定，一般安裝在使用場所的頂部，用M10螺栓固定好。
4． 安裝注意事項：
A、 應采用短路、過載和漏電保護的照明綜合保護裝置配電（注意容量的匹配）
B、 電源電纜外徑一定要與燈具喇叭口內橡膠密封圈內徑相統 DGC50/127L(A)一；
C、 不使用的電纜引入裝置喇叭口必須用堵板堵住并旋緊壓緊螺絲，以防失爆或進水；
D、 一定要接好內接地。
六、 使用與操作
1． 該燈具安裝在綜采支出架的前梁下；
2． 用礦用三芯電纜（電纜內芯截面積根據所串燈的多少計算確定）從照明綜保中引入127V電源，其中兩根為電源線，一根為接地線，以并聯的方式依次接好下一盞燈，注意事項參照說明書第五條；
3． 使用中，要經常對燈具工作情況進行觀察，發現問題及時處理；
4． 更換光源，應先切斷電源，嚴禁帶電開蓋，然后拆下玻璃網罩部件壓圈上的螺絲，取下玻璃罩部件，即可更換LED光源組件（注意：玻璃網罩部件已組成整體，除需要更換玻璃罩外，切不可拆分開）。
5． 光源接通電源約3分鐘達到正常亮度，否則應立即切斷電源檢查修理，防止觸發時間長了而燒壞電器。
