一、概述

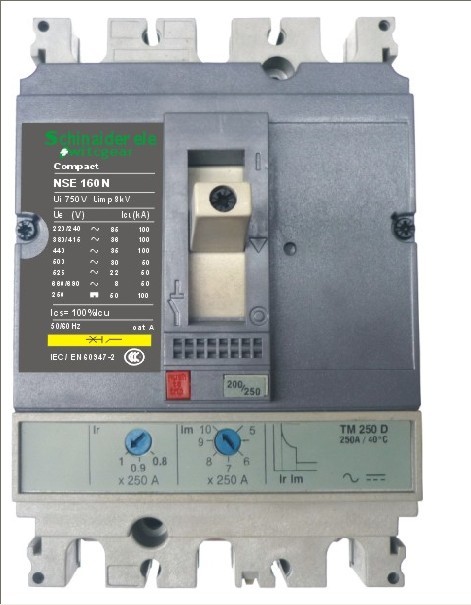

NSE系列塑殼式斷路器是采用國際先進技術研制開發的新型斷路器之一。其設計體現了最高的限流原理和制造技術，是有結構完美、全模塊化、高分?jǐn)嗟忍攸c(diǎn)。適用于交流690V，頻率50-60Hz，額定電流12.5~630A的電力線路中用短路和過載保護之用。額定絕緣電壓達690V，在正常情況下作不頻繁的閉合或斷開之用，也可作鼠籠式電動機的不頻繁起動，運轉中中斷、過載以及在電動機，短路及欠電壓時起保護之用。
二、性能描述
> 額定電流：15A-630A；
> 極數：3極, 4極；
> 分?jǐn)嗄芰Γ?5kA、35kA、50kA、70kA、85kA（直流）；
> 功能：配電、電動機、漏電（報警、跳閘）、直流等完善保護功能；
> 安裝方式：固定式、插入式、抽出式。
> 超強限流特性，極大降低短路電流作用時間和強度；
> 雙層防護結構，保障維護安全性；
> Ics=100%Icu；
> 提供經過實驗驗證的級聯表格，有效保障安全性并且降低了設備成本。
> 開創時間-電流-能量選擇性先河，有效保證完全選擇性。
> 尺寸更小、更少：僅有3種尺寸，NSE100E是世界上最小的塑殼斷路器；
> 上、下進線無需降容。
三、國際標準:
p IEC 947-1: 總則 (GB/T 14048.1)
p IEC 947-2: 斷路器 (GB/T 14048.2)
p IEC 947-4: 接觸器和電機啟動器 (GB 14048.4)
p IEC 947-5.1: 控制設備和開關；自動控制元件 (GB 14048.5)
四、隔離功能
Compact NSE 斷路器均適用于隔離，符合 IEC 947-2 標準:
p 觸頭隔離位置在“O” (OFF 位置)
p 除非接點完全打開，操作手柄不能在“off” 位置
p 接點都處于打開狀態，才可以安裝掛鎖
p 延伸旋轉手柄的安裝不會改變位置指示系統的可靠性。
隔離功能具有保證性測試擔保:
p 由位置指示系統保證了機械接觸可靠性
p 無漏電電流
p 過壓耐受能力是指其進出線之間電壓值的耐受能力。
五、型號
以下是施耐德塑殼斷路器(施耐德斷路器)系列型號:
NSE-100E
NSE-100N
NSE-100S
NSE-100H
NSE-160N
NSE-160H
NSE-250S
NSE-250H
NSE-400N
NSE-400S
NSE-400H
NSE-630N
NSE-630S
NSE-630H
