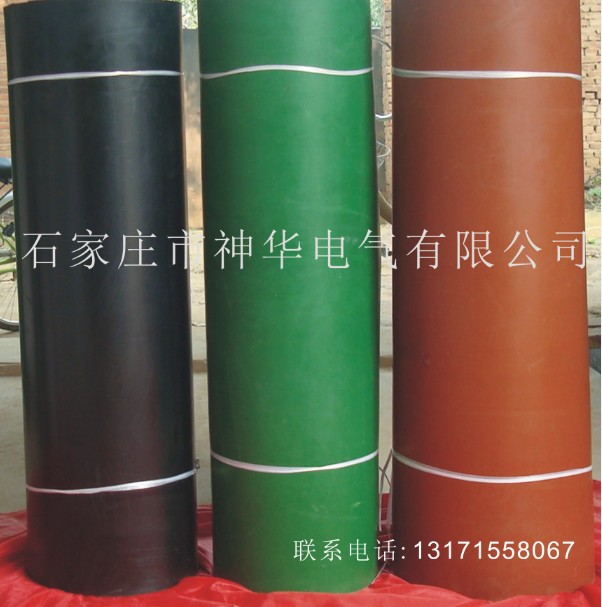

絕緣橡膠板
絕緣橡膠板
一、絕緣橡膠板特點： 物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。彈性強、絕緣性能優越, 表面有光澤。 二、絕緣橡膠板的用途： 適用于電子場所工作臺和地面的鋪設，電站、變電所地面的鋪設和裝設； 三、絕緣膠墊選型配置表： 不同電壓等級的使用環境應選用不同厚度的絕緣膠墊。
電絕緣性能試驗 |
膠墊厚度 |
工頻耐壓實驗要求時間 |
工頻耐壓實驗標準值 |
工頻耐壓實驗實測時間 |
工頻耐壓實驗實測值 |
10KV |
5mm |
1分鐘 |
10KV |
2分鐘 |
≥15KV |
15KV |
6mm |
1分鐘 |
10KV |
2分鐘 |
≥15KV |
25KV |
8mm |
1分鐘 |
25KV |
2分鐘 |
≥30KV |
35KV |
10mm |
1分鐘 |
35KV |
2分鐘 |
≥35KV |
35KV |
12mm |
1分鐘 |
35KV |
2分鐘 |
≥35KV |
四、絕緣橡膠板檢驗標準：（以8mm絕緣橡膠板為例） 1.外觀：1）斑痕深度和高度沒有超過膠板厚度公差 2）氣泡每平米內，面積小于1cm的氣泡不超過5個，任意兩個氣泡間距離不小于40mm。 3）雜質深度及長度不超過膠板厚度的1/6 4）邊沿不齊或海面狀寬度不超過10mm，長度不超過膠板總長的1/10 5）沒有裂紋 2.硬度（邵爾A）：55-70 3.拉伸強度及扯斷伸長率： 1）拉伸強度（Mpa）≥5.0 2）扯斷伸長率≥250% 4.定伸（150%）永久變形≤25% 5.熱空氣老化（70℃*72h）：拉伸強度降低率≤30% 6.吸水性≤1.5% 7.電絕緣性能試驗： 1）耐電壓試驗：25KV（有效值），保持1min，應無擊穿現象 2）擊穿電壓試驗≥35KV（有效值）
