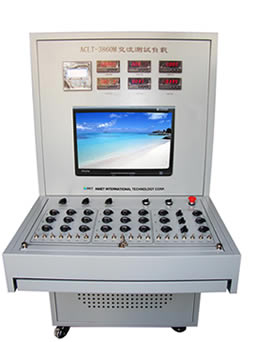

并網光伏逆變器測試負載柜
一、并網光伏逆變器測試負載柜ACLT-3880H的技術參數：滿足250K并網逆變器防孤島試驗、鑒定檢測、出廠檢驗、型式試驗。
主回路由阻性負載、感性負載和容性負載三部分組成；
三部分負載由內置開關分段控制，可在遠程軟件上實現自動、手動加載調節；
阻性負載R：0-250KW連續可調，步進幅度0.01K；
感性負載L：0-250KVA連續可調，步進幅度0.01K；
容性負載C：0-250kvar連續可調，步進幅度0.01K；
主機內置負載采用三相四線制接入法，L1、L2、L3三相RLC負載可以在軟件面板上分別實現獨立控制，軟件有預置功能自動加載；并網光伏逆變器測試負載柜
阻性、感性、容性部分均可自由組合，最小步進幅度0.01K；
適用環境溫度范圍：－10～+40℃；冷卻方式：強制風冷；
并聯LC回路的交流諧振頻率：50HZ；
接入負載電壓： 三相AC400V/50Hz或單相AC230V/50Hz；
接線方式：三相四線制，單相兩線制；
電壓精度為±0.5%、電壓分辨率為0.1V；電流測量范圍0-500A，精度為±1A。
阻性負載、感性負載和容性負載全部以50Hz標注；
工作電源：交流220V/50Hz；（中國大陸使用）
二、并網光伏逆變器測試負載柜ACLT-3880H產品主要功能：
主機控制電路能對阻性負載元件的的寄生電感進行自動補償，滿足精確加載有功功率檢測。
主機控制電路能對感性負載元件的寄生電阻進行自動補償，滿足精確加載電感檢測，滿足防孤島試驗檢測。
在防孤島試驗檢測過程，要求設備能精確模擬交流諧振頻率是50HZ；（電感負荷比電容大，諧振頻率會大于50HZ，電感負荷比小于電容，諧振頻率會小于50HZ，元器件寄生量過大，會導致諧振頻率偏差，測試逆變器孤島自動保護試驗時，避免是由于過頻或欠頻引發保護，而不是防孤島保護）
滿足1--250KW單相或三相并網逆變器的精確檢測，RLC負載精確加載到位之后有指示燈提示。
ABC三相阻性加載功率、感性加載功率、容性加載功率直接分別獨立顯示，交流諧振點癥狀直接顯示于面板上。RLC負載精確加載到位之后有指示燈提示。
可根據性能參數檢測要求，可以通過遠程PC機設置相應的功率，任意組合、設定放電功率?？梢跃_模擬各種負荷工況及負荷頻率，LC并聯諧振頻率為50HZ；
配備后臺分析軟件，測量數據可以導成EXCLE格式的檢測報告。
滿足并網逆變器防孤島試驗檢測要求，滿足DIN VDE0126-1-1標準試驗，滿足IEC62116-2008標準試驗流程檢測要求，軟件內置IEC62116-2008版內置測試步驟（31次）
可以在遠程PC軟件上控制并調節RLC功率負荷（控制室操作臺PC機上調節，具有自動加載功能、也可手動加載）。
可以滿足并網逆變器輸出的三相電壓不平衡時，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。
三、并網光伏逆變器測試負載柜ACLT-3880H的選配功能
建議選配智能型控制，軟件內置IEC62116-2008防孤島試驗規范的檢測流程及步驟，可調RLC負載自動加載提示，快速實施逆變器防孤島試驗檢測，同時精確補償RLC負載之中的寄生電感、寄生電阻值，做到精確鑒定檢測并網逆變器的防孤島保護功能。RLC負載精確加載到位之后有指示燈提示。
