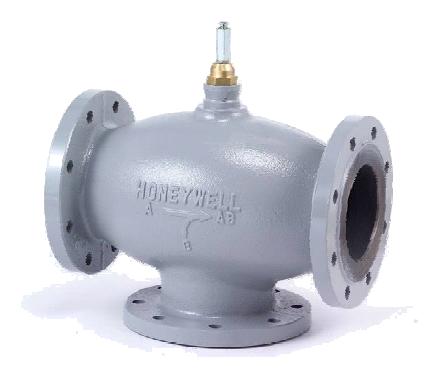

V5050A法蘭連接三通閥可用于熱水、冷水的HVAC 應用,它是混水閥,二口入一口出,可用于二位或連續調節控制,法蘭連接。
技術規格
特點
Ø
低泄漏率(≤ 0.1%的KVs,A-AB口,≤ 1%的KVs,B-AB口,))
Ø
50:1量程穩定符合VDI/VDE2173 要求
Ø
聚四氟乙烯PTFE彈性密封,自調節組合
Ø
精確定位,保證溫度控制
Ø
可與直接耦合電子和氣動執行器相匹配
材質及連接方式
Ø
閥體:GG25鑄鐵
Ø
閥桿:不銹鋼
Ø
閥塞:不銹鋼
Ø
閥座:GG25鑄鐵
Ø
管道連接: 法蘭連接,符合ISO7005-2
Ø
口徑:從DN100 至DN150
介質壓力溫度范圍:
冷/熱水:
Ø
2至120℃最大1600 Kpa
Ø
120至150℃最大1440 Kpa
選型說明
Ø
V5050A:用于水系統,A-AB口等百分比特性,B-AB線性特性。
Ø
行程: 38mm,配套驅動器(ML7421B1023-E系列)
Ø
壓力等級:PN16
Ø
方向:閥桿向上關閉A-AB口,向下關閉B口。
Ø
產地:臺灣
與電動執行器配合的關斷壓力
| 訂貨型號 | 閥門口徑 | Cv | Kvs | 關斷壓力ML6421BML7421B1023-E |
| V5050A2088 | DN100 | 163.8 | 140 | 150 KPa |
| V5050A2106 | DN125 | 257.4 | 220 | 120 KPa |
| V5050A2114 | DN150 | 362.7 | 310 | 80 KPa |
