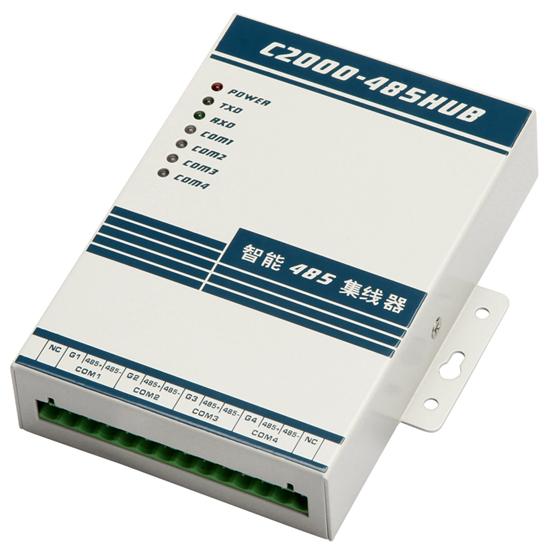

C2000 Plus 485HUB
→可以輕易改善RS-485總線結構，分割網段，提高通信可靠性
→能夠適應復雜電磁場環境
→采用光電隔離技術 ，防止雷擊浪涌引入轉換板及設備
概 述
C2000 Plus 485HUB是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集中器(HUB)。為了保證數據通訊的安全可靠，RS-485接口端采用光電隔離技術，防止雷擊浪涌引入轉換板及設備，內置的光電隔離器及600W浪涌保護電路，能夠提供1500V的隔離電壓，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾。C2000-485HUB可以輕易改善RS-485總線結構，分割網段，提高通信可靠性。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的可靠性，有效縮短了網絡的維護時間。
用法：1、將1個RS232轉換為 4個RS485信號；
2、將1個RS485轉換為 4個RS485信號。
特 點
→可以輕易改善RS-485總線結構，分割網段，提高通信可靠性
→能夠適應復雜電磁場環境
→采用光電隔離技術 ，防止雷擊浪涌引入轉換板及設備
→可以級連使用
技術參數
基本信息
RS-232端 連接器：針式 DB9信號： RXD、TXD、RTS、CTS、DCD、DSR、DTR、GND
RS-485端 連接器：接線端子
信號： T+（485+）、T-（485-）、GND、R+、R-（自動識別）
RS-485數據流量控制 自動
波特率 330 bps~115.2Kbps
突波保護 15KV ESD
防雷 600W每線
傳輸距離 0~1.2公里
環境
操作溫度 0~70℃
存儲溫度 -20℃~75℃
工作濕度 5~95%RH
電源要求
輸入電壓 9~12VCD
電壓功率 50mA （禁止終端電阻）
機械構造
尺寸（長×寬×高） 120×80×25.5mm
保修 五年質保
