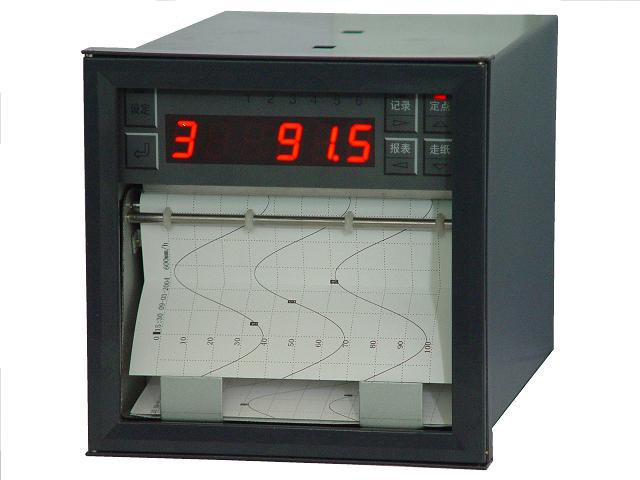

R3100-有紙記錄儀，同時在測量，運算，顯示，打印等功能上有了很大的提高，更為突出的是新增加了網絡功能，可以很方便的實現網絡的連接。
R3100-智能有紙記錄儀以獨特的熱打印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作?？蛇B續記錄和數字打印。
R3100-智能有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁?？赏ㄟ^鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。
R3100-智能有紙記錄儀可以記錄溫度，濕度，流量，壓力，電流，電壓等各種記錄數據，實現曲線圖打印和數字打印.
R3100-智能有紙記錄儀廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
二、主要性能及技術指標
1．輸入通道: ·單點 雙點 三點 四點 五點 六點 八點 ·每個通道的測量信號種類可由用戶自己設定 也可在定貨時注明。[由廠方為用戶設定好]
2．通道隔離: ·輸入通道之間相互隔離，無干擾。
3．顯示功能: ·測量值的定點或巡回顯示 ·設定參數顯示[在設定狀態下] ·報警提示符及提示燈 ·時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: ·采用進口固定式熱敏頭，無筆墨消耗，無筆位 誤差，抗震動 ·在100mm范圍內有800個熱印點 ·對測量值進行趨勢記錄和數字記錄 ·在記錄曲線同時打印標尺刻度及每個通道標記 ·每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間: ·由鍵盤設定當前日期和時間 ·即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定擇。
表一
信號種類 |
量程代碼 |
測量范圍 |
|
電 流 |
mA |
01 |
0～10mA |
mA |
02 |
4～20mA |
|
mA開方 |
03 |
4～20mA開方 |
|
電
壓 |
mV |
11 |
0～20mV |
mV |
12 |
0～50mV |
|
mV |
13 |
0～100mV |
|
V |
14 |
0～5V |
|
V |
15 |
1～5V |
|
V開方 |
16 |
1～5V開方 |
|
熱 電 阻 |
Pt100 |
21 |
-50.0～550.0 °C |
Cu100 |
22 |
-50.0～150.0 °C |
|
Cu50 |
23 |
-50.0～150.0 °C |
|
遠傳壓力電阻 |
24 |
0～400Ω |
|
熱 電 偶 |
T |
31 |
0.0～400.0 °C |
E |
32 |
0～1000 °C |
|
K |
33 |
0～1300 °C |
|
S |
34 |
0～1750 °C |
|
B |
35 |
500～1800 °C |
|
關閉通道 |
00 |
該通道關閉 |
|
