一、性能參數
該泵性能范圍（按設計點計）：
轉速：2900r/min和1450r/min
進口直徑：50～mm
流量：6.3～400m3/n
揚程：5～125m
該泵系列型譜及主要性能參數見性能表和性能圖。
二、產品概述：工作溫度：80℃

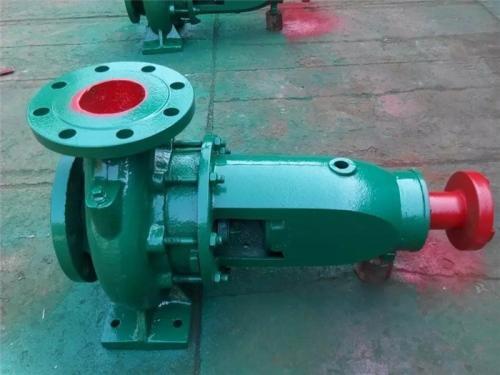

IS型泵的 泵體和泵蓋是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路和電動機，即可退出轉子部件進行維修。
泵的殼體（即泵體泵蓋）構成泵的工作室，葉輪、軸和軸套等為泵的轉子部件。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和部分軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。
部分自吸泵型號參數：型號：25ZX3-32流量:3m3/h揚程:32m吸程:5m轉速:2900r/min電機功率:1.5kw型號：50ZX15-40流量:15m3/h揚程:40m吸程:5m轉速:2900r/min電機功率:4kw型號：50ZX20-75流量:20m3/h揚程:75m吸程:4.5m轉速:2900r/min電機功率:11kw型號：80ZX40-22流量:40m3/h揚程:22m吸程:4.5m轉速:2900r/min電機功率:5.5kw型號：100ZX100-65流量:100m3/h揚程:65m吸程:4m轉速:2900r/min電機功率:30kw型號：250ZX550-32流量:550m3/h揚程:32m吸程:4m轉速:1450r/min電機功率:75kw
清水泵的裝配
裝配
裝配是檢修過程中的一個重要環節，關系到泵的維修質量，必須加以重視并正確確定裝配程序。
準備工作
裝配前，進水段要裝好密封環，中段要裝好密封環，導翼及翼套，出水段要裝好導翼，平衡套及平衡環，在裝配時螺釘要涂潤滑油，以便于下次拆卸。
裝配順序
(1) 將進水段裝在機座上，用螺栓與機座連接牢固。
(2) 在泵軸上裝配進水側軸套，在軸套上暫時穿上水封環，填料壓蓋，擋水圈及左軸承內端蓋，并裝上左滾動軸承，在軸承上抹上潤滑脂。
(3) 將泵軸自左至右串入進水段。
(4) 將左軸承體與滾動軸承裝配好，并將左軸承體與出水段用螺栓連接
(5) 將左軸承內外端蓋用螺栓連接緊固。
(6) 將***級葉輪連其大口環及軸上鍵一并裝好。
(7) 將***級中段連同導翼，小口環一并裝好，中段是靠止口定心的，為了防止泄漏加強密封，應在止口加一層紙墊，為了中段的穩定，可暫時在中段的下面墊一木楔( 木楔應成對) 或其它墊塊。
(8) 依次裝配其它葉輪及中段。
(9) ***后一級導翼是裝在出水段上，安裝出水段。串上各拉緊螺栓并均勻拉緊，使進水段、出水段及各中段緊緊連成一體，然后將出水段用螺栓與機座連接牢固。此時可將中段下面的木楔墊或其它墊塊撤除。
(10) 裝好平衡環，平衡環是用螺釘固定在出水段上。
(11) 先在泵軸上暫時裝配假軸套 (與平衡盤等長) ，在裝上尾部軸套，滾動軸承，并將軸端鎖緊螺母鎖緊。
(12) 檢查轉子的軸向串動量，先將轉子向左移到頭，在軸套上作一記號(以對準某一定子位置) 。然后將轉子向右移到頭，再在軸套上作一記號，兩記號的距離，即為未裝平衡盤時的軸向串動量。
(13) 卸掉鎖緊螺母，退出尾部軸套及假軸套，裝上平衡盤，尾部軸套，右滾動軸承及鎖緊螺母。
(14) 檢查軸向串動量，以平衡盤與平衡環接觸為基準。在軸套上作一記號，撥動轉子向右到頭再作一記號，兩記號的距離，即為已裝平衡盤時的軸向串動量。
(15) 卸下右滾動軸承及鎖緊螺母，裝配尾蓋，并在尾部軸套穿上填料壓蓋、檔水圈、軸承內端蓋。
(16) 裝上右滾動軸承，抹好潤滑脂，擰緊鎖緊螺母。
(17) 裝配右軸承體，注意裝配好滾動軸承。
(18) 右滾動軸承的內、外端蓋用螺栓連接均勻緊固。
(19) 搬動轉子，應轉動輕快靈活。
(20) 將進水側及出水側填料裝置裝好，并將填料壓蓋給上，在裝配進水側填料裝置時應注意水封環的位置，必須與水封水管對正。
===============================================================
雙陽單級離心清水泵選型is100-65-250質量保障在VC真空容器中連接一臺非蒸散型吸氣劑泵(NEGP)。利用NEGP吸收器壁的放氣，采用HAr作為實驗氣體然后進行容器容積比的測量。為達到式中的T1/T2=1，采用鉑電阻溫度計進行溫度測量。為了消除環境溫度波動對實驗結果帶來的影響，在實驗開始前的24h打開實驗設備(分子泵)，同時打開實驗室溫控設備并設定溫度23C，記錄鉑電阻溫度計的溫度波動小于.2C/h開始實驗。認為這為磁懸浮轉子真空計的使用提供了較好實驗條件，同時也是在低壓力下容積比準確測量的前提條件。
雙陽單級離心清水泵選型is100-65-250質量保障圖2DTSF1352電表外形及其在動力箱中的應用采用ACR12EL多功能電表，該表為嵌入式安裝，可安裝在動力箱或低壓出線柜門板上，面板尺寸為8mm8mm，規格為22/38V、5A，電流經互感器接入，精度.5級，可測量電流、電壓、功率、頻率、功率因數、四象限電能等電參量，帶Modbus通訊協議。一些重要場合需檢測諧波的，可采用ACR23ELH多功能電表，針對進線回路或重要出線回路，采用ACR23ELH多功能電表，嵌入式安裝在配電柜門板上，面框尺寸為96mm96mm，除測量所有電參量外，還具有大需量，2-31次電流、電壓諧波分量、電壓波峰系數、電流K系數、電話波形因子、電流電壓不平衡度、正負零序分量分析等功能。
雙陽單級離心清水泵選型is100-65-250質量保障加工噴孔的電極是利用3mm長的桿狀金屬絲（經常使用的有黃銅電絲、碳化鎢電絲、紫銅電絲和銀電絲，但根據其加工質量和效率以及成本,多數情況下選用碳化鎢電絲與銀電絲）。此電極絲是通過無心磨床加工，電極絲的圓度保證在3m以下，直線度保證在3m以下。六軸數控電火花微孔加工機床加工設備及工藝參數六軸數控電火花微孔加工機床，能加工.2mm以下的微孔。該機床有3個轉動軸和3位移軸，是六軸自動控制機床；具有單夾緊系統和雙夾緊系統兩種加工方法。
雙陽單級離心清水泵選型is100-65-250質量保障制冷系統排氣溫度過低：排氣壓力過低主要是制冷系統管路制冷劑流量偏小甚至停止造成。排氣壓力過低，雖然其現象是表現在高壓端，但原因多產生于低壓端。排氣壓力過低原因：膨脹閥孔堵塞，供液量減少甚至停止，此時吸、排氣壓力均降低。膨脹閥冰堵或臟堵及過濾器堵塞等，必然使吸、排氣壓力都下降；制冷系統回液：對于使用毛細管的小制冷系統：加液量過大會引起回液。蒸發器結霜嚴重或風扇故障時傳熱變差，未蒸發的液體會引起回液。
開機后，先使設備空轉23分鐘，檢查轉子轉向是否正確，聲音是否正常。只有在額定轉速下轉動平穩后才可工作。工作中要隨時注意粉碎機的運轉情況，送料要均勻，以防阻塞悶車，不要長時間超負荷工作。若發現有振動、雜音、軸承與機體溫度過高、向外噴料等現象，應立即停車檢查，排除故障后方可繼續工作。粉碎的物料應仔細檢查，不得混有石塊、金屬等異物，以免損壞機器。機器運轉時，操作人員不得離開機組，也不得在運轉中拆機觀察粉碎室內的工作情況，維修工具不得放在機器或填料上。
