一、性能參數
該泵性能范圍（按設計點計）：
轉速：2900r/min和1450r/min
進口直徑：50～mm
流量：6.3～400m3/n
揚程：5～125m
該泵系列型譜及主要性能參數見性能表和性能圖。
二、產品概述：工作溫度：80℃

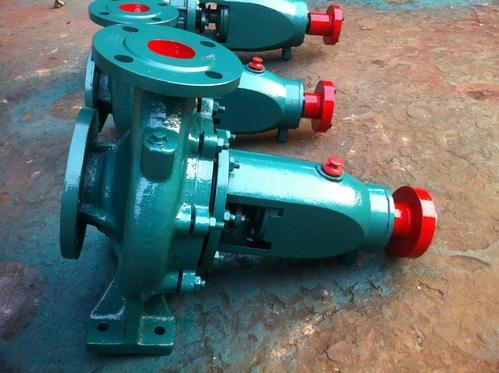

IS型泵的 泵體和泵蓋是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路和電動機，即可退出轉子部件進行維修。
泵的殼體（即泵體泵蓋）構成泵的工作室，葉輪、軸和軸套等為泵的轉子部件。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和部分軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。
部分自吸泵型號參數：型號：25ZX3-32流量:3m3/h揚程:32m吸程:5m轉速:2900r/min電機功率:1.5kw型號：50ZX15-40流量:15m3/h揚程:40m吸程:5m轉速:2900r/min電機功率:4kw型號：50ZX20-75流量:20m3/h揚程:75m吸程:4.5m轉速:2900r/min電機功率:11kw型號：80ZX40-22流量:40m3/h揚程:22m吸程:4.5m轉速:2900r/min電機功率:5.5kw型號：100ZX100-65流量:100m3/h揚程:65m吸程:4m轉速:2900r/min電機功率:30kw型號：250ZX550-32流量:550m3/h揚程:32m吸程:4m轉速:1450r/min電機功率:75kw
清水泵的裝配
裝配
裝配是檢修過程中的一個重要環節，關系到泵的維修質量，必須加以重視并正確確定裝配程序。
準備工作
裝配前，進水段要裝好密封環，中段要裝好密封環，導翼及翼套，出水段要裝好導翼，平衡套及平衡環，在裝配時螺釘要涂潤滑油，以便于下次拆卸。
裝配順序
(1) 將進水段裝在機座上，用螺栓與機座連接牢固。
(2) 在泵軸上裝配進水側軸套，在軸套上暫時穿上水封環，填料壓蓋，擋水圈及左軸承內端蓋，并裝上左滾動軸承，在軸承上抹上潤滑脂。
(3) 將泵軸自左至右串入進水段。
(4) 將左軸承體與滾動軸承裝配好，并將左軸承體與出水段用螺栓連接
(5) 將左軸承內外端蓋用螺栓連接緊固。
(6) 將***級葉輪連其大口環及軸上鍵一并裝好。
(7) 將***級中段連同導翼，小口環一并裝好，中段是靠止口定心的，為了防止泄漏加強密封，應在止口加一層紙墊，為了中段的穩定，可暫時在中段的下面墊一木楔( 木楔應成對) 或其它墊塊。
(8) 依次裝配其它葉輪及中段。
(9) ***后一級導翼是裝在出水段上，安裝出水段。串上各拉緊螺栓并均勻拉緊，使進水段、出水段及各中段緊緊連成一體，然后將出水段用螺栓與機座連接牢固。此時可將中段下面的木楔墊或其它墊塊撤除。
(10) 裝好平衡環，平衡環是用螺釘固定在出水段上。
(11) 先在泵軸上暫時裝配假軸套 (與平衡盤等長) ，在裝上尾部軸套，滾動軸承，并將軸端鎖緊螺母鎖緊。
(12) 檢查轉子的軸向串動量，先將轉子向左移到頭，在軸套上作一記號(以對準某一定子位置) 。然后將轉子向右移到頭，再在軸套上作一記號，兩記號的距離，即為未裝平衡盤時的軸向串動量。
(13) 卸掉鎖緊螺母，退出尾部軸套及假軸套，裝上平衡盤，尾部軸套，右滾動軸承及鎖緊螺母。
(14) 檢查軸向串動量，以平衡盤與平衡環接觸為基準。在軸套上作一記號，撥動轉子向右到頭再作一記號，兩記號的距離，即為已裝平衡盤時的軸向串動量。
(15) 卸下右滾動軸承及鎖緊螺母，裝配尾蓋，并在尾部軸套穿上填料壓蓋、檔水圈、軸承內端蓋。
(16) 裝上右滾動軸承，抹好潤滑脂，擰緊鎖緊螺母。
(17) 裝配右軸承體，注意裝配好滾動軸承。
(18) 右滾動軸承的內、外端蓋用螺栓連接均勻緊固。
(19) 搬動轉子，應轉動輕快靈活。
(20) 將進水側及出水側填料裝置裝好，并將填料壓蓋給上，在裝配進水側填料裝置時應注意水封環的位置，必須與水封水管對正。
===============================================================
北塘潛水清水泵型號參數is125-100-200C質量保障當用戶在使用壓濾機一些時間以后,保養與維護就要提到日程上來,如何正確對壓濾機進行保養和故障排除就變的非常關鍵,以下我總結的一些方法,以供大家參考:保養-壓濾機在使用過程中的保養非常重要，需要對配合部位和傳動部位進行潤滑和保養，尤其是自動控制系統的反饋信號位置(電接點壓力表及行程開關等)和液壓系統液壓元件動作的準確性和可靠性必須得到保證，這樣才能保持正常工作，為此應做到以下幾點：1.1隨時仔細檢查各連接處是否牢固，各零部件使用是否良好，發現異常情況要及時通知維修人員進行檢修。拉板小車、鏈輪鏈條、軸承、活塞桿等零件要定期進行檢查，使各配合部件保持清潔，潤滑性能良液壓式壓濾機使用說明書好，以保證動作靈活，對拉板小車的同步性和鏈條的懸垂度要及時調整。電控系統要定期進行絕緣性和可靠性試驗，發現由電器元件引起的動作準確度差、不靈活等情況，要及時修理或更換。液壓系統的保養，主要是對液壓元件及各接口處密封性的檢查和維護。經常檢查濾板的密封面，以保證其光潔、干凈；壓緊前，要對濾布進行仔細檢查，保證其無折疊、無破損、無夾渣，使其平整完好，以保證過濾效果；同時要經常沖洗濾布，保證濾布的過濾性能。
北塘潛水清水泵型號參數is125-100-200C質量保障國外標準中，如API6、BS1873中對Cr13型密封面的硬度要求為小HB25硬度差至少HB5，材料牌號為ASTMA182F6a。對于大口徑閥門其密封面往往采用堆焊下面介紹幾種堆焊焊條。D57符合GBEDCr-A1-15堆焊金屬為1鉻13半鐵素體高鉻鋼。焊層有空淬特性，一般不需熱處理，硬度均勻，亦可在75～8℃退火軟化。當加熱至9～1℃空冷或油淬后可重新硬化。焊前須將工件預熱至3℃以上（也有資料介紹不需預熱《閥門堆焊技術》），焊后空冷HRC4。
北塘潛水清水泵型號參數is125-100-200C質量保障同時可以測試電機的電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率、溫升、噪音、振動等。主要測試項目：絕緣電阻測定：線圈與外殼之間的絕緣程度。直流電阻測定：冷態繞組阻值及熱敏電阻測試，采用四端法確保測試精度。工頻耐壓試驗：測試三相繞組對地耐壓及熱敏電阻對繞組耐壓。匝間耐壓試驗：對三相繞組絕緣程度測試，判斷繞組之間絕緣程度。空載試驗（空載特性曲線繪制）：電機空載的特性曲線，轉速、損耗、功率、電流。
北塘潛水清水泵型號參數is125-100-200C質量保障如果壓縮機的排氣旁通口一直有氣體排出，或者還會帶出（噴出）潤滑油，足以說明該壓縮機的壓縮性能差，氣閥的氣密性不嚴，氣缸的運轉部位及油環的磨損間隙過大。需進行修理。這是檢驗壓縮機的壓縮效率及氣密性試驗的基本、簡單、實用的一種方法。此外，應經?；蚨ㄆ谶M(jìn)行系統的放油和放空氣操作，以提高換熱器的熱交換性能及制冷效果。由于冷凍油有較大的粘度，通常被吸附在管路或容器的內表面，形成油膜層。特別是在低壓側（膨脹閥出口至壓縮機進口），由于溫度低，油的粘度則更大，形成的油膜層當然也更大，這樣就增加了熱交換器（蒸發器和冷凝器）的熱阻，影響傳熱性能，降低了制冷效果。
