一、性能參數
該泵性能范圍（按設計點計）：
轉速：2900r/min和1450r/min
進口直徑：50～mm
流量：6.3～400m3/n
揚程：5～125m

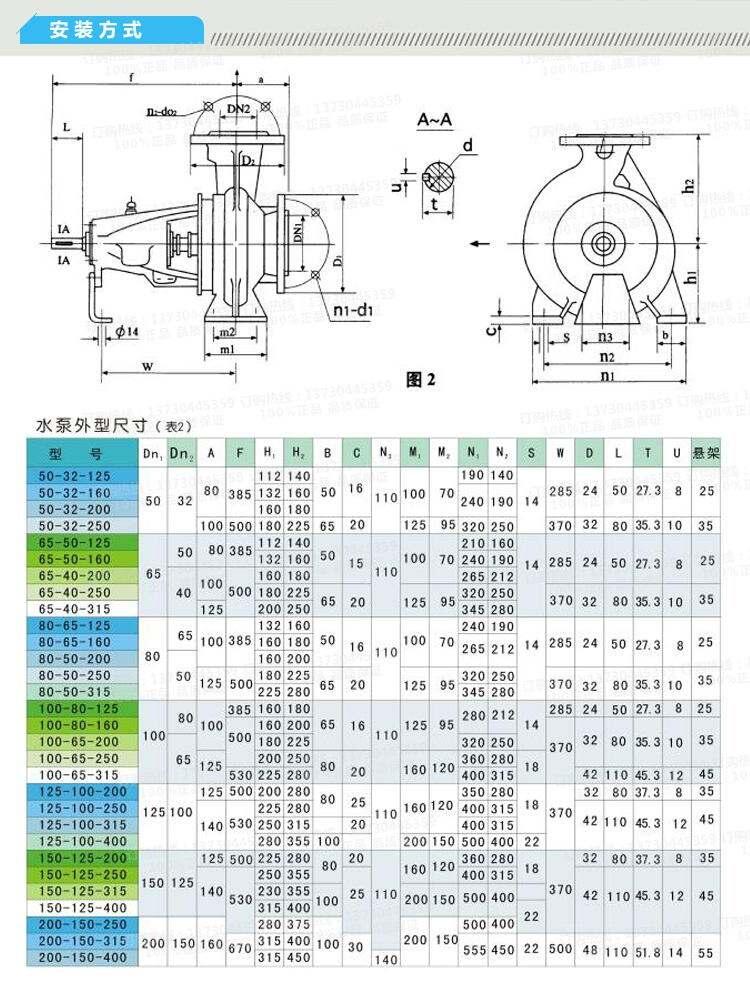

該泵系列型譜及主要性能參數見性能表和性能圖。
二、產品概述：工作溫度：80℃
IS型泵的 泵體和泵蓋是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路和電動機，即可退出轉子部件進行維修。
泵的殼體（即泵體泵蓋）構成泵的工作室，葉輪、軸和軸套等為泵的轉子部件。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和部分軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。
部分自吸泵型號參數：型號：25ZX3-32流量:3m3/h揚程:32m吸程:5m轉速:2900r/min電機功率:1.5kw型號：50ZX15-40流量:15m3/h揚程:40m吸程:5m轉速:2900r/min電機功率:4kw型號：50ZX20-75流量:20m3/h揚程:75m吸程:4.5m轉速:2900r/min電機功率:11kw型號：80ZX40-22流量:40m3/h揚程:22m吸程:4.5m轉速:2900r/min電機功率:5.5kw型號：100ZX100-65流量:100m3/h揚程:65m吸程:4m轉速:2900r/min電機功率:30kw型號：250ZX550-32流量:550m3/h揚程:32m吸程:4m轉速:1450r/min電機功率:75kw
清水泵的裝配
裝配
裝配是檢修過程中的一個重要環節，關系到泵的維修質量，必須加以重視并正確確定裝配程序。
準備工作
裝配前，進水段要裝好密封環，中段要裝好密封環，導翼及翼套，出水段要裝好導翼，平衡套及平衡環，在裝配時螺釘要涂潤滑油，以便于下次拆卸。
裝配順序
(1) 將進水段裝在機座上，用螺栓與機座連接牢固。
(2) 在泵軸上裝配進水側軸套，在軸套上暫時穿上水封環，填料壓蓋，擋水圈及左軸承內端蓋，并裝上左滾動軸承，在軸承上抹上潤滑脂。
(3) 將泵軸自左至右串入進水段。
(4) 將左軸承體與滾動軸承裝配好，并將左軸承體與出水段用螺栓連接
(5) 將左軸承內外端蓋用螺栓連接緊固。
(6) 將***級葉輪連其大口環及軸上鍵一并裝好。
(7) 將***級中段連同導翼，小口環一并裝好，中段是靠止口定心的，為了防止泄漏加強密封，應在止口加一層紙墊，為了中段的穩定，可暫時在中段的下面墊一木楔( 木楔應成對) 或其它墊塊。
(8) 依次裝配其它葉輪及中段。
(9) ***后一級導翼是裝在出水段上，安裝出水段。串上各拉緊螺栓并均勻拉緊，使進水段、出水段及各中段緊緊連成一體，然后將出水段用螺栓與機座連接牢固。此時可將中段下面的木楔墊或其它墊塊撤除。
(10) 裝好平衡環，平衡環是用螺釘固定在出水段上。
(11) 先在泵軸上暫時裝配假軸套 (與平衡盤等長) ，在裝上尾部軸套，滾動軸承，并將軸端鎖緊螺母鎖緊。
(12) 檢查轉子的軸向串動量，先將轉子向左移到頭，在軸套上作一記號(以對準某一定子位置) 。然后將轉子向右移到頭，再在軸套上作一記號，兩記號的距離，即為未裝平衡盤時的軸向串動量。
(13) 卸掉鎖緊螺母，退出尾部軸套及假軸套，裝上平衡盤，尾部軸套，右滾動軸承及鎖緊螺母。
(14) 檢查軸向串動量，以平衡盤與平衡環接觸為基準。在軸套上作一記號，撥動轉子向右到頭再作一記號，兩記號的距離，即為已裝平衡盤時的軸向串動量。
(15) 卸下右滾動軸承及鎖緊螺母，裝配尾蓋，并在尾部軸套穿上填料壓蓋、檔水圈、軸承內端蓋。
(16) 裝上右滾動軸承，抹好潤滑脂，擰緊鎖緊螺母。
(17) 裝配右軸承體，注意裝配好滾動軸承。
(18) 右滾動軸承的內、外端蓋用螺栓連接均勻緊固。
(19) 搬動轉子，應轉動輕快靈活。
(20) 將進水側及出水側填料裝置裝好，并將填料壓蓋給上，在裝配進水側填料裝置時應注意水封環的位置，必須與水封水管對正。
===============================================================
