一、性能參數
該泵性能范圍（按設計點計）：
轉速：2900r/min和1450r/min
進口直徑：50～mm
流量：6.3～400m3/n
揚程：5～125m
該泵系列型譜及主要性能參數見性能表和性能圖。
二、產品概述：工作溫度：80℃

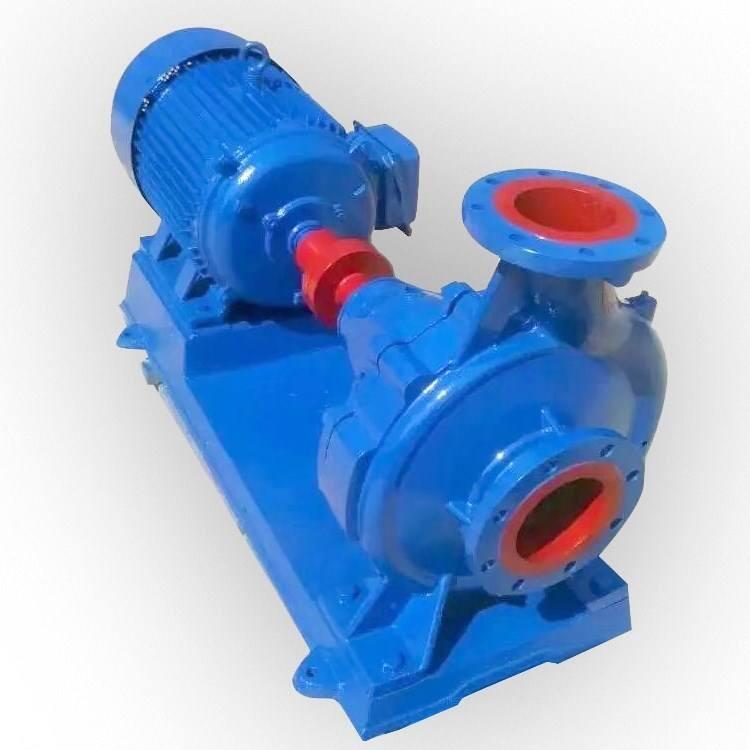

IS型泵的 泵體和泵蓋是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路和電動機，即可退出轉子部件進行維修。
泵的殼體（即泵體泵蓋）構成泵的工作室，葉輪、軸和軸套等為泵的轉子部件。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和部分軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。
部分自吸泵型號參數：型號：25ZX3-32流量:3m3/h揚程:32m吸程:5m轉速:2900r/min電機功率:1.5kw型號：50ZX15-40流量:15m3/h揚程:40m吸程:5m轉速:2900r/min電機功率:4kw型號：50ZX20-75流量:20m3/h揚程:75m吸程:4.5m轉速:2900r/min電機功率:11kw型號：80ZX40-22流量:40m3/h揚程:22m吸程:4.5m轉速:2900r/min電機功率:5.5kw型號：100ZX100-65流量:100m3/h揚程:65m吸程:4m轉速:2900r/min電機功率:30kw型號：250ZX550-32流量:550m3/h揚程:32m吸程:4m轉速:1450r/min電機功率:75kw
清水泵的裝配
裝配
裝配是檢修過程中的一個重要環節，關系到泵的維修質量，必須加以重視并正確確定裝配程序。
準備工作
裝配前，進水段要裝好密封環，中段要裝好密封環，導翼及翼套，出水段要裝好導翼，平衡套及平衡環，在裝配時螺釘要涂潤滑油，以便于下次拆卸。
裝配順序
(1) 將進水段裝在機座上，用螺栓與機座連接牢固。
(2) 在泵軸上裝配進水側軸套，在軸套上暫時穿上水封環，填料壓蓋，擋水圈及左軸承內端蓋，并裝上左滾動軸承，在軸承上抹上潤滑脂。
(3) 將泵軸自左至右串入進水段。
(4) 將左軸承體與滾動軸承裝配好，并將左軸承體與出水段用螺栓連接
(5) 將左軸承內外端蓋用螺栓連接緊固。
(6) 將***級葉輪連其大口環及軸上鍵一并裝好。
(7) 將***級中段連同導翼，小口環一并裝好，中段是靠止口定心的，為了防止泄漏加強密封，應在止口加一層紙墊，為了中段的穩定，可暫時在中段的下面墊一木楔( 木楔應成對) 或其它墊塊。
(8) 依次裝配其它葉輪及中段。
(9) ***后一級導翼是裝在出水段上，安裝出水段。串上各拉緊螺栓并均勻拉緊，使進水段、出水段及各中段緊緊連成一體，然后將出水段用螺栓與機座連接牢固。此時可將中段下面的木楔墊或其它墊塊撤除。
(10) 裝好平衡環，平衡環是用螺釘固定在出水段上。
(11) 先在泵軸上暫時裝配假軸套 (與平衡盤等長) ，在裝上尾部軸套，滾動軸承，并將軸端鎖緊螺母鎖緊。
(12) 檢查轉子的軸向串動量，先將轉子向左移到頭，在軸套上作一記號(以對準某一定子位置) 。然后將轉子向右移到頭，再在軸套上作一記號，兩記號的距離，即為未裝平衡盤時的軸向串動量。
(13) 卸掉鎖緊螺母，退出尾部軸套及假軸套，裝上平衡盤，尾部軸套，右滾動軸承及鎖緊螺母。
(14) 檢查軸向串動量，以平衡盤與平衡環接觸為基準。在軸套上作一記號，撥動轉子向右到頭再作一記號，兩記號的距離，即為已裝平衡盤時的軸向串動量。
(15) 卸下右滾動軸承及鎖緊螺母，裝配尾蓋，并在尾部軸套穿上填料壓蓋、檔水圈、軸承內端蓋。
(16) 裝上右滾動軸承，抹好潤滑脂，擰緊鎖緊螺母。
(17) 裝配右軸承體，注意裝配好滾動軸承。
(18) 右滾動軸承的內、外端蓋用螺栓連接均勻緊固。
(19) 搬動轉子，應轉動輕快靈活。
(20) 將進水側及出水側填料裝置裝好，并將填料壓蓋給上，在裝配進水側填料裝置時應注意水封環的位置，必須與水封水管對正。
===============================================================
潛江離心式清水泵價格,圖片is65-40-200c質量保障與潛水泵相連的變壓器的安裝事項1.基本原理變壓器室用電磁感應原理，將用戶電壓，頻率，相數變成潛水泵所需電壓，頻率，相數的專用設備。安裝前的變壓器的地面布局及設置變壓器應遠離井口及其他生產設施以符合地方的或用戶的規范安全規程的規定并留有適當?shù)目臻g，距離井口的小推薦距離為3m（1ft）。建議變壓器不要直接放置于控制柜的上方，以防變壓器漏水或發生其他問題。熔斷器必須位于每臺變壓器的初級側并位于從井位可以看見的視線范圍內。
潛江離心式清水泵價格,圖片is65-40-200c質量保障因?yàn)橐淮瘟谆囊淮胃街^差，二次磷化的二次附著力良好。提高防銹油的防銹性能。選擇5-4.1常溫脫水防銹油，脫水能力強(自動脫去工件表面的水分)，防銹能力好(可保持出口產品防銹期6個月)，油膜薄，光澤好(無油膩，不粘手)。改制掛具。原橫梁直徑過大，減至7mm，增大了梁與內孔的間隙(4mm)，在磷化過程中增加抖動工件的次數，改善內孔的磷化效果。改進后的工藝流程：常溫預脫脂(1min)一中溫脫脂(7～8℃，5～1min)一水洗一除銹(1：l鹽酸，l～5min)一水洗一表調(5-1.9表調劑2～3g／L+Na2CO35～lg／L，pH9～l，3～5min，壓縮空氣攪拌)一磷化(7～8℃5min)一退膜(鹽酸溶液1～2min)一水洗一表調一二次磷化(1min)一水洗一防銹處理一浸脫水防銹油(3～5min，抖動工件)一瀝干一無水壓縮空氣吹干一后續加工(清潔內孔)。
潛江離心式清水泵價格,圖片is65-40-200c質量保障在選擇NSK進口軸承時，往往偏于只考慮NSK軸承疲勞壽命，有關由潤滑脂老化而發生的潤滑脂壽命、磨損、噪音等也需要充分研究。再者，根據不同的用途，有必要選擇對精度、游隙、保持架結構、潤滑脂等等要求，作特別設計的NSK進口軸承。這里說明一下，選擇NSK軸承并沒有一定的順序、規則，優先應考慮的是對軸承所要求的條件、性能、有關系的事項，尤為實際。在選擇用于新機械、特殊使用條件、特殊環境條件的NSK軸承時，可以與鼎諾技術人員聯系。
潛江離心式清水泵價格,圖片is65-40-200c質量保障壓縮空氣不符.4.6Mpa時，必須給予調整，否則，過低的壓力將影響捆扎質量，過高的壓力會使機器磨損過快。注油器，油水分離器每使用三個月應用煤油清洗一次，并每天清除油水分離器中的積水。摩擦輪與墊輪之間的間隙就在.5-.7mm之間，否則應予以調整，并及時清除摩擦輪上的積屑及臟物。由于長期中零件的磨損，環境的污染，潤滑不良，可能會出現故障，因此及是發現故障、及時排除很重要，下列的檢查及維修，使用通用工具都能解決，能掌握以下的技術將不會因小故障而造成停產、停工機時失去寶貴的時間和求助于生產廠家。
【軟水設備工作原理及日常運作：】軟水機在控制頭那位置有一個入水口，一個出水口。將入水口接在水表后面，總出水口，這樣，流出來的水就全部是軟化過的水了，所有生活用水都解決了。軟水機罐子里面裝的是樹脂，透明黃色小顆粒。軟水機就是靠樹脂去吸附水中的鈣美離子(水堿)，當樹脂達到一定飽和度的時候要靠濃鹽水將水中的鈣鎂離子置換出去，恢復樹脂的吸附功能(這個就叫再生)，再生的時候是需要無碘鹽的，平時正常運行的時候沒有廢水，一個月鹽錢大約需要1塊錢左右，全自動的軟水機一個月多耗電3度后主管道上，安裝在廚柜內或用戶位置。
