一、性能參數
該泵性能范圍（按設計點計）：
轉速：2900r/min和1450r/min
進口直徑：50～mm
流量：6.3～400m3/n
揚程：5～125m

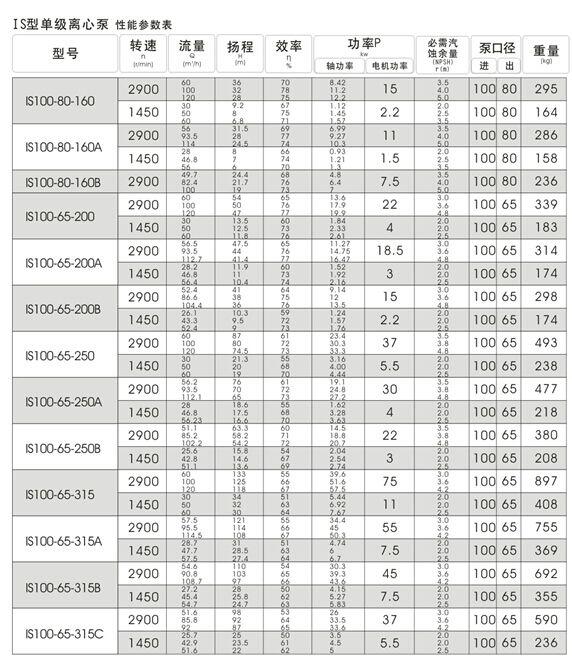

該泵系列型譜及主要性能參數見性能表和性能圖。
二、產品概述：工作溫度：80℃
IS型泵的 泵體和泵蓋是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體、吸入管路、排出管路和電動機，即可退出轉子部件進行維修。
泵的殼體（即泵體泵蓋）構成泵的工作室，葉輪、軸和軸套等為泵的轉子部件。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和部分軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。由于有些泵的軸向力不大，葉輪背面未設密封環和平衡孔。
部分自吸泵型號參數：型號：25ZX3-32流量:3m3/h揚程:32m吸程:5m轉速:2900r/min電機功率:1.5kw型號：50ZX15-40流量:15m3/h揚程:40m吸程:5m轉速:2900r/min電機功率:4kw型號：50ZX20-75流量:20m3/h揚程:75m吸程:4.5m轉速:2900r/min電機功率:11kw型號：80ZX40-22流量:40m3/h揚程:22m吸程:4.5m轉速:2900r/min電機功率:5.5kw型號：100ZX100-65流量:100m3/h揚程:65m吸程:4m轉速:2900r/min電機功率:30kw型號：250ZX550-32流量:550m3/h揚程:32m吸程:4m轉速:1450r/min電機功率:75kw
清水泵的裝配
裝配
裝配是檢修過程中的一個重要環節，關系到泵的維修質量，必須加以重視并正確確定裝配程序。
準備工作
裝配前，進水段要裝好密封環，中段要裝好密封環，導翼及翼套，出水段要裝好導翼，平衡套及平衡環，在裝配時螺釘要涂潤滑油，以便于下次拆卸。
裝配順序
(1) 將進水段裝在機座上，用螺栓與機座連接牢固。
(2) 在泵軸上裝配進水側軸套，在軸套上暫時穿上水封環，填料壓蓋，擋水圈及左軸承內端蓋，并裝上左滾動軸承，在軸承上抹上潤滑脂。
(3) 將泵軸自左至右串入進水段。
(4) 將左軸承體與滾動軸承裝配好，并將左軸承體與出水段用螺栓連接
(5) 將左軸承內外端蓋用螺栓連接緊固。
(6) 將***級葉輪連其大口環及軸上鍵一并裝好。
(7) 將***級中段連同導翼，小口環一并裝好，中段是靠止口定心的，為了防止泄漏加強密封，應在止口加一層紙墊，為了中段的穩定，可暫時在中段的下面墊一木楔( 木楔應成對) 或其它墊塊。
(8) 依次裝配其它葉輪及中段。
(9) ***后一級導翼是裝在出水段上，安裝出水段。串上各拉緊螺栓并均勻拉緊，使進水段、出水段及各中段緊緊連成一體，然后將出水段用螺栓與機座連接牢固。此時可將中段下面的木楔墊或其它墊塊撤除。
(10) 裝好平衡環，平衡環是用螺釘固定在出水段上。
(11) 先在泵軸上暫時裝配假軸套 (與平衡盤等長) ，在裝上尾部軸套，滾動軸承，并將軸端鎖緊螺母鎖緊。
(12) 檢查轉子的軸向串動量，先將轉子向左移到頭，在軸套上作一記號(以對準某一定子位置) 。然后將轉子向右移到頭，再在軸套上作一記號，兩記號的距離，即為未裝平衡盤時的軸向串動量。
(13) 卸掉鎖緊螺母，退出尾部軸套及假軸套，裝上平衡盤，尾部軸套，右滾動軸承及鎖緊螺母。
(14) 檢查軸向串動量，以平衡盤與平衡環接觸為基準。在軸套上作一記號，撥動轉子向右到頭再作一記號，兩記號的距離，即為已裝平衡盤時的軸向串動量。
(15) 卸下右滾動軸承及鎖緊螺母，裝配尾蓋，并在尾部軸套穿上填料壓蓋、檔水圈、軸承內端蓋。
(16) 裝上右滾動軸承，抹好潤滑脂，擰緊鎖緊螺母。
(17) 裝配右軸承體，注意裝配好滾動軸承。
(18) 右滾動軸承的內、外端蓋用螺栓連接均勻緊固。
(19) 搬動轉子，應轉動輕快靈活。
(20) 將進水側及出水側填料裝置裝好，并將填料壓蓋給上，在裝配進水側填料裝置時應注意水封環的位置，必須與水封水管對正。
===============================================================
大理清水泵型號及參數2.5寸IS80-65-160揚程一方面，我國大型公共建筑能耗巨大，另一方面，我們也缺乏直接數據為決策的提供基礎和參考。住房和城鄉建設部建科[28]114號文（28-6-24）《關于印發辦公建筑和大型公共建筑能耗監測系統建設相關技術導則的通知》實施，對于能耗監測系統作了具體規范。必須建立大型公共建筑能耗監測平臺，對全國重點城市重點建筑能耗進行實時監測，并通過能耗統計、能源審計、能效公示、用能定額和超定額加價等制度，促使辦公建筑和大型公共建筑提高節能運行管理水平，為政策的制定和決策提供參考。筑節能工作的主要任務2.1采暖能耗我國絕大部分建筑采用集中供熱采暖。其中城市熱網供熱面積已達1億平米，其它為各種不同規模鍋爐房集中供熱。建筑采暖節能的途徑依其綜合節能效果排序分別為：1）通過改善調節、計量收費與供熱體制的改革，大幅度降低過度供熱現象，使采暖能耗降低2％以上；發揮我國大型城市熱網作用，充分挖掘熱電聯產熱源的能力，適當擴充熱電聯產熱源容量，并利用散布于城區的燃?xì)忮仩t充當城市熱網的調峰熱源，這樣把城市熱網的供熱范圍提高到2億平米，可使采暖熱源能源消耗降低1％；通過并入城市熱網或煤改氣，替換小型低效燃煤鍋爐。
大理清水泵型號及參數2.5寸IS80-65-160揚程但為確保閥門注脂效果，有時需開啟或關閉閥門，對潤滑效果進行檢查，確認閥門閥球或閘板表面潤滑均勻。第注脂時，要注意閥體排污和絲堵泄壓?jiǎn)栴}。閥門打壓試驗后，密封腔閥腔內氣體和水分因環境溫度升高而升壓，注脂時要先進行排污泄壓，以利于注脂工作的順利進行。注脂后密封腔內的空氣和水分被充分置換出來。及時泄掉閥腔壓力，也保障了閥門使用安全。注脂結束后，一定要擰緊排污和泄壓絲堵，以防意外發生。第注脂時，要注意出脂均勻的問題。
大理清水泵型號及參數2.5寸IS80-65-160揚程因?yàn)楸狈降亩緶夭詈艽?，?duì)于如此大的溫差不銹鋼外殼如何應對？由于機箱機柜采用不銹鋼材質具有較大的伸縮性能。在較低溫度下我們的復合材料也能夠承受住極端的溫度。那么是什么樣的性能讓不銹鋼機箱機柜可以面對如此大的溫差？由于不銹鋼外殼現行熱膨脹系數讓復合材料完全可以抵抗極端的溫差，同時保證了機箱機柜的結構完整性。一般材料在熱塑性下對暴露在外的紫外線和溫度會變形和降解，而我們的機箱機柜則會很好的工作也不會發生化學反應。
大理清水泵型號及參數2.5寸IS80-65-160揚程如旋片處于垂充位置時，則把泵腔分成二部分(即吸氣空間和排氣空間).但不管旋片處于什么位置，它始終把進氣門和排氣口分開。排氣閥浸在油里的目的是防止大氣返流進入泵內。為了防止電源突然停電泵油返流入真空容器內，在進氣口管道上安裝一個電磁閥，一旦停電，電滋閥隨把通道堵死，開泵抽氣時，電磁閥吸上，通道打開。單級旋片式真空泵工作原理當轉子在定子內旋轉時，吸氣空間的容積逐漸增大而把被抽空問中氣沐吸入吸氣空間。
，在粗碎、中碎和細碎的三段開路粉碎過程中，根據生產要求的終產品粒度，手動（或自動）設定細碎機的排礦口尺寸，通過煤矸石粉碎機負荷定值控制系統，調整細碎機的給礦量，即中碎機的排礦量，使細碎機維持在滿負荷狀態下行；中碎機負荷定值控制系統，則根據細碎機負荷值（或給礦量要求值）和中碎機負荷值，調整中碎機的排礦口或給礦量，使中碎機維持在滿負荷狀態運行，并使其排礦量按細碎系統要求改變，由此使細碎機也維持在滿負荷狀態運行；中碎機的給礦量是煤矸石粉碎機的排礦量，該系統則通過調整粗碎機給礦量來改變中碎機的給礦量，實現中碎機負荷定值控制。
