| 是否有現貨： | 是 | 形狀： | 環形 |
| 性質： | 密封 | 材質： | 金屬 |
| 品牌： | 卓瑞密封 | 截面形狀： | O型 |
| 作用： | 固定密封 | 適用范圍： | 泵 |
| 厚度： | 3.2mm 4.5mm | 使用溫度： | 950 |
| 使用壓力： | 2500LB | 型號： | ZR-SW700 |
| 規格： | 1/2" DN15 | 商標： | SINSTON |
| 包裝： | 木箱或紙箱 | HG20610： | DN15--DN600 |
| ASME B16.20： | 1/2"-24" | 產量： | 5000000 |

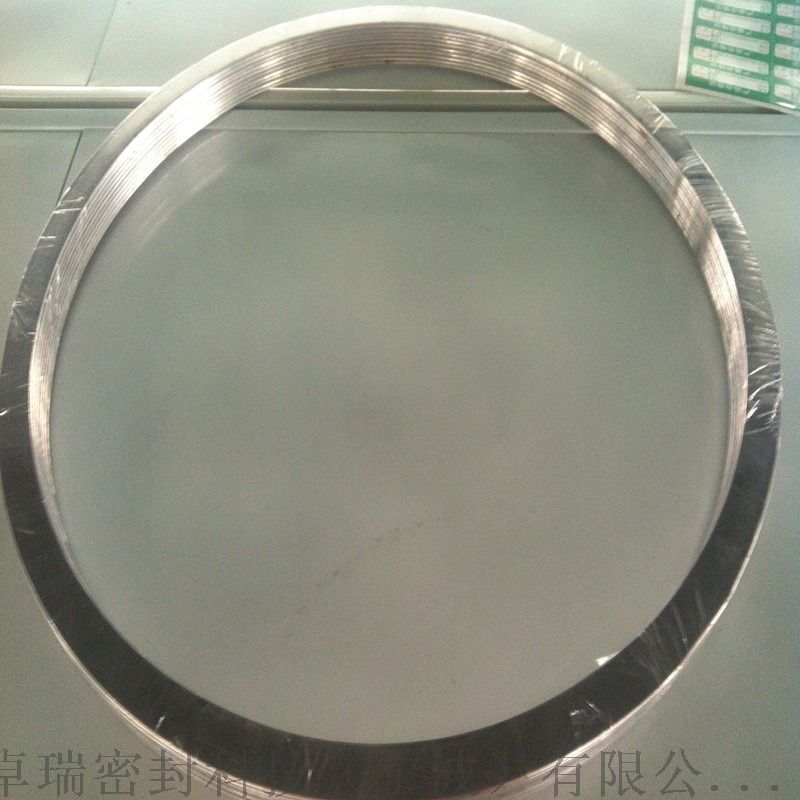

名稱：廠家直銷基本型金屬纏繞墊片
型號：SINSTON ZR-SW700
簡單介紹：金屬纏繞墊片由V形或W形不銹鋼帶和非金屬填充料疊合，螺旋卷繞，始末端點焊而成。具有良好的壓縮回彈性，適用于溫度、壓力交變劇烈的密封部位，是管道、閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封元件。廣泛應用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
產品標準： 我們能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等標準生產。或者由用戶具體注明要求。如墊片用在換熱器上且?guī)в薪顥l時。
用途
回彈性 的金屬纏繞墊片能夠?qū)艿老到y(tǒng)的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：
金屬纏繞墊片采用 SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性 的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其 壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
纏繞墊片應用范圍：
石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
金屬纏繞墊片的種類：
種類斷面形式代號厚度基本型纏繞墊片 A3.24.5帶內環纏繞墊片 B 4.5帶外環纏繞墊片 C 4.5帶內外環纏?繞墊片 D 4.5
表用于對內環及纏繞金屬的材質選擇:
商品名
AISI
硬度(HB/HV)
溫度(°C)
不銹鋼 304
304
130~180
-250~+550
不銹鋼 316
316
130~180
-100~+550
不銹鋼 316L
316L
130~190
-100~+550
外環通常由經防腐蝕處理的碳鋼組成。
法蘭種類及纏繞墊片形式:
法蘭種類纏繞墊片形狀平面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片凸面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片凹凸法蘭基本型纏繞墊片僅帶內環纏繞墊片槽法蘭基本型纏繞墊片僅帶內環纏繞墊片平面和凹槽法蘭基本型纏繞墊片僅帶內環纏繞墊片纏繞墊片厚度公差:
項目厚度公差墊片厚度4.5, 3.2+0.2
訂貨須知：金屬纏繞墊在訂貨時需注明以下參數，范例：
1、金屬纏繞墊的類型：A B C D
2、法蘭標準：ASME B16.20
3、管路通徑、壓力等級：2" 150Lbs
4、材料種類：內環 SS316 ；金屬纏繞帶 SS316；填料帶：石墨；外環：碳鋼
※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。
?
