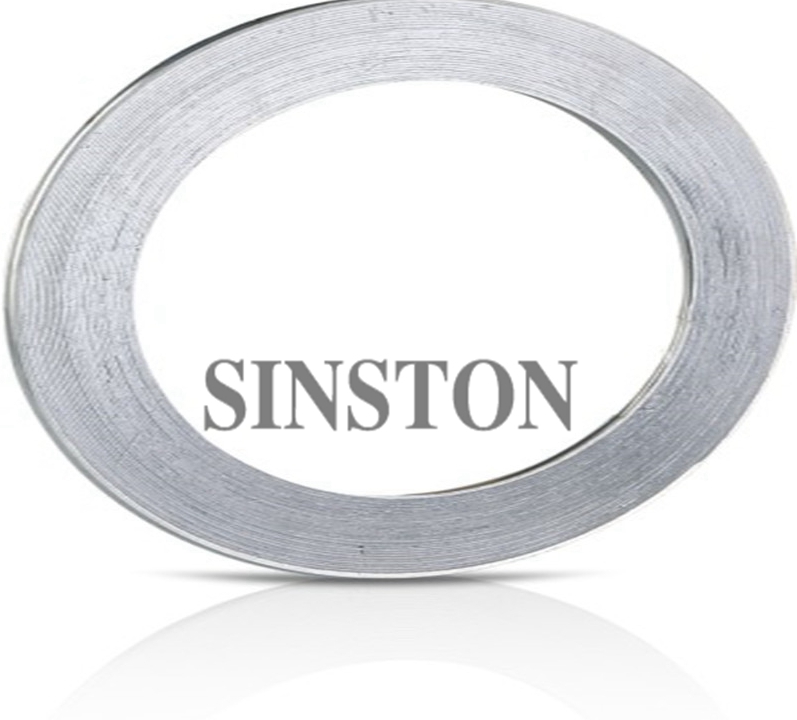

金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性 墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其 壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。
|
填充料
|
鋼帶
|
內環
|
外環
|
|
石棉纏繞
|
SUS 304
|
碳鋼
|
碳鋼
|
|
石墨纏繞
|
SUS 316
|
SUS 304
|
SUS 304
|
|
四氟纏繞
|
SUS 316L
|
SUS 316
|
SUS 316
|
|
SUS 316L
|
SUS 316L
|
|
填充料
|
溫 度(°C)
|
操作壓力(kg/cm2)
|
|
石墨纏繞
|
-200~550
|
250
|
|
石棉纏繞
|
-150~450
|
100
|
|
四氟纏繞
|
240~260
|
100
|
|
商品名
|
AISI
|
硬度(HB/HV)
|
溫度(°C)
|
|
不銹鋼 304
|
304
|
130~180
|
-250~+550
|
|
不銹鋼 316
|
316
|
130~180
|
-100~+550
|
|
不銹鋼 316L
|
316L
|
130~190
|
-100~+550
|
