適用范圍：
· 交流電源防雷模塊適用于配電室、配電柜、開關柜、交直流配電屏等系統的電源保護；
· 建筑物內有室外輸入的配電箱、建筑物層配電箱；
· 用于低壓( 220/380VAC)工業電網和民用電網；
· 在電力系統中， 主要用于自動化機房、變電站主控制室電源屏內三相電源輸入或輸出端。
性能特點：
· 通流容量大，殘壓低， 響應時間快；
· 漏電流及變化率??；
· 采用最新熱脫離技術，徹底避免火災；
· 采用特殊沖擊熔片，具有高可靠性；
· 自帶遠程告警干接點，便于遠程監控；
· 具有工作故障指示，遙信告警功能；
· 采用溫控保護電路，內置熱保護，短路故障自動脫離裝置；
· 3+1保護模式(L-N， N-PE)，特別適合電網差的地區使用；
· 采用標準模塊化設計， 安裝簡單，維護方便；
· 核心元件采用國際知名品牌，性能優異，工作穩定可靠；
· 可以實現凱文接線；結構嚴謹，安裝方便，維護簡單；
· 工藝考究，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作。
主要技術參數：
|

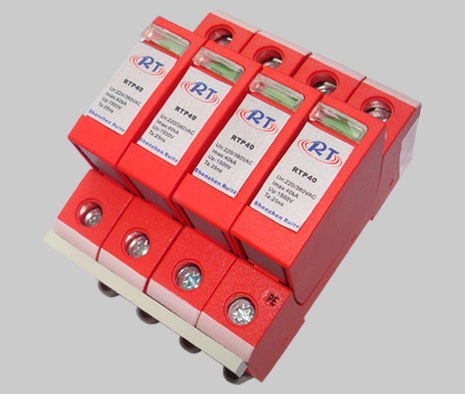

型號 |
RTP40-4P |
RTP40-4/N |
RTP40-2P |
RTP40-2/N |
|
標稱工作電壓Un |
220V/380V |
|
最大持續工作電壓Uc |
385V |
|
標稱放電電流
(In 8/20μs) |
20kA |
|
最大放電電流
(Imax 8/20μs) |
40kA |
|
保護模式 |
L1，L2，L3，N-PE |
L1，L2，L3-N
N-PE |
L，N-PE |
L-N N-PE |
|
保護水平Up
(8/20μs In) |
≤1500V |
|
響應時間 |
≤25ns |
|
外形尺寸 |
90* 72 * 69 |
90 * 36 * 69 |
|
接線線徑 |
16mm2 |
|
防護等級 |
IP20 |
|
安裝方式 |
35mm導軌安裝 |
|
工作環境 |
環境溫度：－40℃～＋85℃； 相對濕度：≤95%（25℃）；海拔≤3km |
