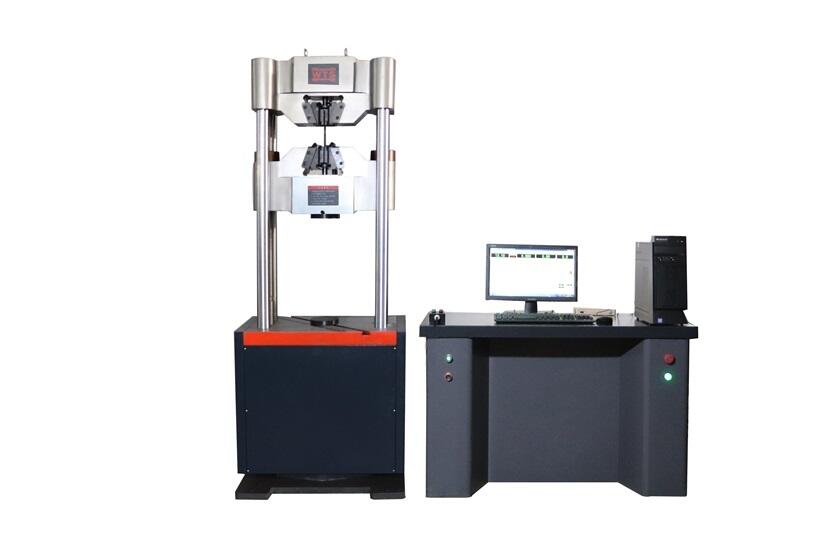

一、產品照片
二、產品用途
該試驗機主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗?？梢宰龃u抗折抗壓試驗，鋼筋的拉伸、壓縮、彎曲等，可實現等速率加荷、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間 可平滑轉換。適用于航空、航天材料檢測、工程質量檢測、大專院校、工礦企業、科研單位等領域。試驗操作和數據處理符合GB228.1-2010《室溫材料金屬拉伸試驗方法》，執行GB、ISO等多種試驗標準。
三、依據標準
該電液伺服萬能試驗機滿足國家標準GB/T 10802-2006、GB/T 10807-2006、GB/T10808-2006《金屬材料 室溫拉伸試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理?？梢苑嫌脩舻囊蠹疤峁┑臉?biāo)準。
四、產品功能特點：
1、主機
1.1主機結構結構緊湊、布局合理，與上置式相比在試驗空間不變的前提下大大降低了整機的高度。
1.2采用鏈條傳動方式。
1.3 獨特的絲杠間隙消除機構，保證了試驗加載的連續性。
1.4 獨立式液壓加緊機構保證了夾持系統的可靠性，試樣拉斷也不會脫落傷人，確保了試驗人員的安全。
2、測力系統
本機采用傳感器測力，液晶屏顯示力值，讀數直觀，精度高（國家標準一級精度），具有加荷速度跟蹤，超量程保護等功能。
五、主機配置：
1、主機、液壓油源各一臺；
2、送、回油閥各1件；
3、負荷傳感器；
4、位移傳感器一只（光電編碼器）；
5、油泵；
6、油泵電機；
7、減速電機；
8、電磁換向閥，兩個；
9、試驗機測量測量系統及液晶顯示器；
10、拉伸輔具一套；
11、壓縮輔具一套；
六、主要技術參數
|
主要型號 |
WAW-100、200、300DP |
WAW-600DP |
WAW-1000DP |
|
|
試驗力（kN） |
100、200、300 |
600 |
1000 |
|
|
力測量范圍 |
2%～100%FS（滿量程） |
|||
|
精度等級 |
1級 |
|||
|
力分辨率 |
400000碼，全程不分檔，分辨率不變 |
|||
|
變形測量范圍 |
2%～100%FS（滿量程） |
|||
|
變形示值準確度 |
±1% |
|||
|
變形分析率 |
2 |
|||
|
位移示值準確度 |
±1% |
|||
|
應力控制速度（Mpa/s） |
1～45 |
|||
|
應力控制速度（mm/s） |
0.001～0.5 |
|||
|
位移控制速度（mm/s） |
0.02～3 |
|||
|
下橫梁位置調節方式 |
鏈輪傳動 |
|||
|
試驗 |
拉伸空間 |
600 |
||
|
壓縮空間 |
550 |
|||
|
有效寬度 |
460 |
505 |
525 |
|
|
活塞行程 |
200 |
250 |
250 |
|
|
主機尺寸 |
740×500×1885 |
840×600×2050 |
900×640×2200 |
|
|
油源尺寸 |
1200×600×750 |
|||
|
圓試樣夾持直徑 |
Φ5～Φ32 |
Φ13～Φ40 |
Φ13～Φ50 |
|
|
扁試樣夾持厚度 |
15 |
30 |
30 |
|
|
電源總功率（kW） |
2.0 |
2.5 |
2.5 |
|
