一、工作原理

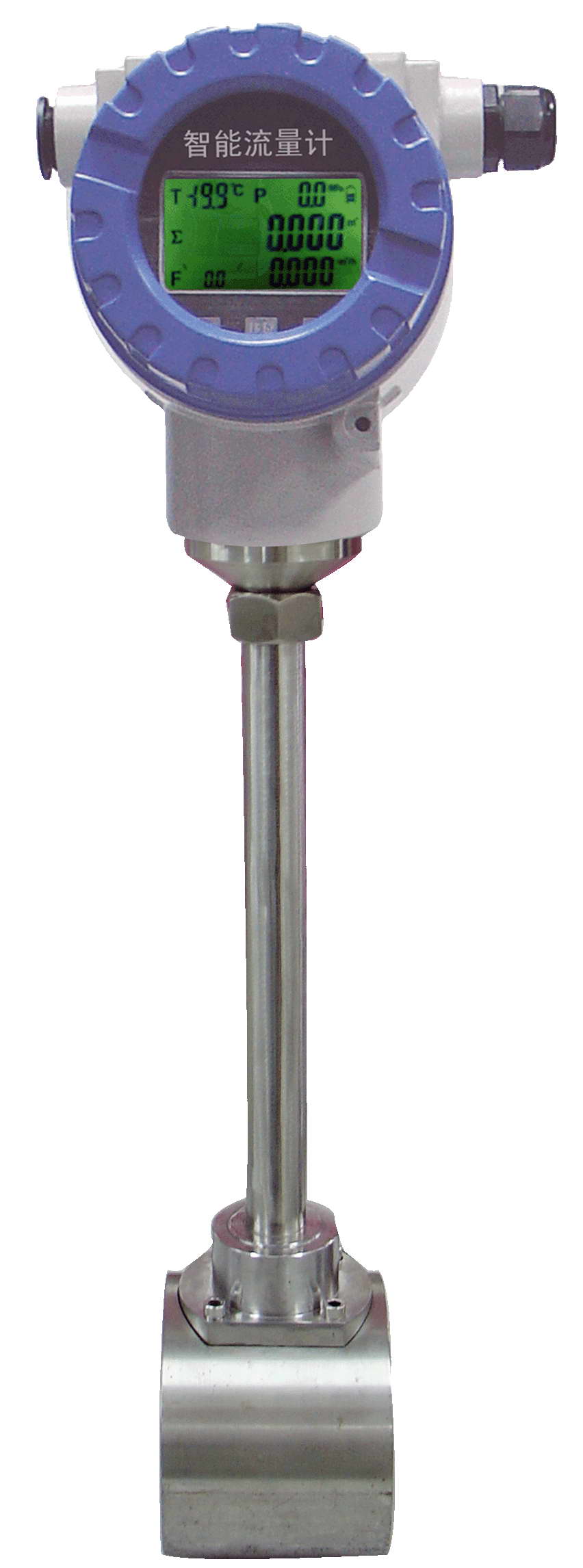

智能渦街流量計的基本原理是卡門渦街原理，即“渦等旋渦分離頻率與流速成正比”。
流量計流通本體直徑與儀表的公稱口徑基本相同，如圖一所示，流通本體內插入有一個近似為等腰三角形的柱體，柱體的軸線與被測介質流動方向垂直，底面迎向流體。
當被測介質流過柱體時，在柱體兩側交替產生旋渦，旋渦不斷產生和分離，在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明，旋渦分離的頻
率與柱側介質流速成正比。
F=Sr
式中：f——柱體側旋渦分離的頻率（Hz）
V——柱側流速（m/s） d——柱體迎流面寬度；
Sr——斯特勞哈爾數，是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數，Sr：0.17～0.18。
二、智能渦街流量計選型表
|
HCGB |
