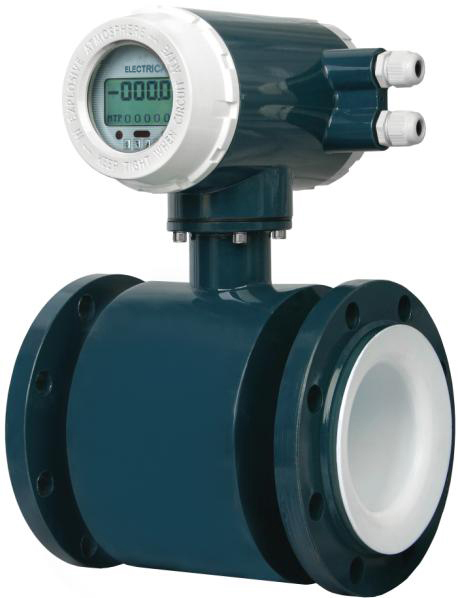

儀表型號 |
HC11型（執(zhí)行標準：JB/T9248-1999） |
|
精度等級 |
1級或0.5級 |
|
介質電導率 |
＞5μs/cm |
|
可測最低流速 |
0.1米/秒 |
|
可測最高流速 |
15米/秒 |
|
量程比 |
1:20，可按客戶要求訂制 |
|
顯示器 |
標配 |
|
信號輸出 |
脈沖/4-20mA（負載電阻0-750Ω） |
|
供電電源 |
220VAC,允差15%或+24VDC，紋波≤5% |
|
通訊接口 |
可選RS485 |
|
通訊協(xié)議 |
MODBUS、HART、Profibus等 |
|
測量管體（襯里）材質 |
氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料 |
|
測量元件（電極）材質 |
316L不銹鋼、鈦合金、哈氏合金、鉭合金、鉑銥合金、碳化鎢等 |
|
防爆等級 |
Exd[ia]qIICT5 |
|
防護等級 |
IP65，可選IP68 |
|
整機功耗 |
＜15W |
|
儀表通經(jīng) |
DN6-DN2000 |
|
安裝方式 |
法蘭安裝，可選法蘭夾持、螺紋連接 |
|
公稱壓力 |
1.6MPa或訂制 |
|
介質溫度 |
＜180℃ |
|
環(huán)境溫度 |
-30℃-60℃ |
|
常用流速-流量對照表流速（m/s）； 流量（m3/h） 口徑（mm） |
|
|
0.5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
10 |
0.14 |
0.28 |
0.57 |
0.85 |
1.1 |
1.4 |
1.7 |
2. |
2.3 |
2.5 |
2.8 |
|
15 |
0.32 |
0.64 |
1.3 |
1.9 |
2.5 |
3.2 |
3.8 |
4.5 |
5.1 |
5.7 |
6.3 |
|
20 |
0.57 |
1.1 |
2.3 |
3.4 |
4.5 |
5.7 |
6.8 |
7.9 |
9.0 |
10 |
11 |
|
25 |
0.88 |
1.8 |
3.5 |
5.3 |
7.1 |
8.8 |
11 |
12 |
14 |
16 |
17.6 |
|
32 |
1.4 |
2.9 |
5.8 |
8.7 |
12 |
14 |
17 |
20 |
23 |
26 |
28.9 |
|
40 |
2.3 |
4.5 |
9.0 |
14 |
18 |
23 |
27 |
32 |
