全集成 IP6806 是一款無線充電發射端控制SoC 芯片， 兼容WPC Qi v1.2.4 最新標準，支持 A11 或A11a 線圈，支持5W、蘋果7.5W、三星10W 充電。IP6806 通過 analog ping 檢測到無線接收器，并建立與接 收端之間的通信，則開始功率傳輸。IP6806 解碼 從接收器發送的通信數據包，然后用 PID 算法來
改變振蕩頻率從而調整線圈上的輸出功率。一旦 接收器上的電池充滿電時，IP6806 終止電力傳輸。
IP6806 片內集成全橋驅動電路和全橋功率 MOS，電壓&電流兩路 ASK 通訊解調模塊；方案
集成度高，可顯著降低方案尺寸和 BOM 成本。
特性
兼容WPC v1.2.4 標準
支持5~10W 多種應用
單獨5W 應用
快充充電器輸入5~10W 應用
輸入耐壓高達16V
集成 NMOS 全橋驅動和全橋功率 MOS
集成內部電壓/電流解調
支持 FOD 異物檢測功能
高靈敏靜態異物檢測
支持動態FOD 檢測
外接電阻調整FOD 參數
低靜態功耗和高效率
靜態電流10mA
實測系統充電效率高達79%
兼容NPO 電容和CBB 電容
針對供電能力不足的USB 電源有動態功率調整
功能（DPM）
支持低至5V 500mA 的充電器
輸入過壓，過流保護功能
支持快充輸入請求
最多可支持3 路LED 指示

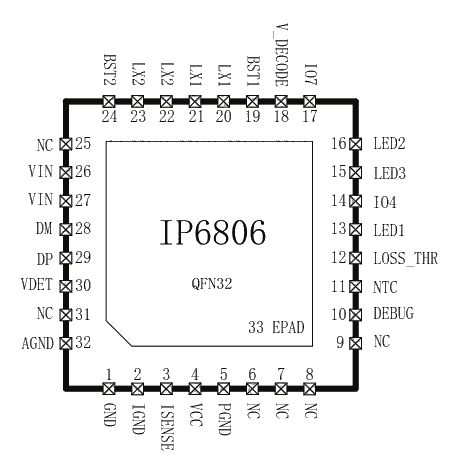

封裝 5 mm × 5 mm 0.5pitch QFN32
應用產品
背夾
無線充電底座
車載無線充電設備
