無線充方案：P6808 國內首款SOC無線充方案
IP6808 正式進入無線充電行業。近日我們獲悉，這款芯片通過了Qi v1.2.4認證，WPC無線充電聯盟官網注冊時間為7月10日，登記ID為3691。它支持10W快充，是一顆兼容WPC v1.2協議的7.5W/10W無線充電發射控制器。
英集芯IP6808是一款無線充電發射端SoC控制芯片，兼容WPC Qi v1.2.4最新標準，集成了符合最新WPC Qi V1.2.4規范的無線功率發射器設計所需的所有功能，支持5W、蘋果7.5W、三星10W。IP6808通過analog ping檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。IP6808解碼從接收器發送的通信數據包，然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。一旦接收器上的電池充滿電時，IP6808終止電力傳輸。此外，片內還集成全橋驅動電路，包括電壓和電流雙向ASK解調模塊，以及輸入過壓/電流保護和FOD模塊。
特性
兼容WPC v1.2.4 標準
支持5~10W 多種應用
單獨5W 應用
快充充電器輸入5~10W 應用
5V 充電器輸入5~10W 升壓應用
9V~15V 充電器輸入5~10W 降壓應用
輸入耐壓高達25V
集成NMOS 全橋驅動
集成內部電壓/電流解調 支持 FOD 異物檢測功能
高靈敏靜態異物檢測
支持動態FOD 檢測
FOD 參數可調
低靜態功耗和高效率 靜態電流4mA
實測系統充電效率高達79%
兼容NPO 電容和CBB 電容
支持成品固件在線升級
針對供電能力不足的USB 電源有動態功率調整
功能（DPM）
支持低至5V 500mA 的充電器
輸入過壓，過流保護功能
支持PD3.0 輸入請求
支持NTC
用于系統各狀態指示的2 路 LED

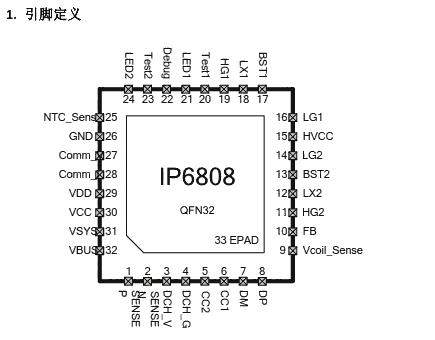

封裝 5 mm × 5 mm 0.5pitch QFN32
應用產品
背夾、無線充電底座
車載無線充電設備
