| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 江鈴 | 型號 | 程力牌CL5040XXH6BZX型救險車 |
| 加工定制 | 是 | 是否進口 | 否 |
| 認證 | CCC | 馬力 | 100-150馬力 |
| 整車尺寸 | 5995,2150,3060（mm） | 發動機型號 | JX4D30B6H |
| 百公里耗油 | 8L | 燃料種類 | 柴油 |
| 制動系統 | 后輪制動 | 噸位 | 10t-20t |
| 額定功率 | 85(kw) | 發動機排量 | 2892L |
| 排放標準 | 國六 | 驅動方式 | 前置前驅 |
| 整備質量 | 4365kg | 軸距 | 3360mm |
| 軸數 | 2 | 輪胎數 | 6 |
| 總質量 | 4495kg | 最高車速 | 100km/h |
| 接近角/離去角 | 21/9 | 前懸/后懸 | 980/1610 |
| 前輪距 | 1736 | 后輪距 | 1720 |
| 輪胎規格 | 195/75R16LT10PR | 額定成員數 | 3,2人 |
| 生產地址 | 湖北隨州 | ||
“程力牌 ”
CL5040XXH6BZX型救險車
一、整車描述
程力牌CL5040XXH6BZX型應急救險車，屬于專項作業車，是將發電機組安裝在具有隔音降
噪、防腐、防銹功能的廂體內，形成電站的形式，整合發電、排水設備并集成于二類汽車底
盤上的排水搶險移動泵站，可實現供電、排水、照明多功能作業。適應于全天候的野外露天
作業，具有整體性能穩定可靠、一體操作輕便實用、快速響應排水效率高、功能多樣組合便
利、用途廣泛性?xún)r(jià)比高等特點。
工程救險車專用裝置有:便攜式排水泵,用于應急供、排水作業主要應用于城市防汛、農
業抗旱、市政工程和應急排水；該車機動性強，真正實現了移動水泵站的概念，設備可滿足
緊急排水搶險的需要，并具備移動電源功能。改裝后的車輛已在國家gong信部車輛生產企業及
產品公告中發布為合格產品，符合現行國家專用汽車的相關要求，完全能夠按國家相關規定
合法上牌，且整車具有國家強制性產品認證證書（CCC）。
我公司針對綜合救險車設計制造的隔音降噪箱體、柴油機組、大流量排水泵、照明系統、
防雷系統、漏電保護系統和應急設施等組成的專用車輛，車廂采用一體式全封閉車箱，車箱
有隔音功能,車廂左右兩側安裝上鋁合金卷簾門，滿足機組設備運行散熱，靜音車廂采用精致
冷軋鋼板，網孔板多層結構組成，具有靜音、防塵、防雨、防震的復合功能。
大流量抽排水車采用先進技術的大流量排水泵，性能穩定可靠，普通的塑料袋、沙石、
編織袋、泥漿、毛發等雜物都不會影響泵的使用；采用電控液壓支腿，駐車過程能夠有效的
保護輪胎和板簧，確保車子在各種路況下能夠順利工作；全車顏色：工程黃，整車油漆涂層
符合QC/T484要求，漆膜均勻，無裂紋和脫落。
車輛外部按照國家標準安裝信號裝置：側標志燈、反光標志等。車輛內部設有明確的操
作規程及標識。
二、整車技術參數
程力牌CL5040XXH6BZX型救險車
【整車技術參數】
產品商標 程力牌 公告批次 387
產品名稱 救險車 產品型號 CL5040XXH6BZX
總質量(Kg) 4495 罐體容積(m3)
額定載質量(Kg) 外形尺寸 5995×2150×3060
整備質量(Kg) 4365 貨廂尺寸 ××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人) 2 鞍座最大載質量(Kg)
接近角/離去角(°) 17/11 前懸/后懸 1095/1540,1075/1560
軸荷(Kg) 1895/2600 zui高車速(Km/h) 100
備注 車廂頂部封閉,不可開啟。車輛主要專用裝置:發電機機組,遠距離輸電裝置,應急搶險搶修時必備
的光源,電源,氣源設備。左右側面及后下部防護均由裙板結構構成,側面下緣離地高度260mm,后下
緣離地高300mm;ABS系統型號/生產廠家1:APG3550500A/浙江亞太機電股份有限公司,ABS系統型號/
生產廠家2:3550B500/浙江亞太機電股份有限公司,ABS系統型號/生產廠家3:VIE ABS-II/浙江萬安
科技股份有限公司。整車長度/軸距/前懸/后懸對應關系為
(mm):5995/3360/1095/1540,5995/3360/1075/1560;隨底盤選裝限速裝置,限速80km/h。選裝無升
降照明燈時整車高2880mm。選裝內部裝置照片。
【底盤技術參數】
底盤型號 JX1041TG26 底盤名稱 載貨汽車底盤
商標名稱 江鈴牌 生產企業 江鈴汽車股份有限公司
軸數 2 輪胎數 6
軸距 (mm) 3360
輪胎規格 7.00R16LT 10PR, 鋼板彈簧片數 7/4+6, 前輪距 1385
燃料種類 柴油 后輪距 1425
排放依據標準 GB17691-2018國Ⅵ
發動機型號 發動機生產企業 排量 功率(Kw)
JX4D30B6H 江鈴汽車股份有限公司 2892 85
三、底盤介紹
底盤介紹：采用江鈴牌JX1041TG26二類汽車底盤國六排放標準，軸距3360mm,發動機型號：
JX4D30A6H ，發動機功率 95kw，空調、助力轉向、倒車影像、燃油類別: 柴油，整車顏色工
程黃，車輛有公信部公告,能在采購地合法上牌。設置外置油箱注入燃料接口。
四、廂體介紹：
地址:隨州市曾都工業開發區
救險車廂體屬于一體化鋼體結構設計,骨架式夾層形式，外蒙皮采用厚1.5mm優質熱鍍鋅
板表面平整，內襯骨架采用防銹處理后的鋼管焊接，強度牢固配重合理，頂層、側圍內、外
層之間填充長時間使用對人體無害的防火阻燃環保吸音棉，外層鋪蓋一層阻燃金屬布，內飾
采用 0.8mm厚鍍鋅網孔板。底板采用鋼結構底框架,上表面鋪厚 2mm 花紋鋼板。車輛廂體采
用整體包覆式，廂體兩側下部設置裙邊式,全封閉式結構，頂部平坦邊框?yàn)閳A弧型，尾部有轉
向燈、剎車燈、尾燈、霧燈，箱體表面光滑平整。車廂靠駕駛室前部為休息室，車廂中部放
發電機組和廂體后部左右兩邊存放救險設備。工具倉儲放水帶等附件，存放有序、互不干涉，
讓緊急排水搶險變得更加快捷、有效。
五、發電機組介紹：
5.1、發電機組額定輸出功率 100KW。（機組品牌可根據客戶需求定制）
5.2、系統三相四線制，額定電壓線電壓 380V±10% ，相電壓 220V±10%；調速/級別：
電子/G2 級，高精度電子調速系統。（優先選用手動控制操作系統，如不能滿足更換為玉柴
主機）
5.3、機組底座油箱可滿足發電機組持續 8 小時使用，配置便攜式加油電機方便外置油
儲注入燃料。
5.4 、與水泵控制柜數量相等的額定輸出接口（額定電壓、 電流與水泵匹配）
5.5 、采用智能控制系統，集中控制，帶機組控制屏，中文界面，可顯示水溫、油壓、
速度、電流、電壓等，具有自動障礙保護功能，選用優質電氣元件，性能穩定，箱體尾部
配置接地防護裝置，安全可靠。
六、便攜式永磁同步防汛泵介紹：
6.1、水泵介紹：配置便攜式軸流潛水泵2 臺，單臺每小時排量 500m3/h，功率 22kw,揚
程 10m，單泵重量 25KG,抽排水深 0.25 米,潛水深度 22m。泵體采用輕質 304 不銹鋼材質，
干式復合電機，葉輪采用耐腐蝕材料一體成型，配不銹鋼濾網防止垃圾堵塞，泵直徑 350mm，
長度 660mm，泵體裝有提手，方便單人搬運。泵安裝 20m 潛水電纜，另增配一段 20m 延長
電纜，電纜之間使用 IP67，以上防水接頭,操作簡單使用安全（總長度 40 米）
6.2、水泵控制柜：整車配備 4 個一控二控制柜，每臺水泵配有單獨的控制系統，控制
系統有可視化操作界面，實時監測運行參數，帶有漏電、電流過載、缺相、過壓、欠壓、過
頻、欠頻、 電機過熱等保護；能單獨控制每臺水泵。每個電控柜設置 2 路防水等級 IP67
以上的快插輸出口。每個電控柜設置一個可視觀察窗口且配置鎖具控制柜采用防水帽檐和滑
動軌槽、便攜提手及嵌入式快速安裝設計。
6.3、水帶：潛水泵出水口徑為 DN200，每臺便攜潛水泵配 DN200 排水管 80m（20m/根
排水管 4 根），排水管之間套快速接頭連接。水管材質為 PVC 襯里帆布水帶，耐磨，耐壓，
快速接頭為不銹鋼或鋁合金制作。
6.4、潛水泵浮圈：?jiǎn)伪门渲镁郯分邚?qiáng)度浮圈，一體成型，滿足水泵工作時的浮力要求，
具卡口吊環連接軟性吊索；水泵可以使用發電機組或市電正常工作。配備4個浮圈，充分考慮
實際需要的 8 個浮圈位置。
七、接地裝置：
車輛上有存放接地線及接地樁的專用位置；兩端有配套銅鼻子、長度 10 米、直徑
25mm2 接地線 1 根；長度 1500mm、直徑 16mm 一端尖銳、一端有魚尾螺絲的接地樁 1 根。
八、液壓支腿：
車輛安裝四只液壓支撐腿，可在駐車狀態均分車輛靜壓，保護車輪及彈簧鋼板。選用優
質閥組，液壓支撐缸采用進口密封件，單缸靜載荷 5 噸，單腿實現獨立控制。
九、燈具及警示標志：
9.1、內部照明：直交流雙路照明電源。保證車內光線無死角。
9.2、外部照明系統：車輛頂部安裝可升降應急照明燈具，升降高度1.2米，水平旋轉
360 度，垂直旋轉 330 度，功率：2*250W，光通量 ≥ 40000lm ，燈具工作電流≤15A。可
遙控和線控兩種操作，適應于夜間作業環境；
9.3 、車輛外部按照國家標準安裝信號裝置：示廓燈、側標志燈、反光標志、尾部反光
標志板。
十、配電控制系統介紹：
電源箱配置1個雙電源切換開關，2 個斷路器（一個用于機組輸出，另一個用于控制水泵
控制柜）；1 個輸出動力柜，內置滿足機組全功率輸出及等容量的市電輸入接線銅排，三
相四線接線方式。機組輸出及市電輸入經過雙電源切換后供2個斷路器。另配 10A、25A插座
各一個。水泵斷路器與機組斷路器布置在車廂休息室內總控制柜內，雙電源切換開關型號（N
H40-600/4SZ） 。機組控制箱面板上設置各類按鈕開關，水泵斷路器的輸出要有銅牌配置，
并有相間隔斷板，以便水泵控制柜的接線安全操作。配電箱帶有短路、漏電保護裝置、避雷
器裝置，避雷器采用一級防雷，保護電力系統中各種電器設備免受雷擊過壓、操作過壓沖擊
而損壞。
十一、防腐防銹處理
第 5 頁 共 10 頁
地址:隨州市曾都工業開發區
第 6 頁 共 10 頁
駕駛室及上裝所有黑色金屬表面均經徹底除污、除油、除銹和噴漆等防腐處理。所有板
材、骨架、零部件和結構件，均經過嚴格的防銹防腐處理，鋁型材、鋁板和花紋板均進行氧
化處理。
十二、隨車文件及器材
序號 名稱
1 整車合格證及發piao（1份）。
2 如是進口貨物，提供報關單或證明書（如有）或進口許可證（如有）（1份）。
3 底盤駕駛員中文操作手冊（1份）。
4 底盤質量保修卡和改裝手冊等（1份）。
5 中文上裝使用說明書（1份）。
6 出廠檢驗證書、測試報告、調整記錄（1份）。
7 原車工具及附件（1份）。
8 干粉滅火器固定合適位置（2具）。
9 原車鑰匙（2把）。

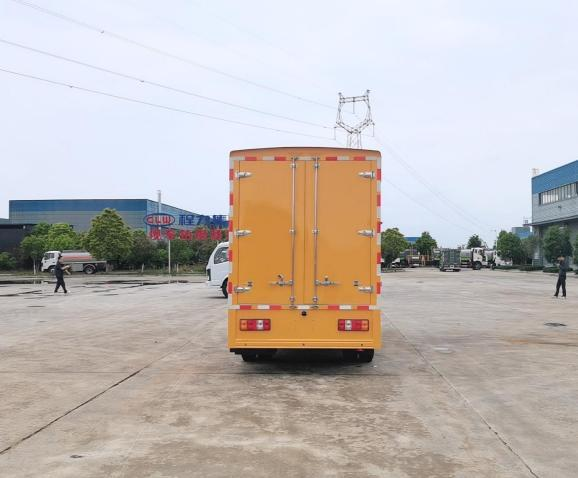

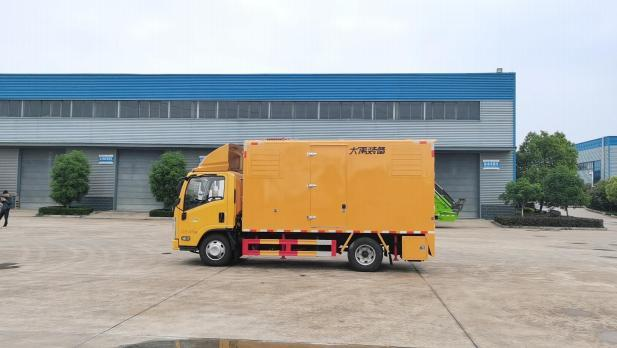

十三、CL5040XXH6BZX救險車彩頁資料
地址:隨州市曾都工業開發區
第 7 頁 共 10 頁
地址:隨州市曾都工業開發區
十四、CL5040XXH6BZX救險車配置表
序號 功能系統
改裝項目
名稱
型號和技術要求 數量 單位
1
底盤系統
底盤
底盤型號：JX4D30B6H,軸距：3360mm，總質
量：4495kg。
1 臺
2 噴涂 防腐噴涂，按使用方噴涂LOGO 1 套
3
車身改裝
駕駛室與
廂體改裝
廂體與駕駛室流線型設計、改裝。改裝后整車
外形尺寸：5995×2150×3060（mm）
1 臺
4 廂體改裝
廂體后部放置便攜大流量潛水泵。
1）設備骨架采用冷板與鋁花紋板結合。
2）廂體材料全部采用汽車專用鋼板，骨架采
用矩形鋼管焊接成型，內外封板與之焊接成型
整體；
3）車輛前部安裝有長排警燈帶喊話功能（方
便在停車警示作用）。
1 臺
5
車載設備
固定裝置
固定牢固可靠 1 套
6 救險設備 潛水泵
500m3每小時，揚程10米,功率22千瓦,防水電
纜20米（可選裝加長）
2 臺
8 排水管 排水管 DN200,20M/根（可選裝加長） 4 根
9
供配電系統
發電機組 75KW（國產） 1 套
10 控制屏 液晶顯示，安全可靠，操作簡單，使用方便 1 套
11
車輛照明系
統
車內外照
明系統
LED燈，DC24V 2 套
12
防爆燈，可通過兩側及后側卷簾門拉起輻射但
于液間作業
1 套
13
升降照明
燈
1.2米升降照明燈（選配） 1 套
地址:隨州市曾都工業開發區
第 10 頁 共 10 頁
14
安全系統
接地裝置 接地鋼釬及接地線 1 套
15
倒車監控
系統一體
機 含7寸大屏倒車影像（可選裝） 1 套
16
車載滅火
器
車載 2KG 滅火器及固定支架 2 只
17
警燈警示系
統
長排標識
燈
長度1.2M,配套報警器（帶喊話功能） 1 套
18 外觀噴涂
噴涂、粘
貼標識
外觀噴漆與標識，噴涂專用漆，工程黃 1 臺
