| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 華睿 | 型號 | GX3-6D40 |
| 傳感器類型 | CMOS | 傳感器結構 | 采集卡 |
| 掃描方式 | 逐行掃描相 | 輸出色彩 | 彩色 |
| 輸出信號速度 | 普通速度相機 | 響應頻率范圍 | 可見光 |
| 分辨率 | CXP-6接口工業相機 | 工作溫度 | 0℃~50℃ |
| 加工定制 | 否 | 外形尺寸 | 45*48*36.4mm 其他 |
| 重量 | 150g | 產地 | 浙江 杭州 |
GX3-6D40 華睿4 路工業相機用CXP-6采集卡 支持高達3300 MB/s的總線帶寬 4個全色 LED，可按 CXP 規范顯示對應 DIN 1.0/2.3 接口狀態 傳輸速率 1.25/2.5/3.125/5/6.25Gbps（CXP-1/2/3/5/6）接頭4 × DIN 1.0/2.3 面板IO:4 個光隔離輸入 板上擴展:4 個光隔離輸入、2 個光隔離輸出、2 個 TTL 輸入/輸出 RJ45連接器，2×12 2.54 間距連接器 協議標準CoaXPress 1.1/2.0 板載內存2GB,DDR4-2400 GX3-6D40
GX3-6D40

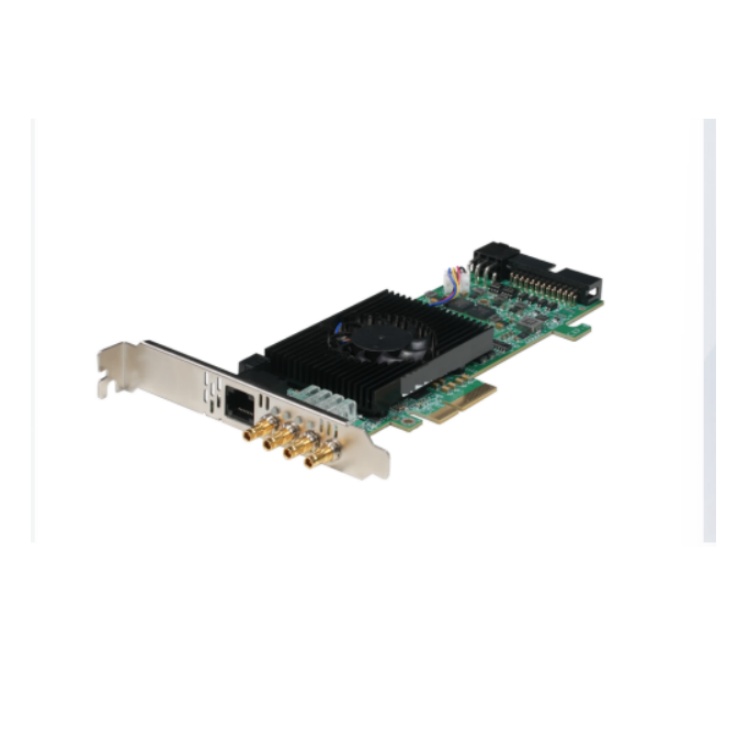

華?？萍? 路工業相機用PCIE供電CXP-6采集卡
GX3-6D40 華?？萍? 路工業相機用PCIE供電CXP-6采集卡 功能特性
支持高達3300 MB/s的總線帶寬
4個全色 LED，可按 CXP 規范顯示對應 DIN 1.0/2.3 接口狀態

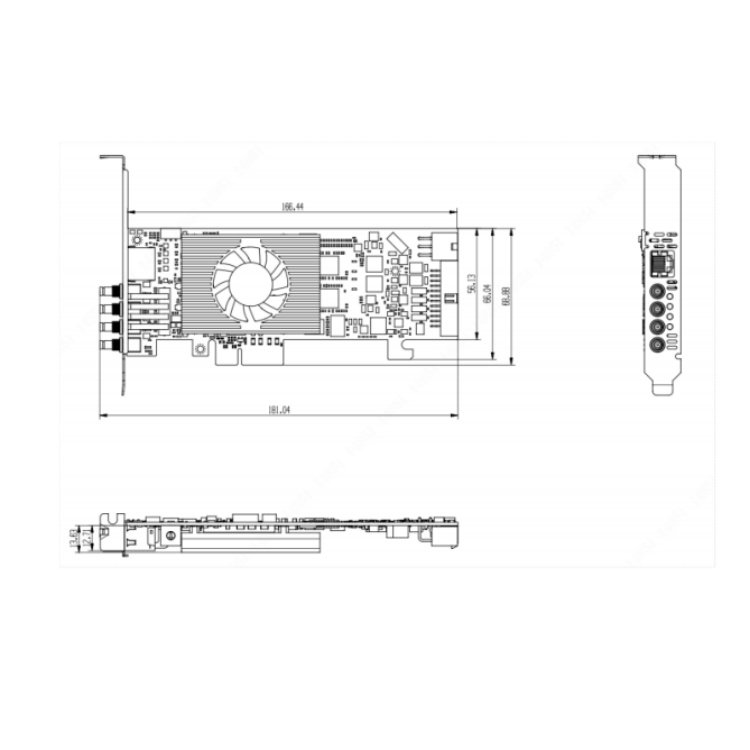

GX3-6D40 華?？萍? 路工業相機用PCIE供電CXP-6采集卡 結構尺寸圖：
GX3-6D40 華睿科技4 路工業相機用PCIE供電CXP-6采集卡 技術參數：
型號 GX3-6D40
接口參數
接口傳輸速率 1.25/2.5/3.125/5/6.25Gbps（CXP-1/2/3/5/6）
指示燈 4 個全色 LED，可按 CXP 規范顯示對應 DIN 1.0/2.3 接口狀態
接頭 4 × DIN 1.0/2.3
IO接口 面板IO:4 個光隔離輸入 板上擴展:4 個光隔離輸入、2 個光隔離輸出、2 個 TTL 輸入/輸出
連接器 RJ45連接器，2×12 2.54 間距連接器
基本參數
類型 CXP-6
型號 GX3-6D40
通道數 4路
協議標準 CoaXPress 1.1/2.0
支持的像素格式 Mono 8/10/12/16 等系列 Bayer 8/10/12/16 等系列 RGB 8/10/12/16 等系列 YCbCr
8/10/12/16等系列 符合PFNC規范的各種格式都支持
板載內存 2GB,DDR4-2400
支持相機數量 zui多4個
軟件
配套軟件 Mvviewer
操作系統 Windows 10/11/Server 2019(x64)
電源
供電方式 PCIE供電：采集卡采用PCIE金手指供電； 外接電源：一個板載6 Pin
PEG連接器，當使用POCXP對相機供電時必須連接此接口，可提供的總功率zui大為24W
功耗 20 W
結構參數
產品尺寸 167.5mm×68.9mm×21.6mm
包裝盒尺寸 200 mm ×140 mm ×40 mm
凈重 150g
環境參數
工作溫度 0~50℃
工作濕度 10% ~ 90%RH 無冷凝
儲存溫度 -20~60℃
儲存濕度 10% ~ 90%RH 無冷凝
主機接口
總線接口 PCIe Gen3 X4
總線傳輸帶寬 3300MB/s(持續帶寬)
