| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 華睿 | 型號 | GCL-5F40 |
| 傳感器類型 | CMOS | 傳感器結構 | 采集卡 |
| 掃描方式 | 逐行掃描相 | 輸出色彩 | 彩色 |
| 輸出信號速度 | 普通速度相機 | 響應頻率范圍 | 可見光 |
| 分辨率 | CameraLink接口工業相機 | 工作溫度 | 0℃~50℃ |
| 加工定制 | 否 | 外形尺寸 | 45*48*36.4mm 其他 |
| 重量 | 0.24kg | 產地 | 浙江 杭州 |
GCL-5F40 華睿2路工業相機用CamerLink采集卡 支持POCL功能 支持20~85MHZ像素時鐘 支持Dual Medium/Full/80-Bit 支持多路IO接口 支持Camera Link 2.0協議 符合GenIcam協議標準 傳輸模式 Medium/Full/80bit 像素時鐘 20MHz~85MHz TAP數 1/2/3/4/8/10tap 板載內存1GB 配套軟件 Mv Viewer2.4.1 PCIe供電/ATX 6pin 接插件 GCL-5F40
GCL-5F40
杭州華睿科技2路Camera Link接口工業相機用CamerLink采集卡
GCL-5F40 杭州華?？萍?路Camera Link接口工業相機用CamerLink采集卡 功能特性
支持POCL功能
支持20~85MHZ像素時鐘
支持Dual Medium/Full/80-Bit
支持多路IO接口
支持Camera Link 2.0協議
符合GenIcam協議標準

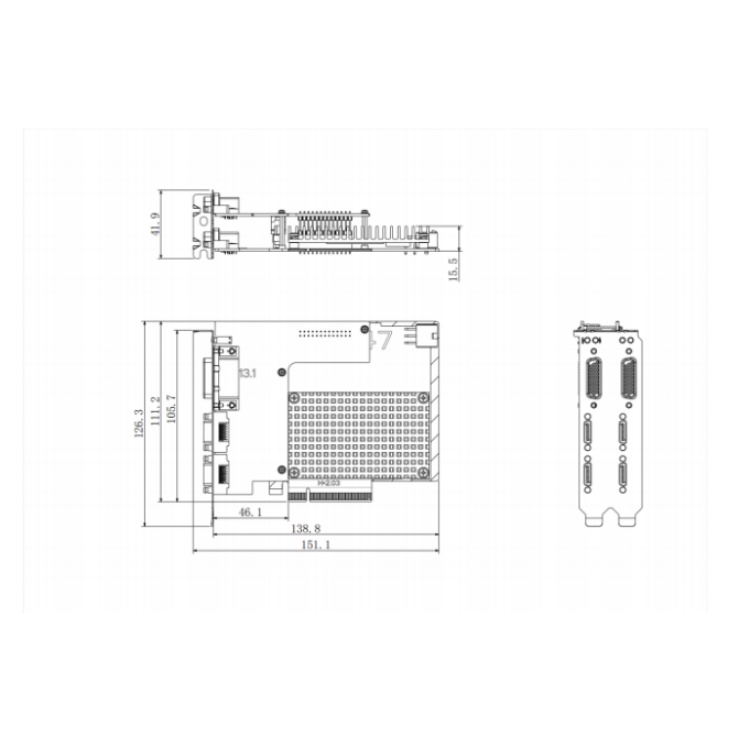

GCL-5F40 杭州華?？萍?路Camera Link接口工業相機用CamerLink采集卡 結構尺寸圖：
GCL-5F40 杭州華?？萍?路Camera Link接口工業相機用CamerLink采集卡 技術參數：
型號 GCL-5F40
基本參數
類型 CamerLink采集卡
型號 GCL-5F40
協議標準 Camera Link 2.0
支持的像素格式 Mono 8/10/12Bayer 8/10/12/RGB 8
傳輸模式 Medium/Full/80bit
像素時鐘 20MHz~85MHz
TAP數 1/2/3/4/8/10tap
板載內存 1GB
支持相機類型 Camera Link接口工業相機
支持相機數量 2個 80-bit、Full、Medium
軟件
配套軟件 Mv Viewer2.4.1
操作系統 Windows 7/8/10 64 bit
電源
供電方式 PCIe供電/ATX 6pin 接插件
功耗 9.2W
結構參數
產品尺寸 151.1mm×126.3mm×41.9mm
凈重 0.24kg
主機接口
總線接口 PCIe 2.0 ×8（占2個PCIe卡槽位置）
總線速率 5GT/s（PCIe 2.0）
總線傳輸帶寬 1780MB/s(峰值帶寬)， 1650 MB/s（持續帶寬）
接口參數
接頭 SDR×4
IO接口 上下各10路IO：2路差分輸入(兼容單端)，4路隔離的數字輸入（DIN），4路隔離的數字輸出（D OUT）
連接器 上下各26芯3排高密度Sub-D母座連接器
接口傳輸速率 理論zui高速率6.8 Gbps(850 MB/s)
環境參數
工作溫度 0~50℃
儲存溫度 -20~70℃
工作濕度 10% ~ 90%RH 無冷凝
儲存濕度 10% ~ 90%RH 無冷凝
GCL-5F40 華睿2路工業相機用CamerLink采集卡 支持POCL功能 支持20~85MHZ像素時鐘 支持Dual Medium/Full/80-Bit 支持多路IO接口 支持Camera Link 2.0協議 符合GenIcam協議標準 傳輸模式 Medium/Full/80bit 像素時鐘 20MHz~85MHz TAP數 1/2/3/4/8/10tap 板載內存1GB 配套軟件 Mv Viewer2.4.1 PCIe供電/ATX 6pin 接插件 GCL-5F40
