| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 華睿 | 型號 | AB3600MG000 |
| 傳感器類型 | CMOS | 傳感器結構 | 面陣相機 |
| 掃描方式 | 逐行掃描相 | 輸出色彩 | 彩色 |
| 輸出信號速度 | 普通速度相機 | 響應頻率范圍 | 可見光 |
| 分辨率 | 3072,2048 | 工作溫度 | -30℃～,50℃ |
| 加工定制 | 否 | 外形尺寸 | 45*48*36.4mm 其他 |
| 重量 | 60g | 產地 | 浙江 杭州 |
AB3600MG000 華睿620萬1/1.8英寸黑白單板相機 千兆網口 1/1.8英寸IMX178 CMOS 卷簾快門18fps 支持軟件觸發/硬件觸發/自由運行等多種模式 DC9-24V寬壓供電 分辨率3072 × 2048 像元2.4μm×2.4μm 信噪比 >38dB 動態范圍60dB 緩存64MB GPIO接口1路光耦隔離輸入，1路光耦隔離輸出，1路不帶光耦隔離可配置輸入輸出 鏡頭C接口 AB3600MG000
AB3600MG000
華?？萍糀B系列620萬像素1/1.8英寸IMX178 CMOS卷簾快門18fps千兆以太網接口黑白單板相機
AB3600MG000 華睿科技AB系列620萬像素1/1.8英寸IMX178 CMOS卷簾快門18fps千兆以太網接口黑白單板相機 功能特性
千兆以太網接口,提供1Gbps 帶寬,zui大傳輸距離可到100m；
128MB 板上緩存用于突發模式下數據傳輸或圖像重傳；
支持軟件觸發/硬件觸發/自由運行等多種模式；
支持銳度,降噪,伽馬校正,查找表,黑電平校正,亮度,對比度等 ISP 功能；
彩色相機支持插值,白平衡,顏色轉換矩陣,色度,飽和度等；
支持多種圖像數據格式輸出,ROI,鏡像等；
符合GigE Vision V2.0協議和GenICam標準；
DC9-24V寬壓供電；

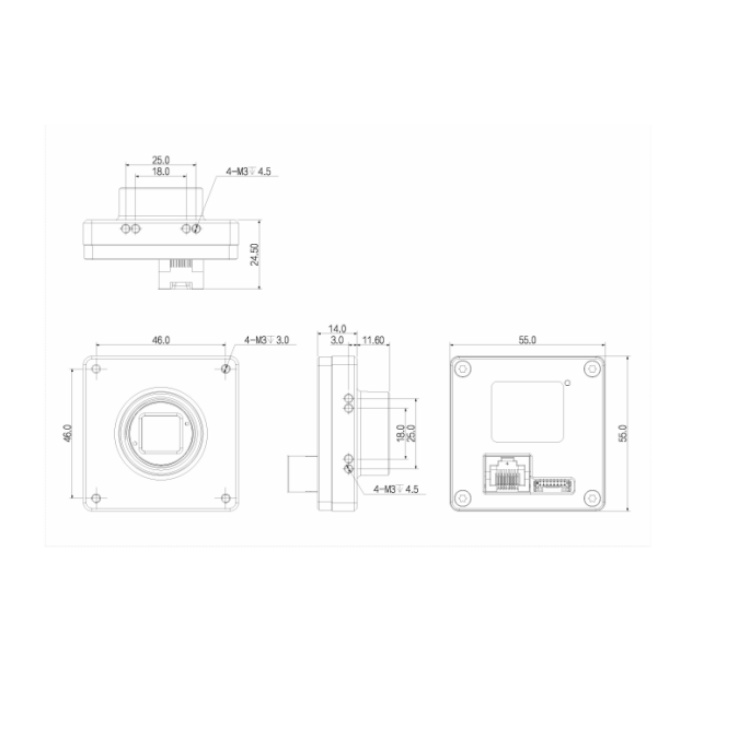

AB3600MG000 華?？萍糀B系列620萬像素1/1.8英寸IMX178 CMOS卷簾快門18fps千兆以太網接口黑白單板相機 結構尺寸圖：
AB3600MG000 華?？萍糀B系列620萬像素1/1.8英寸IMX178 CMOS卷簾快門18fps千兆以太網接口黑白單板相機 技術參數：
型號 AB3600MG000
基本參數
傳感器 IMX178
傳感器類型 1/1.8英寸CMOS
快門類型 Rolling
分辨率 3072 × 2048
幀率 18fps
位深 12
黑白/彩色 黑白
像元 2.4μm×2.4μm
圖像參數
像素 6.2MP
信噪比 >38dB
動態范圍 60dB
圖像格式 Mono8/10/10Packed/12/12Packed
Binning 支持
Decimation 支持
ROI 支持
增益 1~32
伽馬 范圍0~4，支持LUT
快門曝光 1μS~1S
圖像采集模式 軟件觸發/硬件觸發/自由運行
性能參數
配置通道 支持2組用戶自定義配置保存
緩存 64MB
接口參數
接口 GigE
GPIO接口 1路光耦隔離輸入，1路光耦隔離輸出，1路不帶光耦隔離可配置輸入輸出
鏡頭接口 C
電源參數
供電方式 8芯1.25間距排插直流供電,電壓范圍6V~26V
功耗 12V≈2.8W
結構參數
產品尺寸 55mm×55mm×14mm
凈重 60 g
環境參數
儲存溫度 -30℃~+80℃
工作溫度 0℃~+50℃

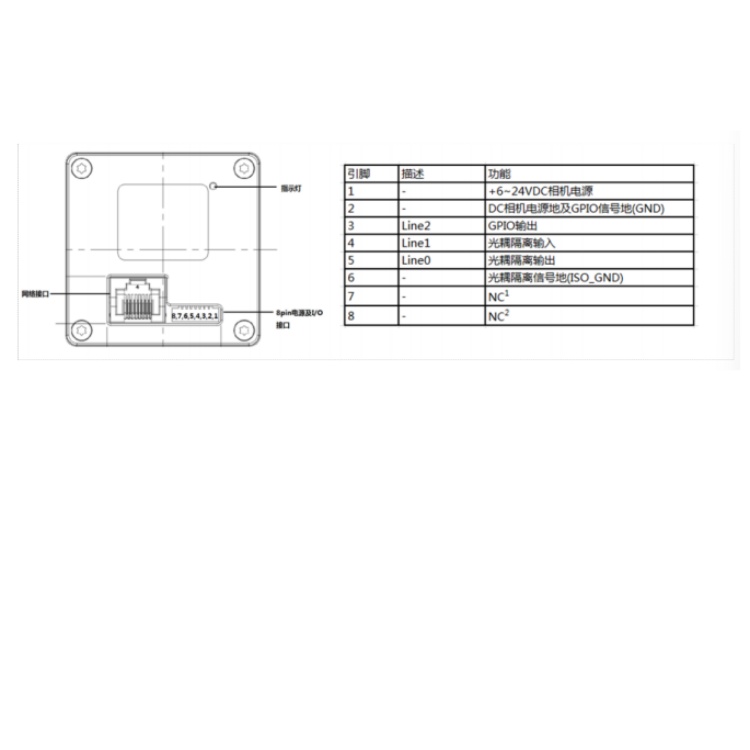

AB3600MG000 華?？萍糀B系列620萬像素1/1.8英寸IMX178 CMOS卷簾快門18fps千兆以太網接口黑白單板相機 接口定義：

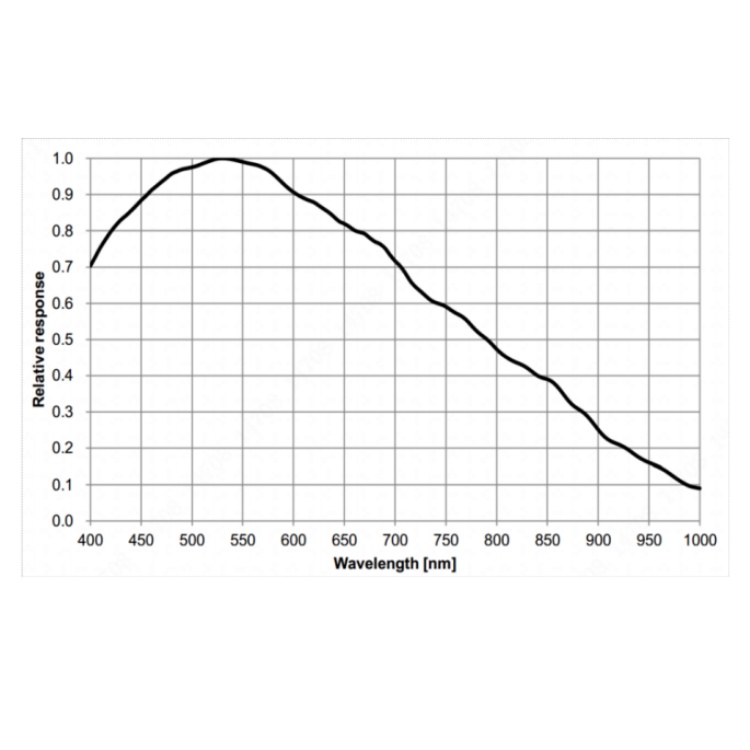

AB3600MG000 華?？萍糀B系列620萬像素1/1.8英寸IMX178 CMOS卷簾快門18fps千兆以太網接口黑白單板相機 光譜曲線圖：
