| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 華睿 | 型號 | GX3-6D41 |
| 傳感器類型 | CMOS | 傳感器結構 | 采集卡 |
| 掃描方式 | 逐行掃描相 | 輸出色彩 | 黑白 |
| 輸出信號速度 | 3300MB/s | 響應頻率范圍 | 可見光 |
| 分辨率 | 支持面陣相機和線掃相機 | 工作溫度 | 0℃～,60℃ |
| 加工定制 | 否 | 外形尺寸 | 45*48*36.4mm 其他 |
| 重量 | 212.6g | 產地 | 浙江 杭州 |

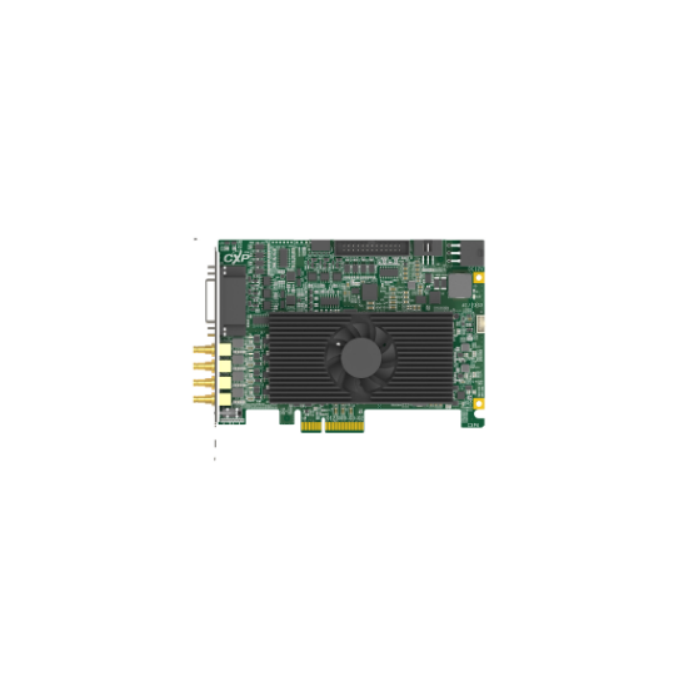

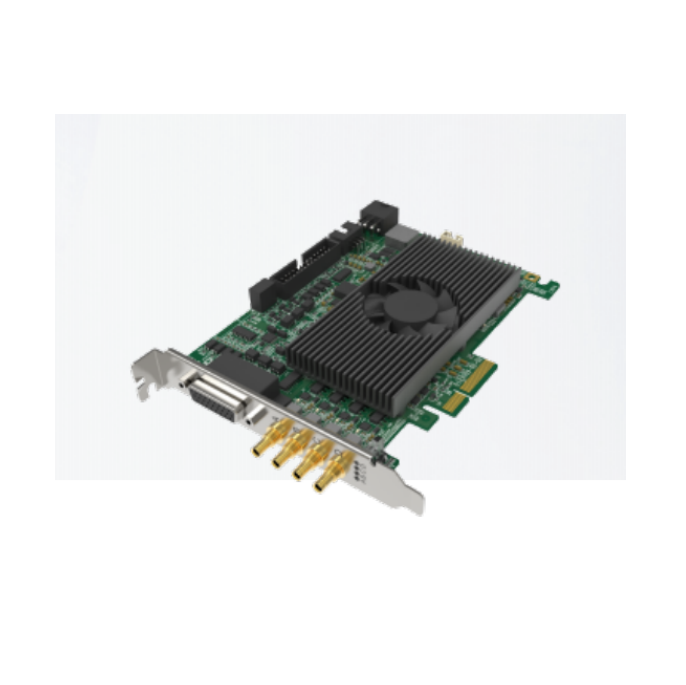

GX3-6D41 華睿4路工業相機用CXP-6數據采集卡 zui多可連接4 個相機到單個采集卡 支持 CoaXPress 1.1/2.0 協議標準 全高 PCIe 插卡，PCIe Gen 3 x4 接口，支持高達 3300MB/s 的總線帶寬 板載內存 2 片 4Gb DDR4–2400 幀緩沖區（1GB） 支持 Aera-scan 面陣相機、Line-scan 線掃相機 支持黑白相機、彩色相機 配套軟件 Mv Viewer 操作系統 Windows 10/11 GX3-6D41
GX3-6D41
杭州華?？萍?/span>4路工業相機用PCIE供電CXP-6數據采集卡
GX3-6D41 杭州華?？萍?路工業相機用PCIE供電CXP-6數據采集卡 功能特性
zui多可連接4 個相機到單個采集卡
支持 CoaXPress 1.1/2.0 協議標準
全高 PCIe 插卡，PCIe Gen 3 x4 接口，支持高達 3300MB/s 的總線帶寬
GX3-6D41 杭州華?？萍?路工業相機用PCIE供電CXP-6數據采集卡 結構尺寸圖：
GX3-6D41 杭州華?？萍?路工業相機用PCIE供電CXP-6數據采集卡 技術參數：
型號 GX3-6D41
基本參數
類型 CXP-6
型號 GX3-6D41
通道數 4 路
協議標準 CoaXPress 1.1/2.0
支持的像素格式 Mono 8/10/12/16 等系列 Bayer 8/10/12/16 等系列 RGB 8/10/12/16 等系列 YCbCr
8/10/12/16等系列 符合PFNC規范的各種格式都支持
板載內存 2 片 4Gb DDR4–2400 幀緩沖區（1GB）
支持相機類型 支持 Aera-scan 面陣相機、Line-scan 線掃相機
支持黑白相機、彩色相機（YCbCr、YUV、RGB and Bayer CFA） Tap 支持1X–1Y、1X–1Y2、1X–2YE
支持相機數量 4個
軟件 配套軟件 Mv Viewer
操作系統 Windows 10/11
電源 供電方式 PCIE供電：采集卡采用PCIE金手指供電； 外接電源：一個板載6 Pin
PEG連接器，當使用POCXP對相機供電時必須連接此接口，可提供的總功率zui大為64W
功耗 20W
結構參數
產品尺寸 144.8mm × 104.9mm
凈重 212.6g
主機接口
總線接口 PCIe Gen 3 x4 接口，向下兼容 PCIe Gen 2/1 及 x2，x1
總線傳輸帶寬 3300MB/s
接口參數
接頭 4× 75 歐姆 DIN 1.0/2.3 接口
IO接口
1* DB26 母頭連接器： 4 路 IIN 差分光隔離輸入，zui大頻率 50kHz 4 路 DIN
差分高速輸入，zui大頻率 5MHz 3 路 IOUT 差分光隔離輸出，zui大頻率 100kHz 2 路雙向
TTL/LVTTL 單端接口，zui大頻率 5MHz 12V 與 GND
指示燈 4 個全色 LED，可按 CXP 規范顯示對應 DIN 1.0/2.3 接口狀態
接口傳輸速率 1.25/2.5/3.125/5/6.25Gbps（CXP-1/2/3/5/6）
環境參數
工作溫度 0~60℃
儲存溫度 -15~85℃
工作濕度 10% ~ 90%RH 無冷凝
儲存濕度 10% ~ 90%RH 無冷凝
GX3-6D41 華睿4路工業相機用CXP-6數據采集卡 zui多可連接4 個相機到單個采集卡 支持 CoaXPress 1.1/2.0 協議標準 全高 PCIe 插卡，PCIe Gen 3 x4 接口，支持高達 3300MB/s 的總線帶寬 板載內存 2 片 4Gb DDR4–2400 幀緩沖區（1GB） 支持 Aera-scan 面陣相機、Line-scan 線掃相機 支持黑白相機、彩色相機 配套軟件 Mv Viewer 操作系統 Windows 10/11 GX3-6D41
