| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 華睿 | 型號 | D7200MG500 |
| 傳感器類型 | CMOS | 傳感器結構 | 3D相機 |
| 掃描方式 | 逐行掃描相 | 輸出色彩 | 黑白 |
| 輸出信號速度 | 3D激光輪廓傳感器 | 響應頻率范圍 | 可見光 |
| 分辨率 | zui大幀率700fps | 工作溫度 | -10℃~50℃ |
| 加工定制 | 否 | 外形尺寸 | 45*48*36.4mm 其他 |
| 重量 | 2kg | 產地 | 浙江 杭州 |
D7200MG500 華睿千兆網口三維測量3D智能立體相機 高速輸出毫米級三維測量結果，測量精度可達5mm 窄帶濾光片設計 內嵌航空插頭 支持點云、長寬高尺寸、（積分、包圍盒）體積、頂面坐標輸出 幀率700 fps 自由運行、外部觸發，編碼器觸發（zui高支持100KHZ觸發信號接入） 配套軟件MV Viewer、Volume3D 測量范圍（MR）500mm 測量精度5mm×5mm×5mm（規則物體） D7200MG500
D7200MG500
華?？萍记д拙W(wǎng)口高速輸出毫米級三維測量結果內嵌航空插頭3D智能立體相機
D7200MG500 華?？萍记д拙W(wǎng)口高速輸出毫米級三維測量結果內嵌航空插頭3D智能立體相機 功能特性
高速輸出毫米級三維測量結果，測量精度可達5mm
千兆以太網傳輸，數據傳輸高效穩定；
窄帶濾光片設計，抗干擾能力更強
內嵌航空插頭，防灰塵吸入，防短暫雨水侵入
支持點云、長寬高尺寸、（積分、包圍盒）體積、頂面坐標輸出

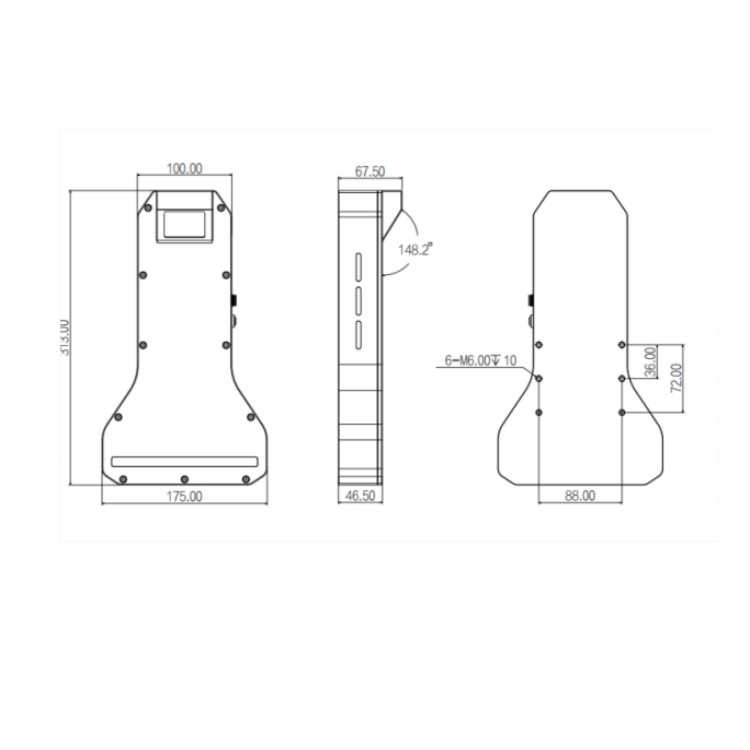

D7200MG500 華?？萍记д拙W(wǎng)口高速輸出毫米級三維測量結果內嵌航空插頭3D智能立體相機 結構尺寸圖：
D7200MG500 華睿科技千兆網口高速輸出毫米級三維測量結果內嵌航空插頭3D智能立體相機 技術參數：
型號 D7200MG500
基本參數
系列 7000系列
型號 D7200MG500
zui大幀率 700fps
觸發方式 自由運行、外部觸發，編碼器觸發（zui高支持100KHZ觸發信號接入）
配套軟件 MV Viewer、Volume3D
認證 CE、BIS
性能參數
近視場 700mm
遠視場 2050mm
凈距離（CD） 230mm
測量范圍（MR） 500mm
測量精度 5mm×5mm×5mm（規則物體）
zui大運行速度 3.5m/s
數據類型 點云、長寬高尺寸、（積分、包圍盒）體積、頂面坐標
激光器等級 Class 3B
激光波長 808nm
接口參數
連接器 2個工業級M12連接器，分別是以太網、IO接口
網絡接口 千兆以太網
GPIO接口 12 pin的IO接口，包含3路光耦隔離輸入（Line 0/1/2），2路光耦隔離輸出（Line
3/4），1路RS-232串口
通訊協議 SDK，TCPServer，TCPClient，Profinet
LED指示燈 狀態、網絡、激光
電源
供電方式 支持DC12V～24V寬壓輸入，適應工業DC12V/24V不同電壓環境
功耗 <20 W
結構
產品尺寸 313 mm × 175 mm × 68 mm
凈重 約2 kg
防護等級 IP65
工作環境
工作溫度 -10℃～50℃
工作濕度 20%～85%RH無凝結
儲存溫度 -30℃～80℃
