| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 華睿 | 型號 | DL5140B |
| 傳感器類型 | CMOS | 傳感器結構 | 3D相機 |
| 掃描方式 | 逐行掃描相 | 輸出色彩 | 黑白 |
| 輸出信號速度 | 3D激光輪廓傳感器 | 響應頻率范圍 | 可見光 |
| 分辨率 | X方向分辨率51,m～99,m | 工作溫度 | 0℃~50℃ |
| 加工定制 | 否 | 外形尺寸 | 45*48*36.4mm 其他 |
| 重量 | 1.2kg | 產地 | 浙江 杭州 |
DL5140B 華睿3D激光輪廓傳感器3D工業檢測相機 配套視覺軟件平臺快速部署 高精度三維測量，精度達微米級 內嵌航空插頭 硬觸發、軟觸發、編碼器觸發 配套軟件ProfileViewer 激光線輪廓點數1920 近視場99mm 遠視場191mm X方向分辨率51μm～99μm Z方向線性度(±% of MR) 0.02 凈距離（CD）141mm 測量范圍（MR）190mm Z向精度1μm 掃描速度1 KHz～20 KHz 激光器等級2M（輸出可調3R）激光波長405nm DL5140B
DL5140B

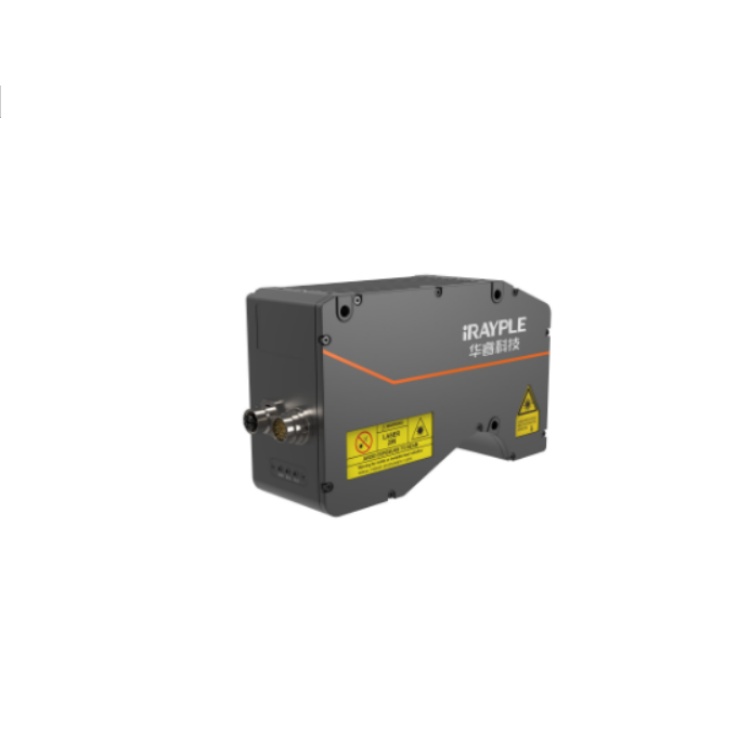

華?？萍记д滓蕴W(wǎng)口傳輸高精度三維測量3D激光輪廓傳感器 3D工業檢測相機
DL5140B 華?？萍记д滓蕴W(wǎng)口傳輸高精度三維測量3D激光輪廓傳感器 3D工業檢測相機 功能特性：
配套視覺軟件平臺快速部署；
千兆以太網傳輸，數據傳輸高效穩定；
高精度三維測量，精度達微米級；
內嵌航空插頭，防灰塵吸入，防短暫雨水侵入；

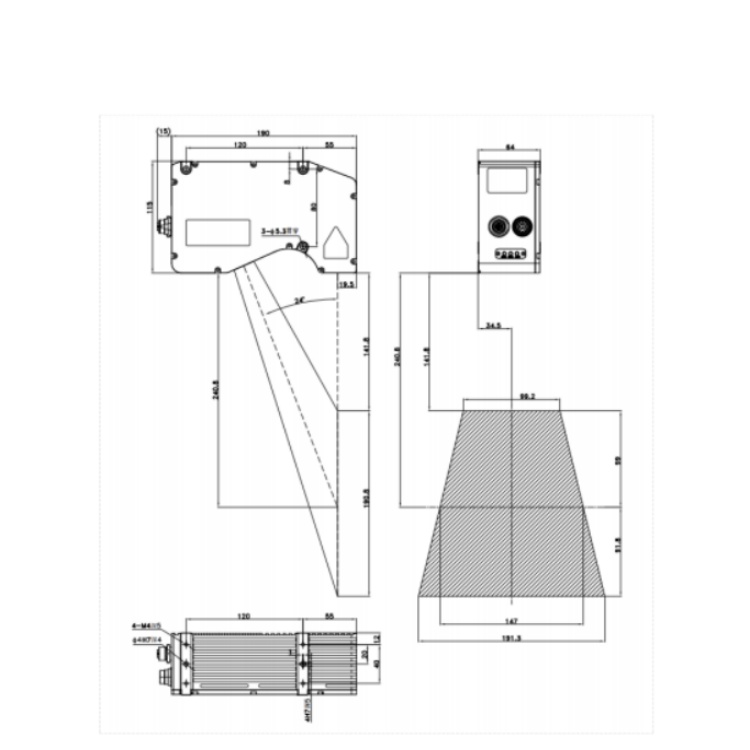

DL5140B 華?？萍记д滓蕴W(wǎng)口傳輸高精度三維測量3D激光輪廓傳感器 3D工業檢測相機 結構尺寸圖：
DL5140B 華?？萍记д滓蕴W(wǎng)口傳輸高精度三維測量3D激光輪廓傳感器 3D工業檢測相機 技術參數：
型號 DL5140B
基本參數
系列 5000系列
觸發方式 硬觸發、軟觸發、編碼器觸發
配套軟件 ProfileViewer
認證 CE
功能 3D檢測
激光線輪廓點數 1920
性能參數
近視場 99mm
遠視場 191mm
X方向分辨率 51μm～99μm
Z方向線性度(±% of MR) 0.02
凈距離（CD） 141mm
測量范圍（MR） 190mm
Z向精度 1 μm
掃描速度 1 KHz～20 KHz
數據類型 點云、深度、亮度
光源類型 一字線激光模組
激光器等級 2M（輸出可調3R）
激光波長 405nm
接口參數
連接器 2個工業級M12連接器，分別是以太網、GPIO接口
網絡接口 A-Code千兆以太網接口
GPIO接口 24VTTL輸入1個，輸出1個，RS485雙向IO 2個
通訊協議 SDK，TCP/IP
LED指示燈 電源、激光、故障
電源
供電方式 24 VDC
功耗 < 20.0 W
結構
產品尺寸 205 mm × 115 mm × 64 mm（含接口）
凈重 約1.2 kg
防護等級 IP67
工作環境 工作溫度 0℃～50℃
