| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 華睿 | 型號 | DL5090B-H |
| 傳感器類型 | CMOS | 傳感器結構 | 3D相機 |
| 掃描方式 | 逐行掃描相 | 輸出色彩 | 黑白 |
| 輸出信號速度 | 讀碼器 | 響應頻率范圍 | 可見光 |
| 分辨率 | X方向分辨率28,m～47,m | 工作溫度 | 0℃~50℃ |
| 加工定制 | 否 | 外形尺寸 | 45*48*36.4mm 其他 |
| 重量 | 1.2kg | 產地 | 浙江 杭州 |
DL5090B-H 華睿高精度三維測量3D激光輪廓傳感器相機 3D檢測相機 配套視覺軟件平臺快速部署 精度達微米級 內嵌航空插頭 硬觸發、軟觸發、編碼器觸發 配套軟件ProfileViewer 激光線輪廓點數1920 近視場55mm 遠視場90mm X方向分辨率28μm～47μm Z方向線性度(±% of MR) 0.02 凈距離（CD）90mm 測量范圍（MR）74mm Z向精度0.6μm 掃描速度2.5KHz～56 KHz 激光器等級2M（輸出可調3R）激光波長405nm DL5090B-H
DL5090B-H
華睿科技高精度三維測量千兆網口3D激光輪廓傳感器 3D檢測相機
DL5090B-H 華?？萍几呔热S測量千兆網口3D激光輪廓傳感器 3D檢測相機 功能特性
配套視覺軟件平臺快速部署；
千兆以太網傳輸，數據傳輸高效穩定；
高精度三維測量，精度達微米級；
內嵌航空插頭，防灰塵吸入，防短暫雨水侵入；

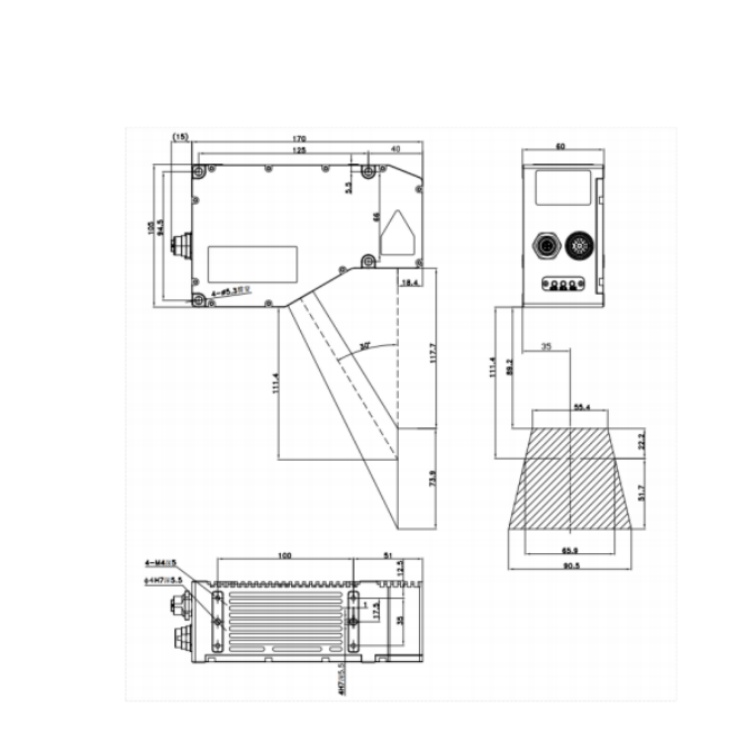

DL5090B-H 華睿科技高精度三維測量千兆網口3D激光輪廓傳感器 3D檢測相機 結構尺寸圖：
DL5090B-H 華?？萍几呔热S測量千兆網口3D激光輪廓傳感器 3D檢測相機 技術參數：
型號 DL5090B-H
基本參數
系列 5000系列
觸發方式 硬觸發、軟觸發、編碼器觸發
配套軟件 ProfileViewer
認證 CE
功能 3D檢測
激光線輪廓點數 1920
性能參數
近視場 55 mm
遠視場 90 mm
X方向分辨率 28 μm ～ 47 μm
Z方向線性度(±% of MR) 0.02
凈距離（CD） 90 mm
測量范圍（MR） 74 mm
Z向精度 0.6 μm
掃描速度 2.5 KHz ～ 56 KHz
數據類型 點云、深度、亮度
光源類型 一字線激光模組
激光器等級 2M（輸出可調3R）
激光波長 405 nm
接口參數
連接器 2個工業級M12連接器，分別是以太網、GPIO接口
網絡接口 A-Code千兆以太網接口
GPIO接口 24VTTL輸入1個，輸出1個，RS485雙向IO 2個
通訊協議 SDK，TCP/IP
LED指示燈 電源、激光、故障
電源
供電方式 24 VDC
功耗 < 20.0 W
結構
產品尺寸 185 mm × 105 mm × 60 mm（含接口）
凈重 約1.2 kg
防護等級 IP67
工作環境 工作溫度 0℃～50℃
DL5090B-H 華睿高精度三維測量3D激光輪廓傳感器相機 3D檢測相機 配套視覺軟件平臺快速部署 精度達微米級 內嵌航空插頭 硬觸發、軟觸發、編碼器觸發 配套軟件ProfileViewer 激光線輪廓點數1920 近視場55mm 遠視場90mm X方向分辨率28μm～47μm Z方向線性度(±% of MR) 0.02 凈距離（CD）90mm 測量范圍（MR）74mm Z向精度0.6μm 掃描速度2.5KHz～56 KHz 激光器等級2M（輸出可調3R）激光波長405nm DL5090B-H
