快遞窄帶分揀機PLC無線控制系統應用

——中通某分揀站項目簡報

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

 前言

在物流分揀領域，直線窄帶分揀機是提升貨物處理效率的關鍵設備之一。優化物流分揀流程，也成為智能化技術改造中的重要環節。達泰無線設備此次承擔了窄帶分揀系統中的通信任務，旨在進一步提升分揀機的協同性能與運行穩定性。

一、 項目背景

本次業主是寧波某快遞分揀站點，主要負責該區域的中通、圓通物流承運。隨著電商行業的爆發式增長，目前快遞分揀面臨巨大的效率壓力。傳統人工分揀或環形分揀線已無法滿足高吞吐量、低錯誤率的需求，所以業主決定升級為直線窄帶分揀機系統。

本次無線應用主要是將直線窄帶分揀機傳感單元掃描到的貨物信息通過就地PLC控制系統下發到分揀機各從站控制單元，從而無線控制分揀機控制單元滑輪轉向在預設隔口快速完成分揀，實現分揀過程自動化。

二、 產品介紹

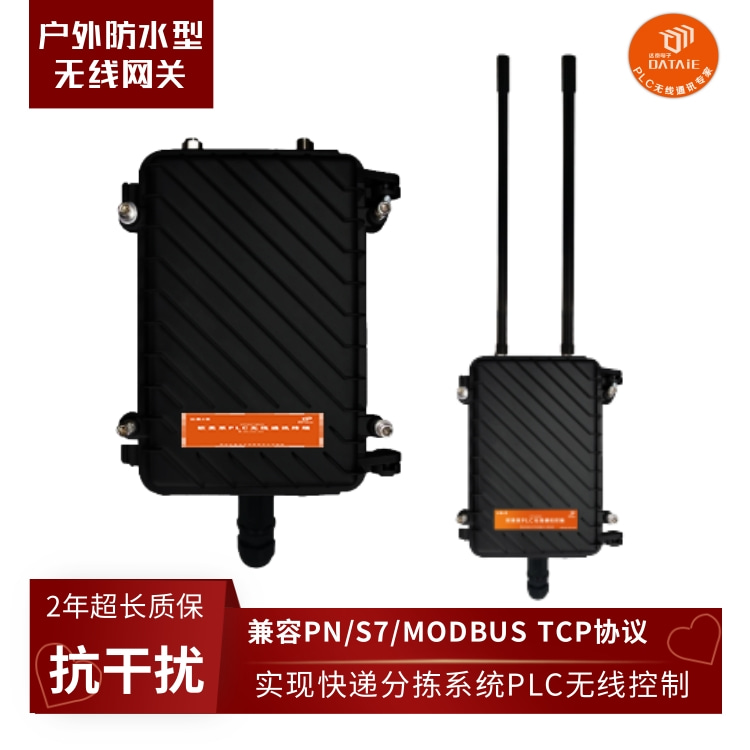

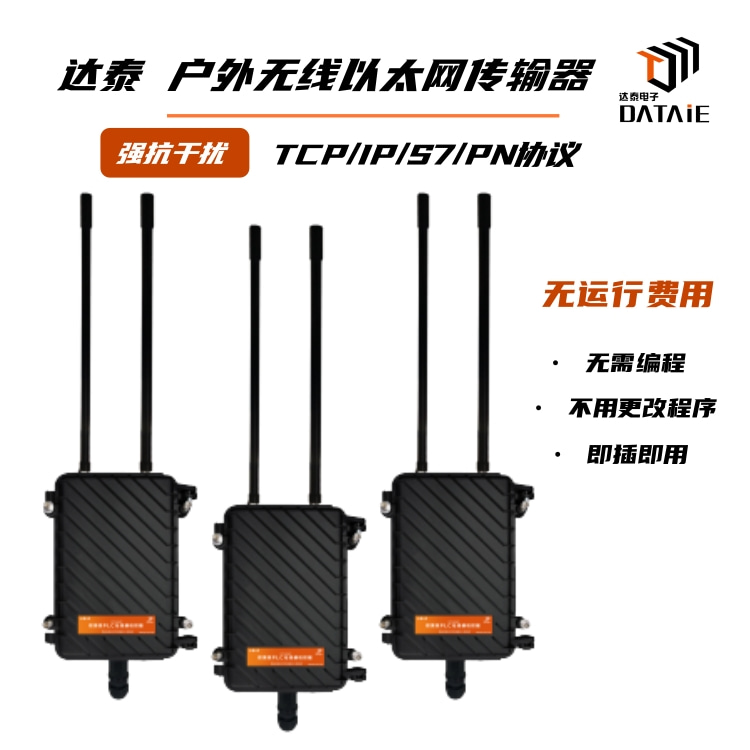

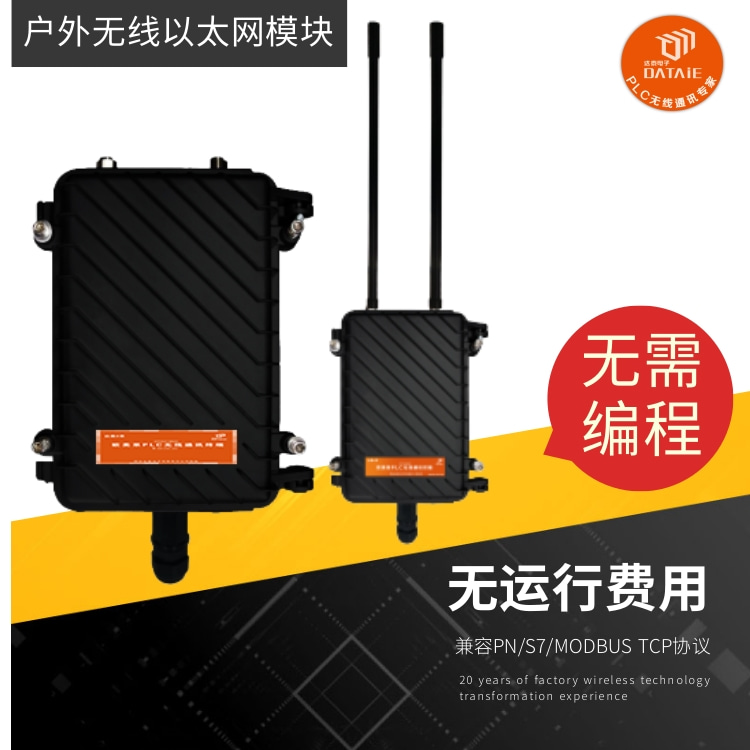

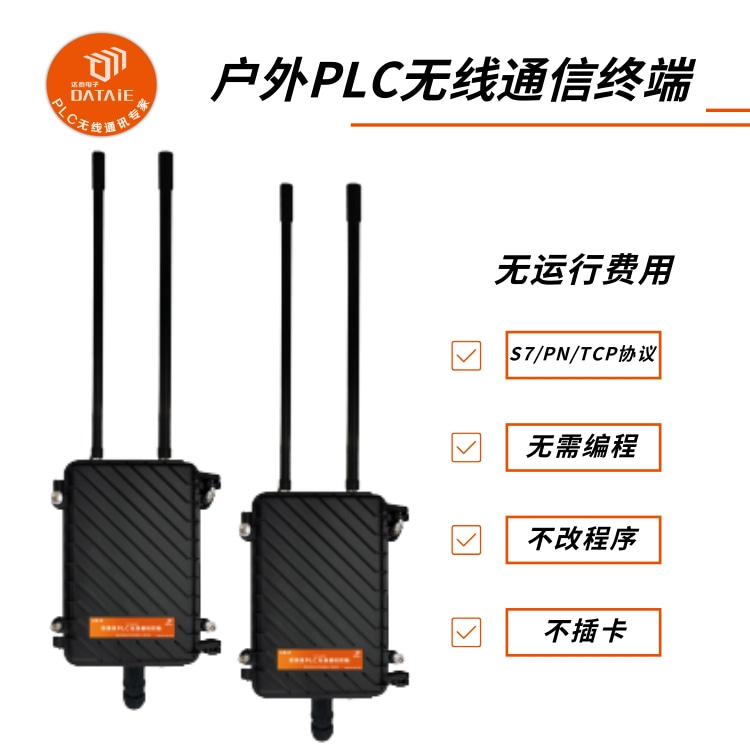

DTD418M 達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用全數字加密技術，使無線可靠傳輸距離達到1-3KM范圍內均可使用。

DTD418M 不僅能與 PLC、DCS、智能儀表、傳感器及攝像頭等設備組成無線測控系統，同時能與組態軟件、人機界面、觸摸屏、工業交換機、測控終端等工控產品實現點對點（ PTP）和點對多點（ PTMP ）的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 戶外版無線通訊終端，IP65防護等級（附證書），具備防水、防塵特性，滿足粉塵大及戶外安裝的惡劣工況環境下使用；

◆ 集成PLC專用協議：相較于傳統無線網關設備，DTD418MC內部集成PLC專用通訊協議和信號調制技術，無需額外配置，使無線傳輸鏈路更加穩定安全；

◆ 無線傳輸距離：工廠內使用1000M全向穩定傳輸；

◆ 自組網通訊：無運行費用，無需插卡，全數字無線加密傳輸技術；

◆ 靈活、可擴展：可隨時增減從站，易于擴展和維護，滿足生產規模擴大或需求變更的需求；

◆ 即插即用：簡單POE接線，無需額外配置和編程。真實做到接線即用。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

三、 項目難點

直線窄帶分揀機通常是一條很長的環形或直線軌道，其“從站”（如多個電機驅動器、光電傳感器、條碼閱讀器等）是安裝在持續移動的窄帶或小車上的。主站（控制柜中的PLC）則是固定的。無論是分揀機現場的鋼架結構、高速運行的移動從站設備，還是系統對數據傳輸實時性和頻繁交互的嚴格要求，均對無線通信設備提出了多重嚴峻挑戰。這些挑戰主要包括：在高電磁干擾環境下的穩定傳輸能力、移動過程中不間斷的大吞吐量數據交換，以及動態工況下無線信號全程覆蓋的可靠性與實時性保障。

四、無線解決方案

用戶現場中，窄帶分揀機全長為180米，內部分為9個控制單元，是以西門子S7-1200 PLC作為從站控制單元；就地PLC控制系統則是選用西門子S7-1500 PLC作為核心控制主站（主控柜在閘口掃描處側邊放置）。達泰無線通訊技術人員考慮到快遞自動分揀高速響應、數據量頻繁的工作特性，決定采用歐美系PLC無線通訊終端DTD418M系列產品來完成窄帶分揀機的通訊需求。主站采用DTD418MC戶外PLC無線通訊終端，安裝在就地PLC控制柜處，從站采用DTD418MB，安裝在9個窄帶從站控制單元。為確保窄帶分揀機的高頻連續穩定運行，該無線通訊終端內置EMI抗干擾單元，采用工業級全數字無線加密技術，無線傳輸覆蓋距離為1KM，滿足現場復雜環境運行的同時，快速響應實時完成分揀作業。

無線通訊方案示意圖 ▼

現場應用展示 ▼

五、無線方案的好處

1. 節省改造周期，無需大型施工

免除布線維護困擾，縮短改造工期。

2. 安裝簡單，無需編程

無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸

通訊協議進行了再次加密處理，可以確保數據的安全和可靠性。

4. 無運行費用，無需插卡

后期在使用過程中，不需要支付任何無線設備運營費用。

5. 完備的售后服務

具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。

六、相關方案

達泰工業級無線通訊終端在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

■ 汽車裝配工廠立庫物料運送線PLC無線應用（西安比亞迪工廠項目簡報）

■ 砂芯庫桁架機器人遠程無線控制系統（濟南林青鑄造技術項目簡報）

■ 斗輪機(堆取料機)無線聯鎖通訊系統

■ 戰略合作企業案例

部分應用方式 ▼

1. 物料運送線PLC無線應用，100m

1. 盾構機西門子PLC之間PROFINET協議
2. 生產線AGV與主控PLC之間，200m
3. 焦化四大車無線聯鎖及視頻監控傳輸，500m
4. 5臺天車與地面PLC之間，300m
5. 快遞分揀系統皮帶與就地plc控制，200m
6. 機器人之間無線組網通訊，500m
7. 6臺西門子PLC之間PN通訊，300m
8. 智能立體車庫觸摸屏與PLC無線通訊，50m
9. 西門子1500和霍尼韋爾DCS無線通訊，200m
10. RGV小車自組網無線通訊，150m
11. 倍福PLC與MCGS觸摸屏無線通訊，300m
12. 堆取料機與就地plc無線組網及監控數據無線傳輸，500m
