| 詳細參數 | |||
|---|---|---|---|
| 品牌 | GE | 型號 | MS90376-12Y |
| 結構形式 | 模塊式 | 安裝方式 | 其他 |
| LD指令處理器 | 其他 | I/O點數 | 50,s |
| 功能 | 模塊 | 工作電壓 | 650V, |
| 輸出頻率 | 2645A, | 處理速度 | 150/60Hz, |
| 程序容量 | 50000 | 數據容量 | 100 |
| 環境溫度 | -40°C至,85°C | 環境濕度 | -40°C至,85°C |
| 加工定制 | 否 | 重量 | 1kg |
| 外形尺寸 | 1mmx1mm | ||

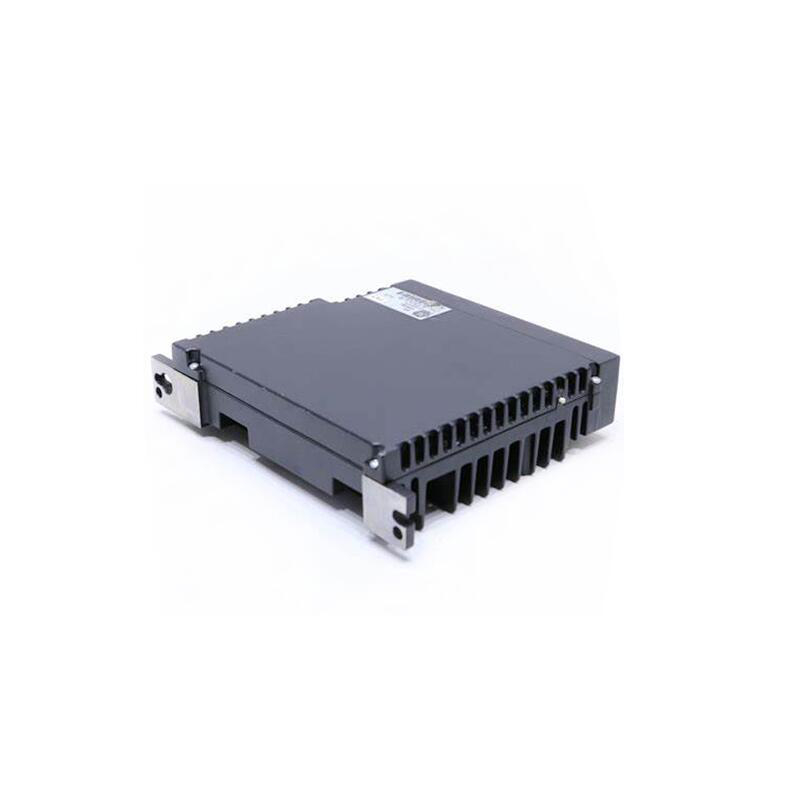

GE MS90376-12Y 是通用電氣（General Electric, GE）工業自動化系列 中的一款 高性能伺服驅動器模塊，專為精密運動控制應用設計，適用于機床、機器人、包裝設備和自動化生產線。該模塊采用 先進矢量控制算法，實現對伺服電機的精確速度、位置和扭矩控制，支持高分辨率反饋設備和多種通信協議，確保系統響應快速、運行平穩。
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | MS90376-12Y |
| 制造商 | 通用電氣 (GE) |
| 產品類型 | 伺服驅動器模塊 |
| 額定輸出功率 | 3.0kW |
| 額定輸出電流 | 12A（連續） / 18A（峰值） |
| 輸入電源 | 三相 200-240V AC (±10%), 50/60Hz |
| 控制模式 | 位置控制、速度控制、扭矩控制 |
| 反饋接口 | 增量式編碼器、絕對值編碼器（多圈/單圈）、旋轉變壓器 |
| 通信協議 | EtherCAT, Modbus TCP/IP, Profibus DP, CANopen |
| 控制精度 | ±1脈沖（位置控制） |
| 響應帶寬 | 2.5kHz（速度環） |
| 工作溫度范圍 | 0°C 至 +55°C (32°F 至 +131°F) |
| 防護等級 | IP20（需安裝在電控柜內） |
| 安裝方式 | 導軌（DIN Rail）或螺釘固定 |
| 認證標準 | CE, UL, cUL |
MS90376-12Y 采用模塊化設計，主要組件包括：
功率模塊：
IGBT逆變電路，生成三相PWM波形驅動伺服電機。
控制單元：
高性能DSP處理器，運行實時控制算法（如PID、前饋控制）。
通信接口板：
集成EtherCAT、RS-485、CANopen接口，支持多協議通信。
散熱系統：
鋁制散熱片+強制風冷（內置風扇），確保高溫環境下穩定運行。
狀態指示燈：
LED顯示電源、運行狀態、故障代碼（如過流、過壓）。
外殼：
金屬材質，提供EMI屏蔽和機械保護。
1. 高精度運動控制：
納米級插補 功能，適用于精密加工（如激光切割、半導體封裝）。
自適應振動抑制 算法，減少機械諧振對定位精度的影響。
2. 智能調試與診斷：
通過 GE Motion Builder 軟件自動優化伺服參數（如剛性、帶寬）。
實時監測電流、溫度、負載率，預警潛在故障。
3. 無縫系統集成：
原生支持 EtherCAT 高速總線，實現多軸同步控制（≤1ms周期）。
可選配 內置PLC 功能，執行簡單邏輯任務（如凸輪曲線規劃）。
4. 工業級可靠性：
過載能力150%（持續3秒），應對瞬時負載沖擊。
符合 IEC 61800-3 標準，抗電磁干擾能力強。
SMT貼片機元件的精密取放。
安裝要點：
電控柜內預留≥100mm散熱空間，環境溫度≤55°C。
動力線（U/V/W）與編碼器線分開走線，最小間隔30cm。
上電執行 自動調諧（識別電機參數）。
維護建議：
每半年清理散熱風扇濾網（粉塵環境需縮短周期）。
定期備份參數（通過USB或上位軟件）。
