| 詳細參數 | |||
|---|---|---|---|
| 品牌 | GE | 型號 | TSPG201 |
| 結構形式 | 模塊式 | 安裝方式 | 其他 |
| LD指令處理器 | 其他 | I/O點數 | 50,s |
| 功能 | 模塊 | 工作電壓 | 650V, |
| 輸出頻率 | 2645A, | 處理速度 | 150/60Hz, |
| 程序容量 | 50000 | 數據容量 | 100 |
| 環境溫度 | -40°C至,85°C | 環境濕度 | -40°C至,85°C |
| 加工定制 | 否 | 重量 | 1kg |
| 外形尺寸 | 1mmx1mm | ||
GE TSPG201 是通用電氣（GE）為其先進的Mark VIe燃氣輪機/蒸汽輪機控制系統平臺所設計的一款高性能、高度集成的三重化（TMR）安全控制器。該模塊是Mark VIe安全集成系統（Safety Integrated System, SIS）的核心處理單元，專門負責執行最關鍵的安全儀表功能（SIF），如超速保護（Overspeed Protection）、火焰檢測（Flame Detection）和自動故障安全停機（Emergency Shutdown - ESD）。GE TSPG201 采用了三重模塊化冗余設計，內部包含三個相互獨立的處理通道，能夠并行執行相同的控制邏輯，并通過專門的硬件進行表決，從而實現了極高的安全完整性等級（SIL 3）。其核心價值在于為旋轉設備和關鍵過程提供的可靠性、可用性和故障安全性，確保發電資產和人員的安全，是現代化電廠安全鏈中不可或缺的組件。
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | TSPG201 |
| 制造商 | GE (General Electric) |
| 產品類型 | 三重化安全控制器 (TMR Controller) |
| 所屬平臺 | Mark VIe Safety Integrated System (SIS) |
| 安全完整性等級 | SIL 3 (IEC 61508/61511) |
| 架構 | 三重模塊化冗余 (TMR) |
| 處理器 | 三個獨立的 PowerPC 處理核心 |
| 內存 | 板載 Flash 和 SDRAM |
| 通信接口 | 內置以太網交換機，支持 SRTP 和 UDP 協議 |
| 背板總線 | 并行快速總線 (VCMI) 用于模塊間 TMR 通信 |
| 工作溫度 | 0°C to 60°C |
| 認證 | cULus Listed, CE Mark, ATEX, IECEx |

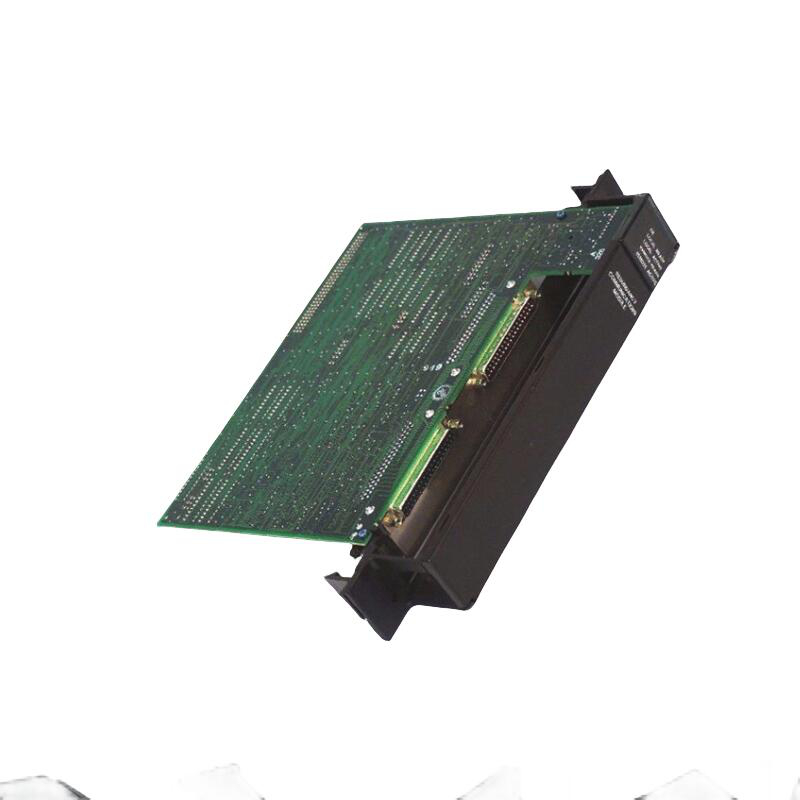

GE TSPG201 模塊是一個復雜的電子組件，其物理結構封裝在一個堅固的金屬外殼內，通過面板上的LED指示燈提供豐富的狀態診斷信息。模塊內部集成了三個完全相同的、物理隔離的處理器通道，每個通道都擁有自己獨立的PowerPC CPU、內存和I/O通信控制器。這三個通道通過一個高速的并行表決總線（VCMI）緊密連接，該總線負責在每一個控制周期內同步三個通道的數據并進行表決，確保輸出的一致性。模塊后部通過高密度、高可靠性的連接器與Mark VIe系統的背板相連，從而獲取電源、與I/O模塊通信并連接到控制網絡。其設計精髓在于硬件級別的冗余和表決機制，確保了單一元件的故障不會導致系統安全功能的喪失。
的安全等級：GE TSPG201 嚴格遵循國際安全標準設計，輕松達到SIL 3等級認證，能夠管理最危險的過程風險，為關鍵工業設備提供級別的保護，最大限度地降低災難性事故發生的概率。
極高的系統可用性： 其獨特的三重模塊化冗余（TMR）架構是其核心優勢。三個獨立的通道同時工作和表決，允許其中一個通道在發生故障時，系統無需停機即可繼續無差錯運行，實現了安全性與可用性的完美結合，極大減少了非計劃停機時間。
強大的診斷能力： 該模塊具備完善的內部和外部診斷功能，能夠持續監測處理器健康狀態、內存完整性、電源狀況和通信鏈路。任何故障都會被立即檢測、報告并定位到具體的通道和模塊，并通過LED和軟件工具清晰顯示，極大簡化了維護和故障排查工作。
無縫集成： 作為Mark VIe平臺的原生成員，TSPG201 與GE的ToolboxST軟件及同系列的I/O模塊（如TREA、TUTH等）無縫集成，提供了從配置、編程、測試到維護的完整生命周期支持，降低了工程開發和系統集成的復雜度。
GE TSPG201 的應用高度專注于對安全性和可靠性有要求的領域。其首要應用是大型燃氣輪機和蒸汽輪機的安全保護系統，廣泛應用于聯合循環發電廠、簡單循環電站、石油天然氣行業的自備電站以及船舶推進系統。在這些場景中，它專門用于執行緊急停機（ESD）、超速保護（110% OSP）、燃燒室熄火保護、振動超限保護等最關鍵的安全聯鎖功能。此外，它也可應用于其他關鍵過程工業，如化工、煉油等領域的安全儀表系統（SIS），用于對高壓、高溫、易燃易爆等危險過程進行安全隔離和控制，確保整個工廠處于安全運行狀態。
安裝前準備：安裝 GE TSPG201 必須由經過專業培訓的技術人員進行。操作前務必確保整個Mark VIe系統機柜已完全斷電，并嚴格遵守上鎖掛牌（LOTO）程序。需準備防靜電措施，包括佩戴防靜電手環和使用防靜電袋。安裝前應確認機架型號和槽位兼容性，并檢查背板連接器引腳是否完好無損。
維護建議：日常維護主要包括通過ToolboxST軟件在線監測模塊的健康狀態和診斷信息，定期檢查模塊面板上的LED指示燈狀態是否正常。保持機柜環境清潔，通風散熱良好。嚴禁在現場對該安全關鍵模塊進行任何硬件維修，任何故障模塊都應由GE授權機構進行更換和回收處理。定期進行功能安全測試（如Proof Test）是確保系統長期可靠性的關鍵。
