| 詳細參數 | |||
|---|---|---|---|
| 品牌 | GE | 型號 | 531X207LCSAEG1 |
| 結構形式 | 模塊式 | 安裝方式 | 其他 |
| LD指令處理器 | 其他 | I/O點數 | 50,s |
| 功能 | 模塊 | 工作電壓 | 650V, |
| 輸出頻率 | 2645A, | 處理速度 | 150/60Hz, |
| 程序容量 | 50000 | 數據容量 | 100 |
| 環境溫度 | -40°C至,85°C | 環境濕度 | -40°C至,85°C |
| 加工定制 | 否 | 重量 | 1kg |
| 外形尺寸 | 1mmx1mm | ||

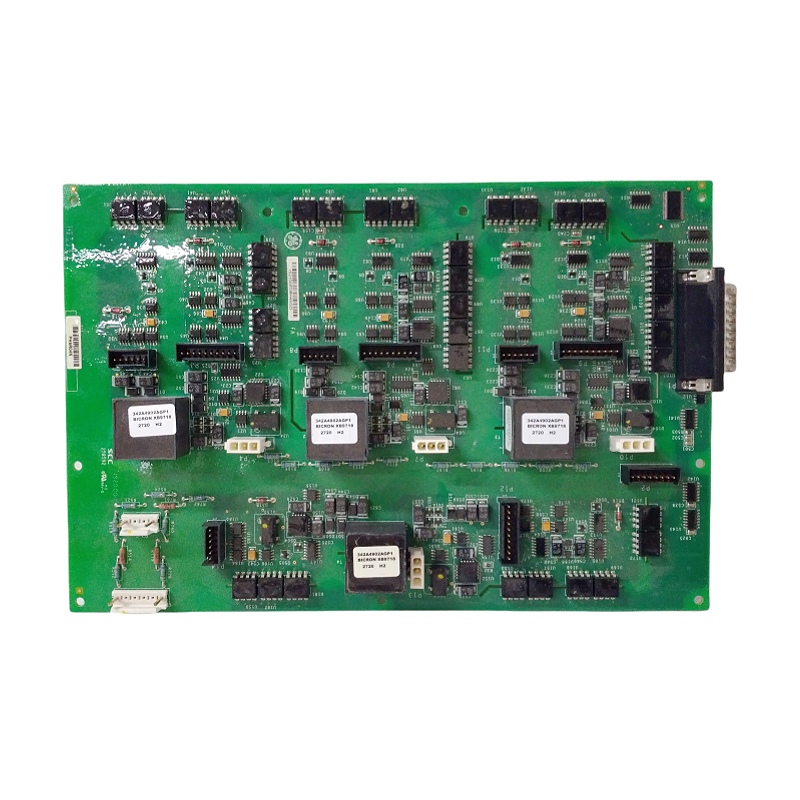

GE 531X207LCSAEG1 是通用電氣（General Electric, GE）Drive Systems系列 中的一款 控制板模塊，專為工業變頻器和驅動系統設計。該模塊作為變頻器的 核心控制單元，負責信號處理、邏輯運算和功率器件驅動，適用于電機速度控制、扭矩調節和過程自動化應用。
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | 531X207LCSAEG1 |
| 制造商 | 通用電氣 (GE) |
| 產品類型 | 變頻器控制板 |
| 兼容驅動器 | GE AF-600, AF-650 系列變頻器 |
| 處理器 | 32位DSP或FPGA |
| 內存 | 閃存（程序存儲）、RAM（運行時數據） |
| 控制算法 | 矢量控制（FVC）、V/f控制 |
| 通信接口 | RS-485（Modbus RTU）、可選以太網 |
| I/O接口 | 數字量輸入/輸出、模擬量輸入/輸出 |
| 工作溫度范圍 | -10°C 至 +60°C (14°F 至 +140°F) |
| 防護等級 | IP20（需安裝在變頻器柜內） |
| 安裝方式 | 螺釘固定于變頻器主板 |
| 電源需求 | 24V DC（由變頻器內部電源提供） |
| 功耗 | ≤15W |
| 認證標準 | UL 508, CE, IEC 61800-5-1 |
531X207LCSAEG1 采用多層PCB設計，主要組件包括：
中央處理單元：
高性能DSP（如TI TMS320系列）或FPGA，執行控制算法。
信號調理電路：
模擬量輸入：ADC轉換（16位分辨率），支持0-10V、4-20mA。
數字量輸入：光耦隔離，支持24V DC輸入。
通信接口電路：
RS-485收發器（隔離設計），支持Modbus RTU協議。
功率器件驅動：
IGBT驅動電路，生成PWM信號控制逆變橋。
存儲器：
閃存（存儲固件和參數）、RAM（運行時數據）。
狀態指示燈：
1. 高性能控制能力：
矢量控制（FVC） 實現高精度速度（±0.1%）和扭矩控制。
自動調諧 功能，自適應電機參數（定子電阻、電感）。
2. 豐富的I/O和通信功能：
6路數字量輸入、4路數字量輸出、2路模擬量輸入、1路模擬量輸出。
支持 Modbus RTU，可擴展 Profibus DP 或 Ethernet/IP。
3. 智能診斷和保護：
實時監測電機電流、電壓、溫度，提供過流、過壓、過熱保護。
故障記錄功能（最后5次故障），便于排查問題。
4. 工業級可靠性：
-10°C至+60°C 寬溫工作，適應變頻器柜環境。
符合 IEC 61800-5-1 安全標準（支持STO功能）。
531X207LCSAEG1 主要用于以下場景：
工業驅動：
泵、風機、壓縮機的速度控制（節能應用）。
制造業：
傳送帶、攪拌機、卷取機的扭矩控制。
過程自動化：
生產線同步控制（如紡織、印刷機械）。
典型應用案例：
在水處理廠中，531X207LCSAEG1 控制 AF-650變頻器 驅動水泵，根據管網壓力自動調節轉速，節能30%以上。
安裝要點：
斷電操作，防靜電措施（佩戴腕帶）。
確保連接器插接牢固（如電機編碼器接口）。
維護建議：
定期備份參數（通過Drive Explorer軟件）。
檢查電容狀態（鼓包、漏液需更換）。
