| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TDBJ |
| 測量范圍 | 測鋼筋長度尺寸 | 測量精度 | 0.1 |
| 電源 | 220V | 用途 | 用于鋼筋拉伸試驗前標定鋼筋長度尺寸的儀器, |
| 加工定制 | 是 | 外形尺寸 | 400mm |
| 重量 | 30kg | 產地 | 河北滄州獻縣 |

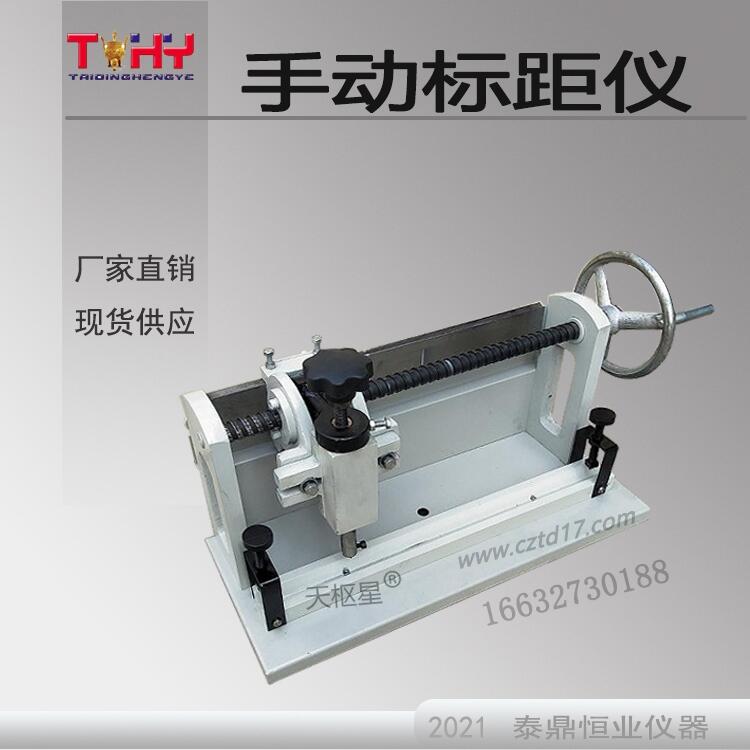

TDBJ型 手動鋼筋標距儀
手動鋼筋標距儀
鋼筋標距儀是鋼筋拉伸試驗前標定鋼筋長度尺寸的儀器。
1、技術要求：
1.1鋼筋標距儀由底座、滑動平臺、夾緊裝置，齒及齒條（或螺桿及螺母）傳動機構和凸輪傳動機構組成。
1.2鋼筋標距儀通過手轉支齒輪（或螺桿），使滑動平臺水平移動，而滑動平臺每移動10mm，則凸輪轉動一周，完成一次標距工作。
1.3其滑動平臺的有效行程為350mm。
1.4其夾緊裝置應滿足拉伸試驗用鋼筋直徑大小的要求。
2、檢驗方法：
2.1尺寸測量：鋼筋標距誤差來源于制造裝配系統誤差。尺寸測量取在標距后的鋼筋上300mm范圍內隨機取三處測量結果的平均值，其值就為10土0.1mm，連續三次。
2.2調校方法：如尺寸測量的結果出現誤差，應及時調整齒輪（或螺桿及螺母）之間的間隙，必要時更換相應零件，以滿足標距要求。
3、校驗用計量器具：
經有權機構檢驗，并在使用有效期內的游標卡尺。
4、校驗合格后的鋼筋標距儀方可投入使用。
5、校驗周期為一年，如在使用中出現異常時也應立即校驗。
6、技術參數：
6.1打印標距：5mm 10mm
6.2外形尺寸：630*230*300mm
6.3重量：約30KG
