| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 深圳科易連 | 型號 | KYL-824L |
| 頻道 | 256 | 波特率 | 1200-9600BPS |
| 環境條件 | 低溫負40度,高溫70度 | 傳輸距離 | 遠近距離可置配置 |
| 產地 | 深圳 | 頻率 | 其他 |
| 外形尺寸 | 135mm*80mm*21mm | 電源電壓 | 12V 24V |
| 功率 | 5W 10W 50W | ||
功能描述
實現 4 路開關量、4 路模擬量無線實時傳送，接收模塊的繼電器輸出、電壓 電流輸出與發射模塊的開關輸入、電壓電流輸入
實時關聯；接收模塊的輸出即發 射模塊的輸入，各個通道互相獨立。用戶無需編程，無需現場布線就可以達到遠 程傳輸控制的
目的。廣泛應用于工業遙控器、工業現場監控、水廠自動化等項目

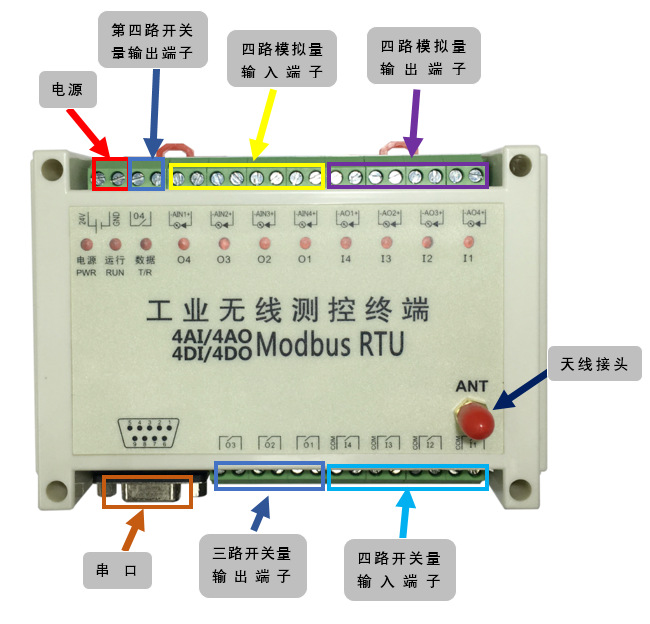

一、KYL-824硬件端子示意圖

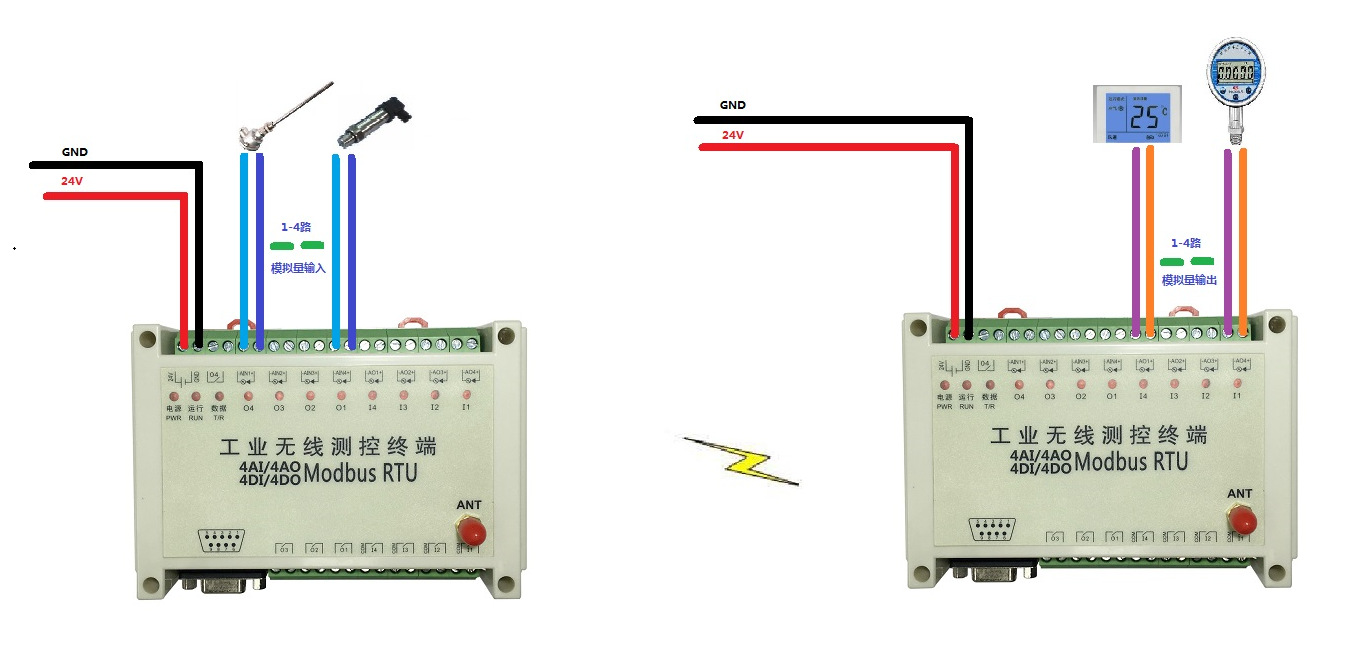

二、KYL-824連接示意圖

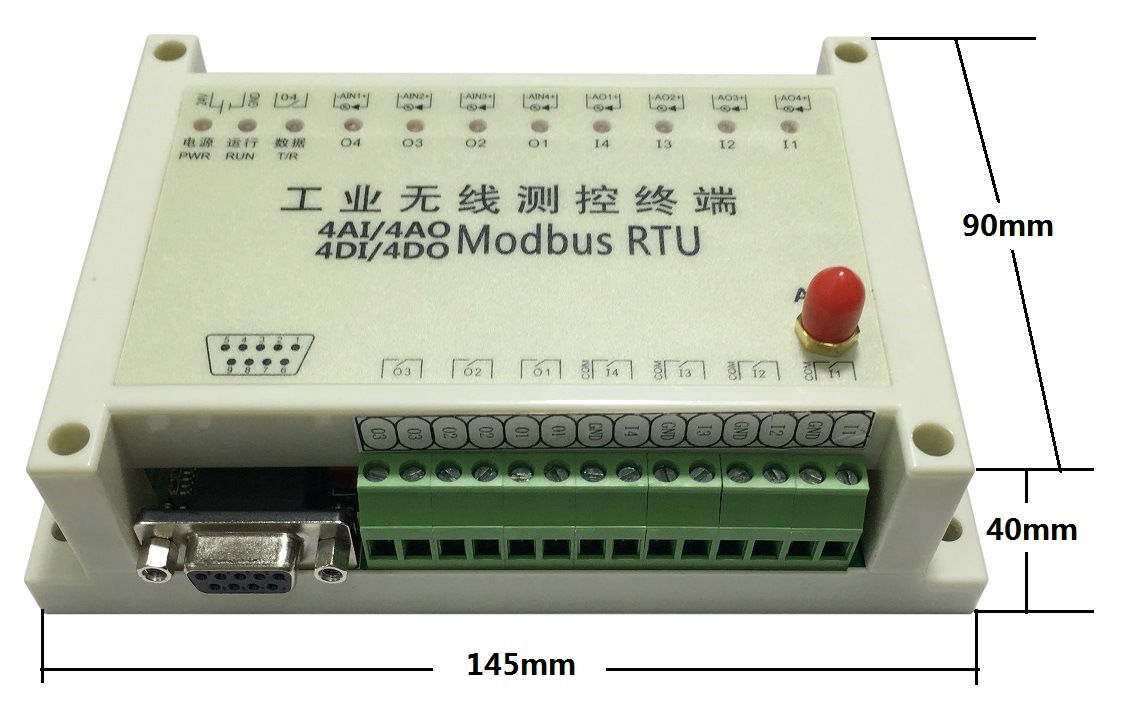

三、KYL-824尺寸圖
應用領域
無線水泵自動控制
無線聲光報警燈
工業遙控器、工業現場監控
無線小車控制
水廠自動化
交通自動化控制
環境監測系統
石油管道監控系統
規格參數| 特性 | 范圍 | 典型值 | 備注 |
| 電源 | 9-36V | 24V | 輸出電流≥500mA |
| 傳輸距離 | 1-3公里 | - | 空曠視距 |
| 開關輸出數 | - | 4個輸出 | - |
| 開關輸出類型 | - | 繼電器 | 最大負載能力DC |
| 220V5A | |||
| 開關輸入數量 | - | 4個輸入 | - |
| 輸入類型I | - | 無源觸點 | - |
| 輸入類型II | DC 0-24V | 低電平<1V | 低電平對應閉合 |
| 高電平>4.5V | 高電平對應斷開 | ||
| 模擬輸入數量 | 4個輸入 | ||
| 輸入類型I | 0-5V | 默認 | |
| 輸入類型II | 4-20MA | 請指定 | |
| 模擬輸出數量 | 4個輸出 | ||
| 輸出類型I | 0-5V | 默認 | |
| 輸出類型II | 4-20MA | 請指定 | |
| 發射電流 | - | 300mA | - |
| 接收電流 | - | 30mA | - |
| 尺寸 | - | 145mm*90mm*40mm | - |
備注：模擬量輸入輸出均默認為 0-5V，如果需要 4-20MA 輸入輸出請?jiān)谫徺I時指定。
KYL-824端子和硬件介紹1.四路模擬量輸入輸出4-20MA，兩個相同的I0/（0=1，2，3,4）,電壓/電流輸出負端,04代開關量第4路無源輸入輸出。

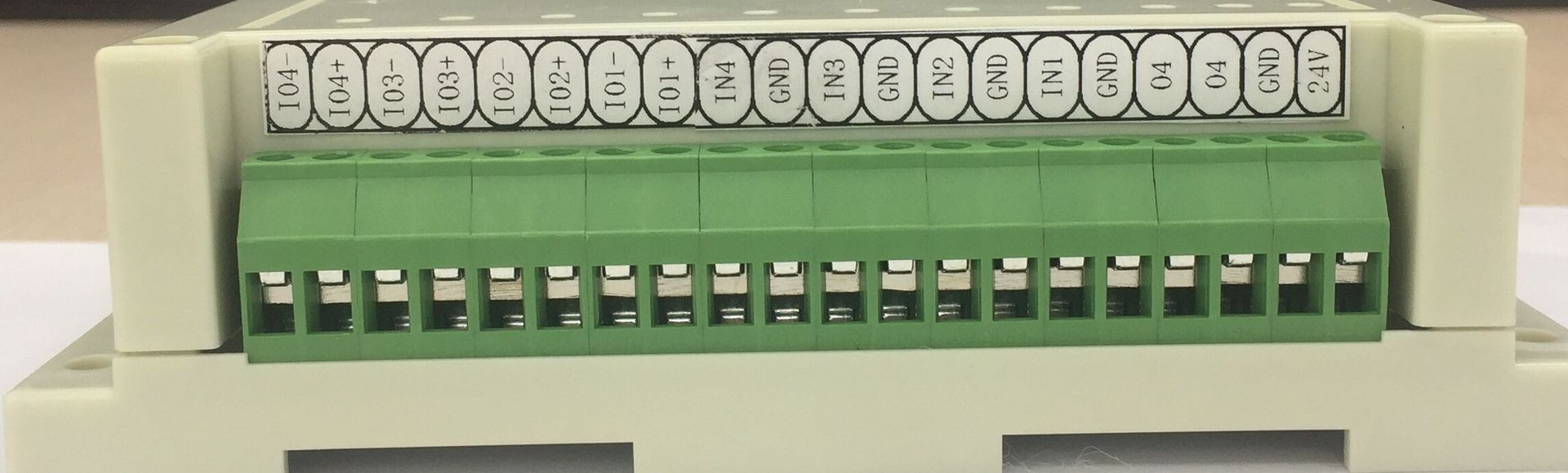

圖一：四路模擬4-20MA輸出，04為開關量無源輸出，電源接線端子
1、四路繼電器輸出，帶負載能力達220V/5A，兩個相同的Ox（x=1，2，3）代表一組繼電器的兩個觸點
2、四路開關輸入，支持無源及有源輸入。
無源輸入時，只需在Ix（x=1，2，3，4）及GND之間接入一個開關或者按鈕，開或者斷的狀態將被發送到
遠端輸出模塊，并被輸出。
有源輸入時，用戶需在Ix（x=1，2，3，4）端子輸入一個高或低電平，高電平對應斷開，低電平對應閉合。
注意無電平輸入時，接收端輸出斷開。

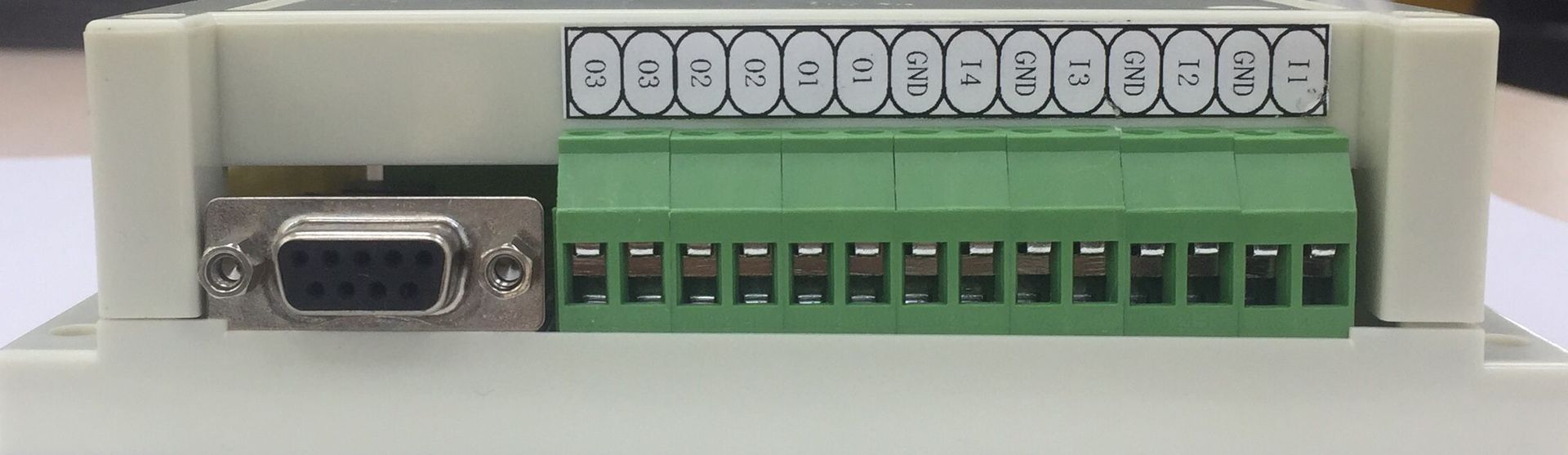

圖二：四路開關輸出輸出
指示燈狀態描述
1、電源指示燈-PWR：上電常亮
2、數據指示燈-T/R：每秒閃動一次，表示模塊運行正常
3、運行指示燈-RUN：模塊每進行數據發射/接收時，指示燈閃爍
4-7：開關輸出狀態指示D1-D4：指示燈亮，表示相應的輸出通道閉合，反之?dāng)嚅_。
引腳定義
| 接口名稱 | 腳位號 | 定義 | 說明 |
| COM1 | 1 | 24V | DC：9-36V |
| 2 | GND | 電源地 | |
| 3 | OUT4(O4) | 第四路繼電器無源觸點輸出 | |
| 4 | |||
| 5 | AIN1 | 第一路電壓/電流輸入負端 | |
| 6 | AIP1 | 第一路電壓/電流輸入正端 | |
| 7 | AIN2 | 第二路電壓/電流輸入負端 | |
| 8 | AIP2 | 第二路電壓/電流輸入正端 | |
| 9 | AIN3 | 第三路電壓/電流輸入負端 | |
| 10 | AIP3 | 第三路電壓/電流輸入正端 | |
| 11 | AIN4 | 第四路電壓/電流輸入負端 | |
| 12 | AIP4 | 第四路電壓/電流輸入正端 | |
| 13 | AON1 | 第一路電壓/電流輸出負端 | |
| 14 | AOP1 | 第一路電壓/電流輸出正端 | |
| 15 | AON2 | 第二路電壓/電流輸出負端 | |
| 16 | AOP2 | 第二路電壓/電流輸出正端 | |
| 17 | AON3 | 第三路電壓/電流輸出負端 | |
| 18 | AOP3 | 第三路電壓/電流輸出正端 | |
| 19 | AON4 | 第四路電壓/電流輸出負端 | |
| 20 | AOP4 | 第四路電壓/電流輸出正端 | |
| COM2 | 1 | OUT3(O3) | 第三路繼電器無源觸點輸出 |
| 2 | |||
| 3 | OUT2(O2) | 第二路繼電器無源觸點輸出 | |
| 4 | |||
| 5 | OUT1(O1) | 第一路繼電器無源觸點輸出 | |
| 6 | |||
| 7 | GND | ||
| 8 | IN1(I1) | 第一組開關量輸入 | |
| 9 | GND | ||
| 10 | IN2(I2) | 第二組開關量輸入 | |
| 11 | GND | ||
| 12 | IN3(I3) | 第三組開關量輸入 | |
| 13 | GND | ||
| 14 | IN4(I4) | 第四組開關量輸入 |
使用方法
1、給模塊安裝天線。
2、按照使用需求，根據上述說明設置好拔碼開關，連接相應的開關輸入、開關輸出設備。
3、連接電源（12-30V），打開電源開關，電源要求輸出電流能達到500mA以上。
4、至此，模塊的輸入就能控制另一只模塊的輸出了。
5、模塊雙向傳輸，即一只模塊在作為輸入的同時，還可以作為受控輸出，反之也可。
6、在同一遙控范圍內使用兩套以上遙控系統，應該選用不同的工作頻率以避免相互干擾。
工作模式詳細說明
1、定時模式
定時模式下，一臺主機，另一臺必須為從機。主機定時發送自己的輸入狀態給從機，從機收到主機信息
并輸出，然后把本機輸入狀態再發送給主機，從而達到主機輸出即從機輸入，從機輸出即主機輸入的雙向
輸入輸出同步
2、采集模式
采集模式時，模塊相當于一臺無線Modbus從機，不能主動發送數據。主機是一臺連接無線數據傳輸模塊
的PC機、觸摸屏或者其它數據終端，數據終端發送Modbus RTU命令，要求從機返回輸入狀態或者控制
從機的開關輸出或者電壓電流輸出。從機地址1-254可設。
KYL-824其他應用方法

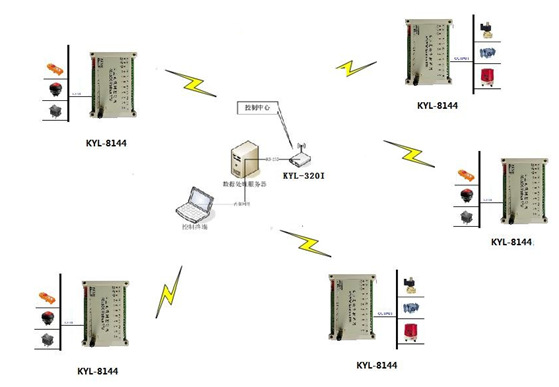

KYL-805除了可以實現一對一開關傳輸以及采集模式下的一主多從開關采集控制外，還可以跟我公司
的其它開關傳輸模塊(如KYL-803、KYL-808等)聯合使用實現集中控制、集中輸出等功能（注意這些功能
需要在購買前指定）。示意如下：
訂貨信息
標準產品
| 訂貨型號 | 無線開關量信號傳輸遠近標配型號 |
| KYL-824U | 雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率100MW，600米-1公里，空曠無遮檔情況 |
| KYL-824L | 雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率800MW，2-3公里，空曠無遮檔情況下 |
| KYL-824H | 雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率5W,7-10公里，空曠無遮檔情況下 |
| KYL-824P | 雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率可編程2-10W，空曠無遮檔情況下 |
| KYL-824+668 | 雙向，發射端.接收端成對使用，無需編程，塑料外殼，通信距離，發射功率25W，空曠無遮檔情況下 |
包裝配件
1、標準配件
1、KYL-824L無線開關量模塊一個。
圖：標準配件
2、可選配件
1、可選天線。（用戶可跟據自己的實際使用情況，選擇適合自己的天線，使通訊效果達到最佳
圖：可選配件
