| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | ZT047 |
| 加工定制 | 是 | 種類 | 冷彎?rùn)C(jī) |
| 電動機功率 | 7.5kw | 別名 | C,U隔墻龍骨成型機C,U雙機組輕鋼龍骨機 |
| 用途 | 其他 | 外形尺寸 | 約8500*850*1300mm |
| 重量 | 約5.5噸 | 產地 | 河北泊頭 |
1 .處理技術和步驟
流程圖:開卷機-滾壓成型-PLC系統-液壓系統-壓切-產品輸出臺
2. 組成部分:
|
NO |
名稱 |
單位 |
數量 |
|
1 |
開卷機 |
設置 |
1 |
|
2 |
滾壓成型主機 |
設置 |
1 |
|
3 |
控制系統（PLC） |
設置 |
1 |
|
4 |
沖壓系統 |
設置 |
1 |
|
5 |
切割系統 |
設置 |
1 |
|
6 |
產品輸出臺 |
設置 |
1 |
3.材料：

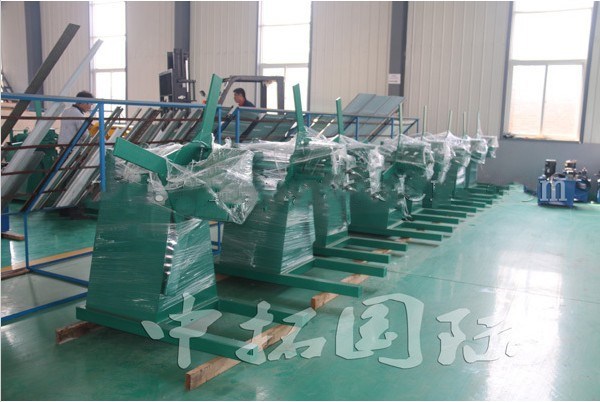

4.開卷機
5.其他配件
使用方法:將原料(鋼板)進行制造加工，
它能保證產品整齊、平行、均勻。
請參閱設備說明書，了解定位角鐵的功能。
6.機器參數
|
輕型龍骨滾軋成型機主要參數 |
||
|
1 |
主體長度 |
約4500*800*1450mm |
|
2 |
主要部件重量 |
2.5T |
|
3 |
電壓 |
380V/50Hz 3相 |
|
4 |
滾子固定器 |
中板 |
|
5 |
框架 |
350H鋼 |
|
6 |
驅動方式 |
齒輪 |
|
7 |
滾筒材料 |
45鋼，表面鍍硬鉻 |
|
8 |
豎井材料 |
45鋼 |
|
9 |
軸直徑 |
50毫米 |
|
10 |
滾筒數量 |
10輥 |
|
11 |
主電源 |
5.5千瓦 |
|
12 |
模具材料 |
CR12淬火 |
|
13 |
電源 |
液壓動力 |
