| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 友緣 | 型號 | YYH-XZ09 |
| 種類 | 烘箱 | 適用范圍 | 茶葉,食品,五谷雜糧,醫藥,果脯等的烘焙 |
| 整機質量 | 90KG | 滾筒尺寸 | 50CM |
| 電動機功率 | 0.18kw | 電熱源功率 | 4kw |
| 小時生產率 | 12-20KG | 滾筒轉速 | 0 |
| 外形尺寸（長x寬x高） | 73*70*146cm | 產地 | 福建省泉州市安溪縣 |
運費統一到付，設置為賣家承當運費，是為了方便買家拍下直接付款，謝謝親們的理解，O(∩_∩)O謝謝
一、產品用途、主要特點和主要的組成
1、產品用途
本產品適應于茶葉、食品等的烘焙。特別適應于茶葉的烘焙，深受廣大茶農的喜愛。
2、主要特點
1、 使用高精儀表以更準確的控制和反應箱內溫度與勻衡度，降低故障率，延長使用壽命。
2、 保溫隔熱材料采用硅酸鋁纖維，保溫性能顯著提高，從而大大降低耗電量。
3、 采用箱內全循環熱風烘焙，使箱內溫度更加均勻。
3、主要組成
由外殼折板、旋轉篩子、熱循風板、底部旋轉電機、電動機、電路箱等主要零部件組裝而成。

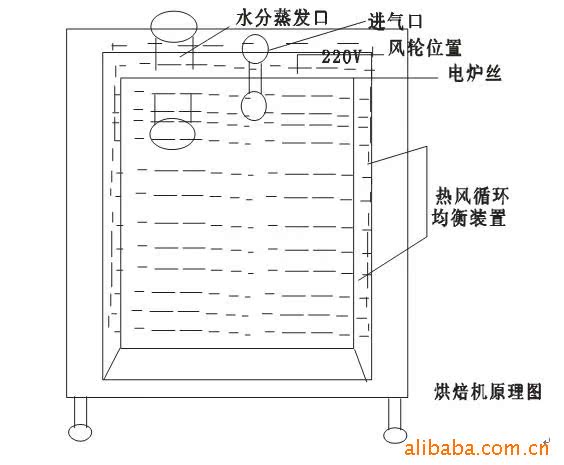

二、烘焙機工作原理圖
三、基本參數
|
序號 |
項 目 |
單位 |
參數值 |
|
|
1 |
外形尺寸（高×長×寬） |
mm |
1330*520*665 |
|
|
2 |
加熱元件 |
|
電熱絲 |
|
|
3 |
加熱元件總功率/層數 |
kW/層 |
4/9 |
|
|
4 |
風機電動機 |
功率 |
kW |
0.18 |
|
轉速 |
r/min |
0 |
||
|
工作電壓 |
V |
220 |
||
|
5 |
烘盤托架回轉驅動電動機 |
功率 |
W |
0 |
|
轉速 |
r/min |
1250 |
||
|
工作電壓 |
V |
220 |
||
|
6 |
烘茶產量 |
KG |
15-20 |
|
|
7 |
總有效干燥面積 |
m2 |
3.6 |
|
|
8 |
干燥層數 |
層 |
9 |
|

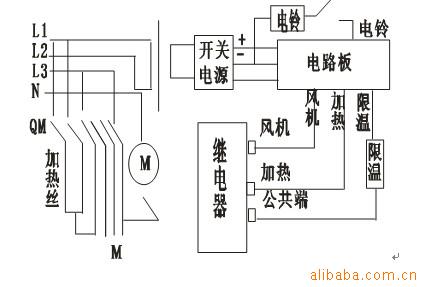

四、控制線路工作原理圖
五、操作規程
1、 操作說明：
A、 打開右上方電源開關選擇“自動”位置。
B、 調節溫度旋鈕使箭頭對準所需要溫度的位置，超溫保護設定要比所需溫度高20℃。
C、 設定好所需時間，“+ -”來調整時間的長短,再設定所需溫度， “+ -”來調整溫度高低。
D、 打開旋轉電機開關，按下啟動按鈕，機器進入工作狀態，按下停止按鈕，烘焙機進入待機狀態。若溫度上升比較慢，
應檢查電機轉向是否跟頂部的電機所標方向一致。如果不一致應調換進線電源相序。(換相)
E、 自動線路工作不正常時可先備用或手動線路與超溫器配合使用。
F、 升溫要快時，可以打開加熱開關。
G、 烘焙完成后，系統自動停止并報警響鈴，按下“關”鍵，斷開電源。
2、烘焙參考時間
A、茶葉時間：30-60分鐘 溫度80-100℃
B、香菇時間:20-40分鐘 溫度80-120℃
C、海鮮時間：40-60分鐘 溫度90-140℃
D、花生時間：20-30分鐘 溫度90-130℃
六、安裝與維護
1、必須由專業電工安裝。使用電壓380伏的，是三相四線制（零線不用經過開關），一般其中一條標明零線（該線顏色其他三根不一樣）。
2、必須配備功率與烘焙機功率相當?shù)膶?dǎo)線和閘刀。
3、電機轉向應和烘焙機所標識的轉向一致。
七、安全注意事項
1、本機必須有良好“接地”以確保安全。
2、根據不同的型號和所配備功率的大小，配備專用閘刀和保險絲。
3、禁止直接潑水沖洗烘焙機箱體表面，以防止絕緣失效引起漏電。
4、禁止在箱體內取暖。
5、禁止靠近或在箱體內存放易爆品，如汽油、酒精、煤氣等易爆危險品。
6、不放在易遭水淋到的地方或潮濕嚴重的地方使用。
7、按所標示的接地線跟落地連接。
八、常見故障及排除方法
1、自動停機
①檢查保險絲是否燒斷，若燒斷則更換保險絲。
②檢查外部電源是否導入。
2、加熱過度或不加熱
①檢查電爐絲是否燒斷，若燒斷則更換電爐絲。
②檢查電爐絲接觸器通電性是否正常，如不正常則更換接觸器。
3、上、下熱度不一或風力小
檢查電機轉向是否和箭頭標識相符，如出現反轉現象，則需調整相位。
4、已達到設定溫度仍繼續加熱
檢查電爐絲接觸器是否正常開、閉，如不正常則更換。
簡要說明：該機基于“低溫長烤出高香”的原理，用于茶葉的原理，用于茶葉的低溫長烤提香，溫度、時間（投葉量）均可以自動控制
該產品適用于茶葉烘培作業，透氣性好，水分散發快，烘制出的成品茶色澤翠綠，湯色綠潤，香味清爽，峰毫顯露.
