一、概述

該實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。為各類院校提供電子技能訓練及生產工藝流程訓練、電子競賽課題制作提供理想的平臺。

二、特點

（一）通用性強：即可通過實訓臺的編制組成多種產品生產流水線，配置器材后完成產品的電子工藝實訓，也可獨立作為電子技能實訓平臺使用。

（二）綜合性強：可作為電子、電工、機械等專業課程手工焊接實訓、 SMT 焊接實訓、電子裝配實訓、整機裝配維修實訓平臺。

（三）功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。

三、技術性能

（一）輸入電源：單相三線 220V ± 10% 50Hz

（二）輸出電源：

1. 直流穩壓電源：二路 0-30V 穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流 2A ，具有預設式限流保護功能，數字顯示電流電壓；

2. 低壓交流電源輸出： 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流輸出、電流 2A ；

3. 函數發生器：輸出正弦波、三角波、方波、頻率范圍 5Hz-550KHz ；

4. 單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5. 音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

（三）工作環境：溫度 -10 ℃～ +40 ℃

（四）裝置容量：＜ 500VA

（五）外形尺寸： 1200mm × 750mm × 2000mm

四、實訓臺的構成

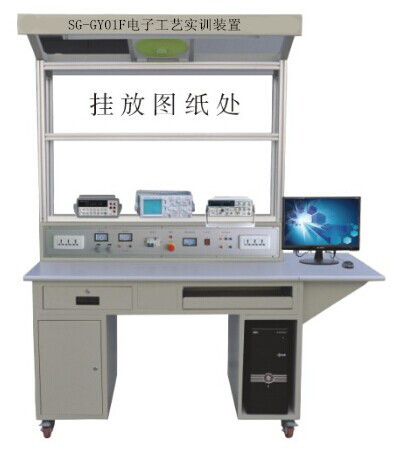

實訓臺由實訓桌、控制柜、功能屏、工具包等組成。

（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。

（二）控制柜：提供交直流電源、信號源、安全插座等。

（三）電源總控臺：最多能同時控制 40 臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備 1 臺；

（四）工具套件： MF-47 萬用表 1 只、剝線鉗 1 把、尖嘴鉗 1 把、斜口鉗 1 把、大小 + 字螺絲刀各 1 把、大小 - 字螺絲刀各 1把、鑷子 1 把、剪刀 1 把、烙鐵 1 把、吸錫器 1 把、焊錫絲、松香若干。

(實訓器材自備)
